Multifunktionsdatenlogger 10-Kanal, F0212-J5201

Multifunktionsdatenlogger der neuesten Generation V7 mit Touchscreen. Umfangreiche Funktionen für alle Einsatzgebiete, erhöhte Messgenauigkeit und eine Messrate von bis zu 100 Messungen/s. Mit seinen 10 Messeingängen lassen sich genug Parameter zur gleichen Zeit aufzeichnen und miteinander vergleichen.

Ahlborn, Almemo 710

Technische Daten

Messeingänge	10 Buchsen Mx für ALMEMO®-Flachstecker
Messkanäle	Max. 40 galv. getrennt, bis zu 100 Funktionskanäle
AD-Wandler	Delta-Sigma 24bit, 2.5, 10, 50, 100 M/s, Verst. 1..100
Fu hlerspannungsversorgung	6V, 9V, 12V, 2 x 0.4A (mit Netzadapter: 12V)
Präzisionsklasse	AA (Präzisionsgerät) 0.02% ± 2Dig. TK:30ppm

Ausgänge	3 Buchsen A1..A3 fu r alle Ausgangsmodule

Display	5.7" TFT LCD-Graphik-Display, VGA 480x640
Bedienung	kap. Touchscreen, 3 Touch-Tasten
Speicher	8MB FLASH (400.000..1500.000 Messwerte)
Uhrzeit und Datum	Echtzeituhr 4.7ppm gepuffert mit Lithiumbatterie

Spannungsversorgung	ext. 9...13V DC u ber Buchse DC
Akkupack	2 Lithium-Ionen-Akkupacks 15.6Ah
Netzadapter	ZB 1312-NA9 230V AC auf 12V DC, 2.5A
Stromverbrauch	mit Beleuchtung: ca. 250..700 mA
	Sleepmodus: ca. 0.25 mA

Gehäuse	B222 x T169 x H61 mm, ABS/TPE, Gewicht: 1.2kg

Arbeitstemperatur	-10 ... +50 °C (Lagertemperatur: -20 ... +60 °C)
Umgebungsluftfeuchte	10 ... 90 % rH (nicht kondensierend)

Besonderheiten

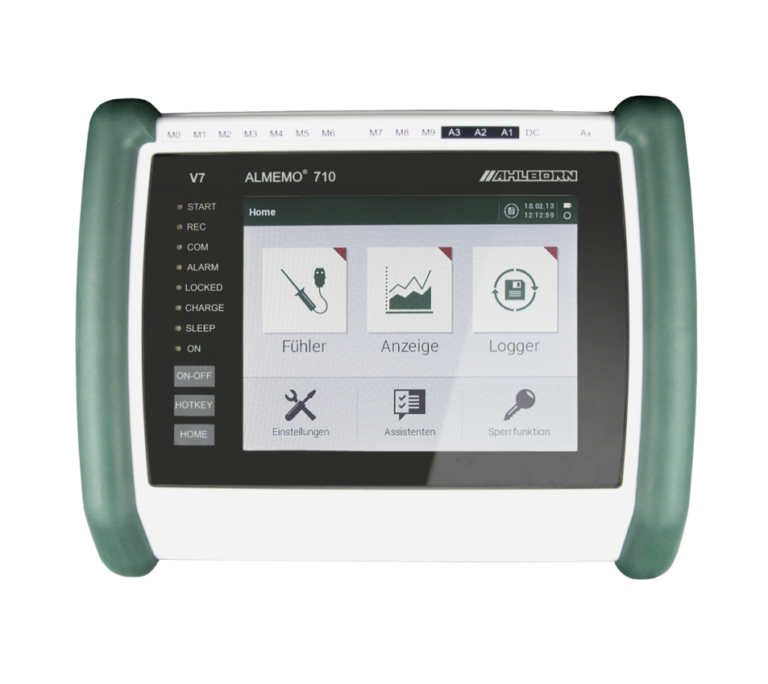

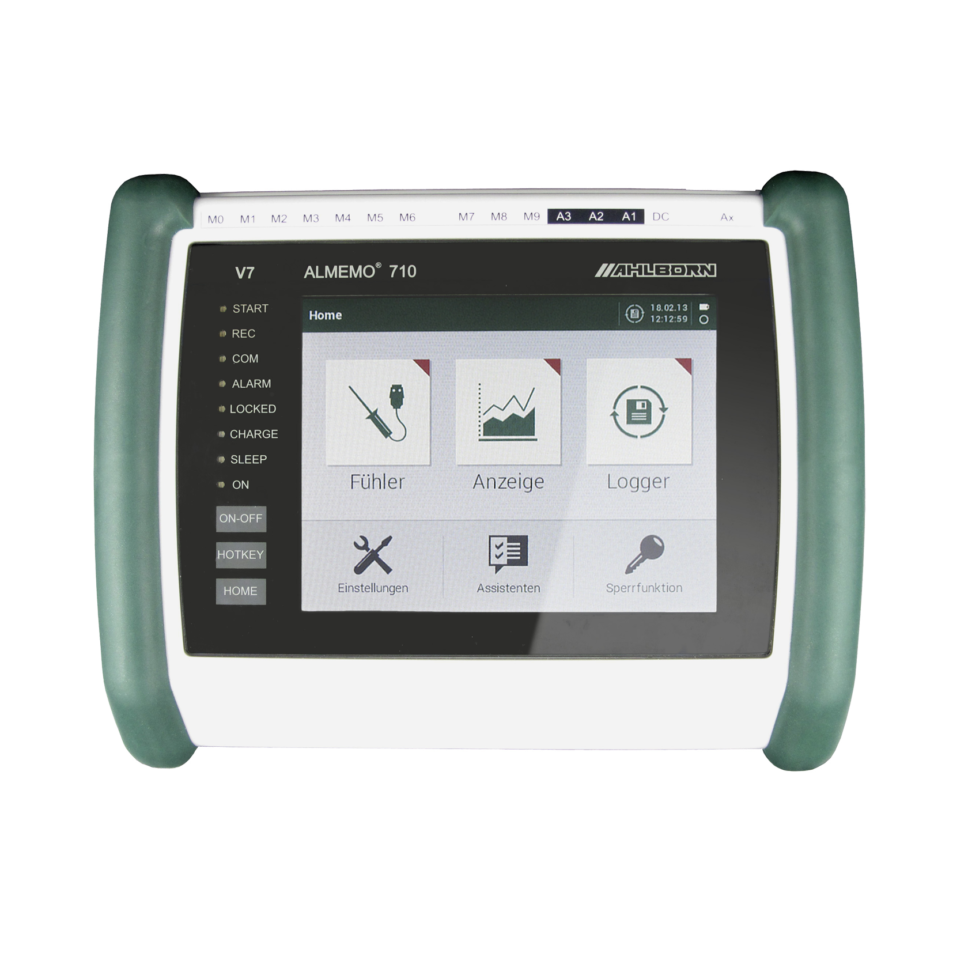

Optimale Anzeige und komfortable Bedienung über Touchscreen
Die große Farbgrafikanzeige 5,7“ mit heller Beleuchtung stellt Messwerte und Funktionen optimal dar. Die Bedienung erfolgt komfortabel über Touchscreen. Die Menüführung, u.a mit Assistenten und Hilfefenstern, ist einfach und klar strukturiert.

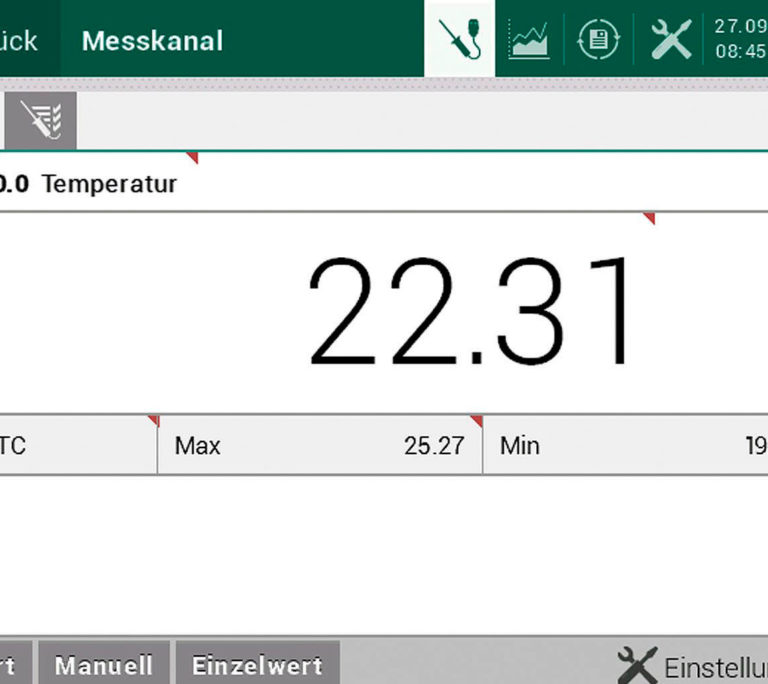

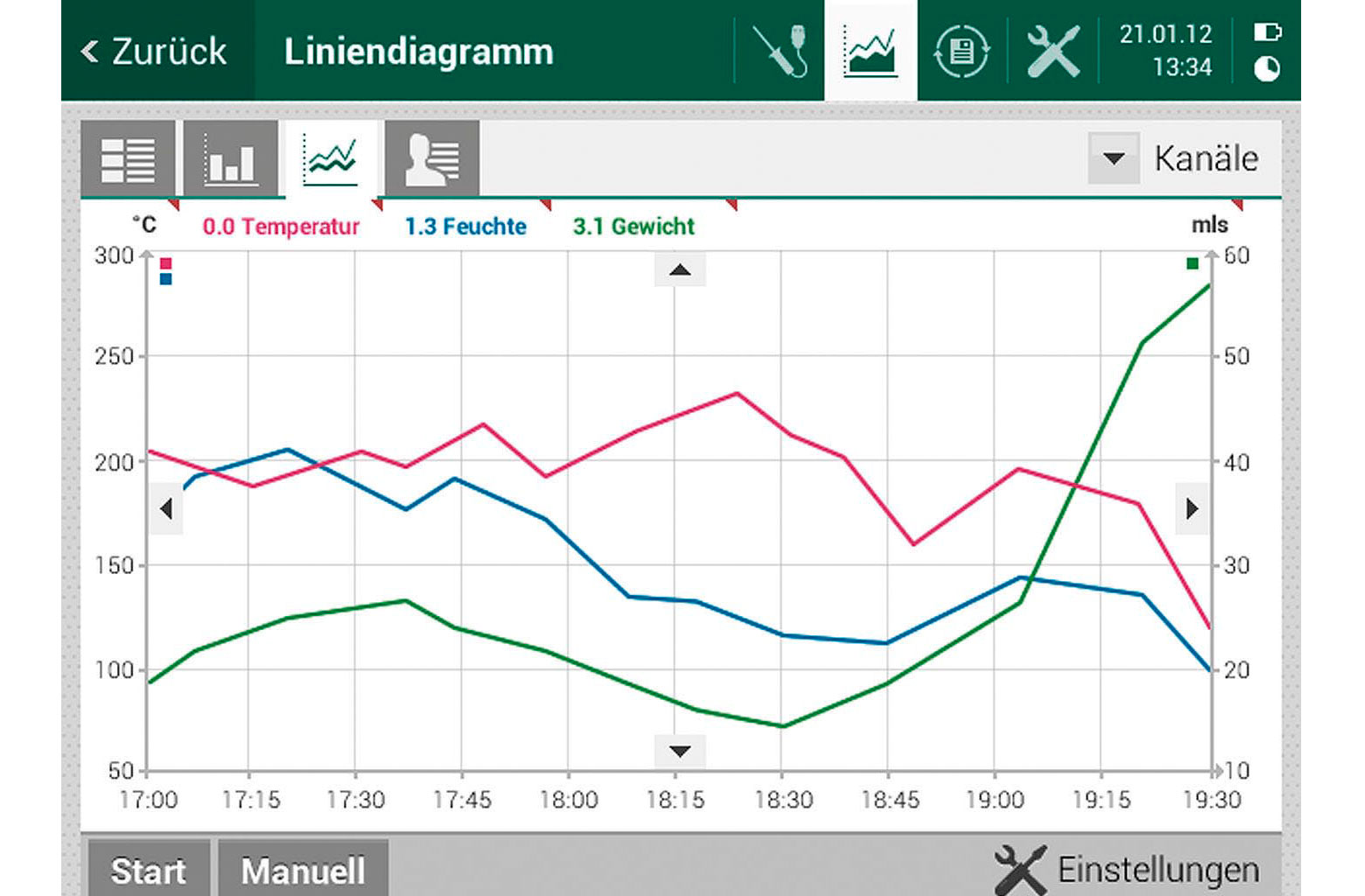

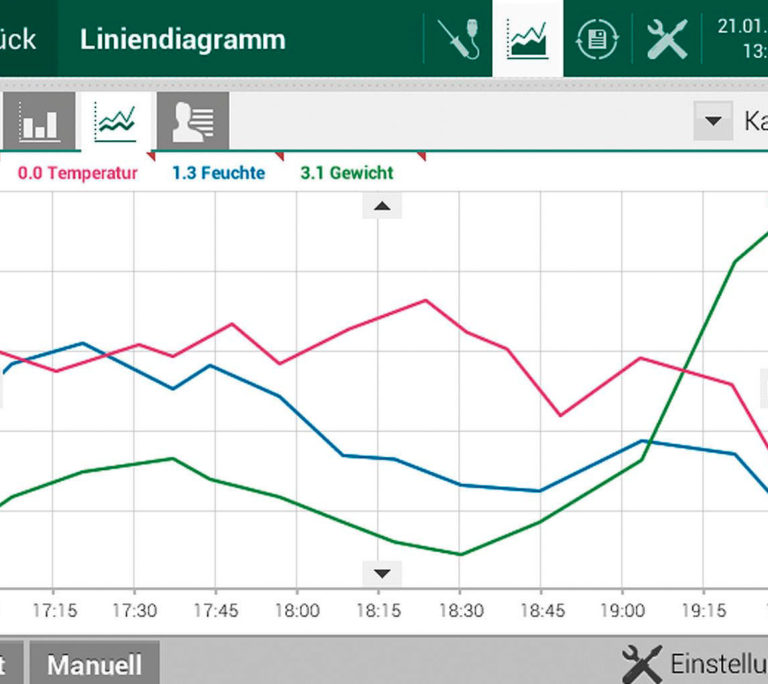

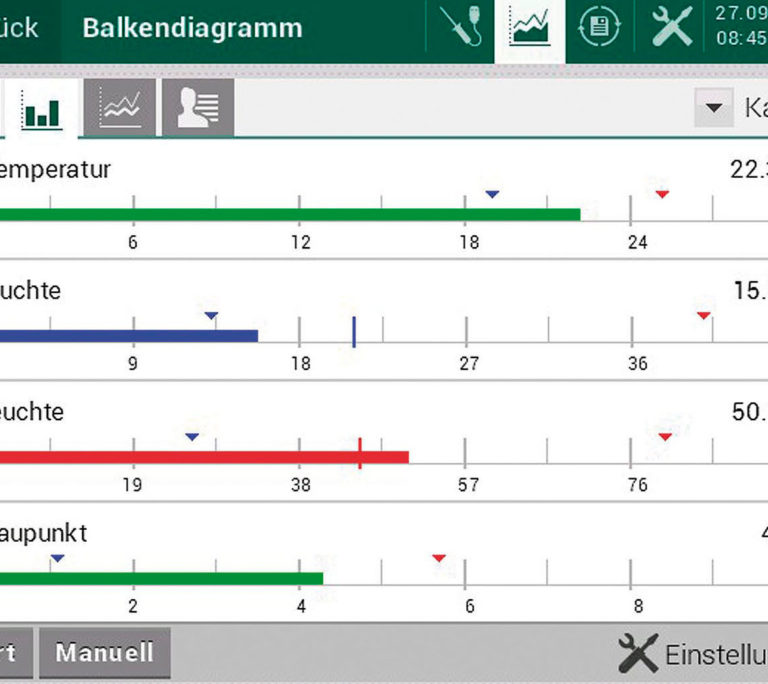

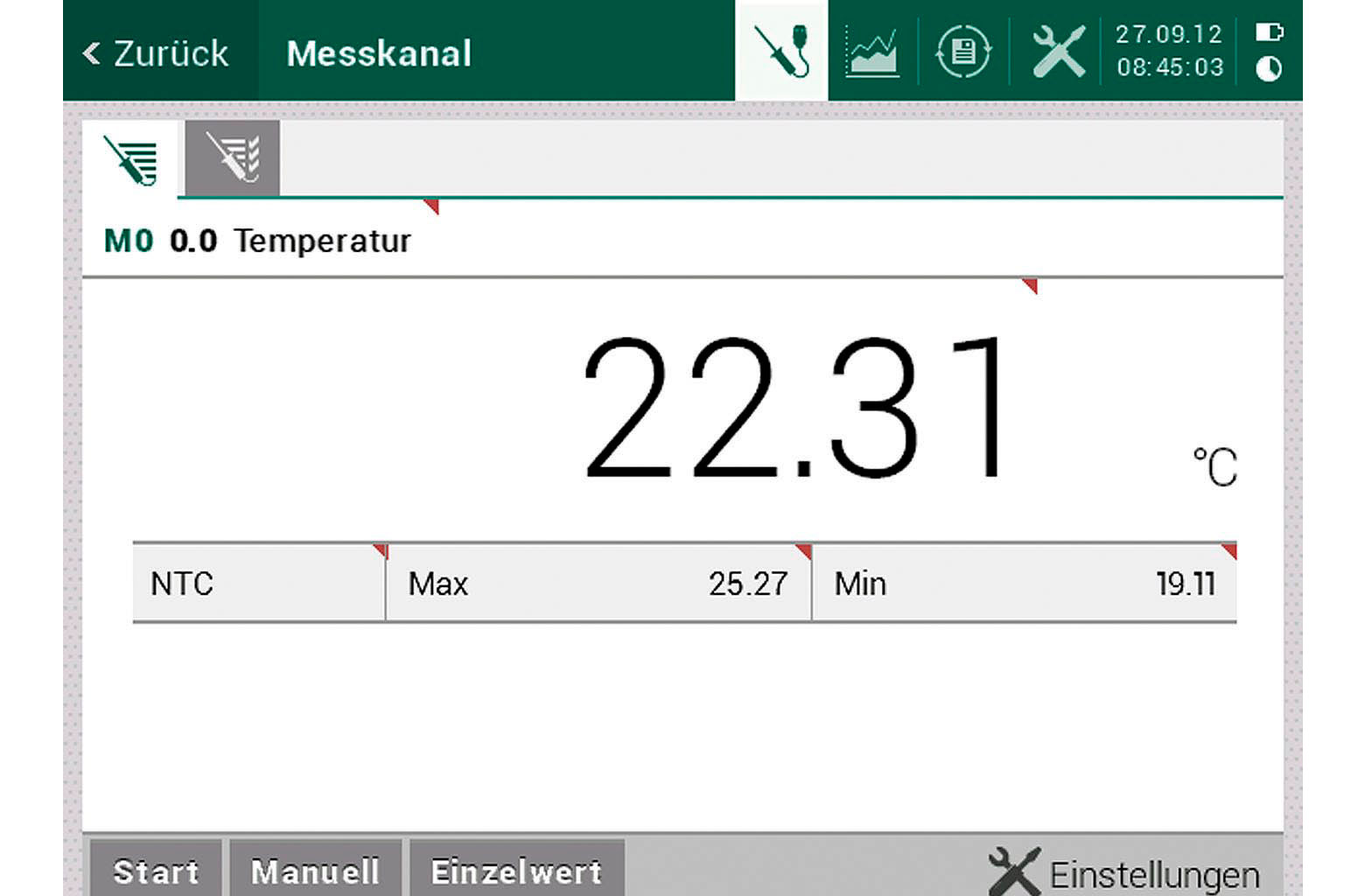

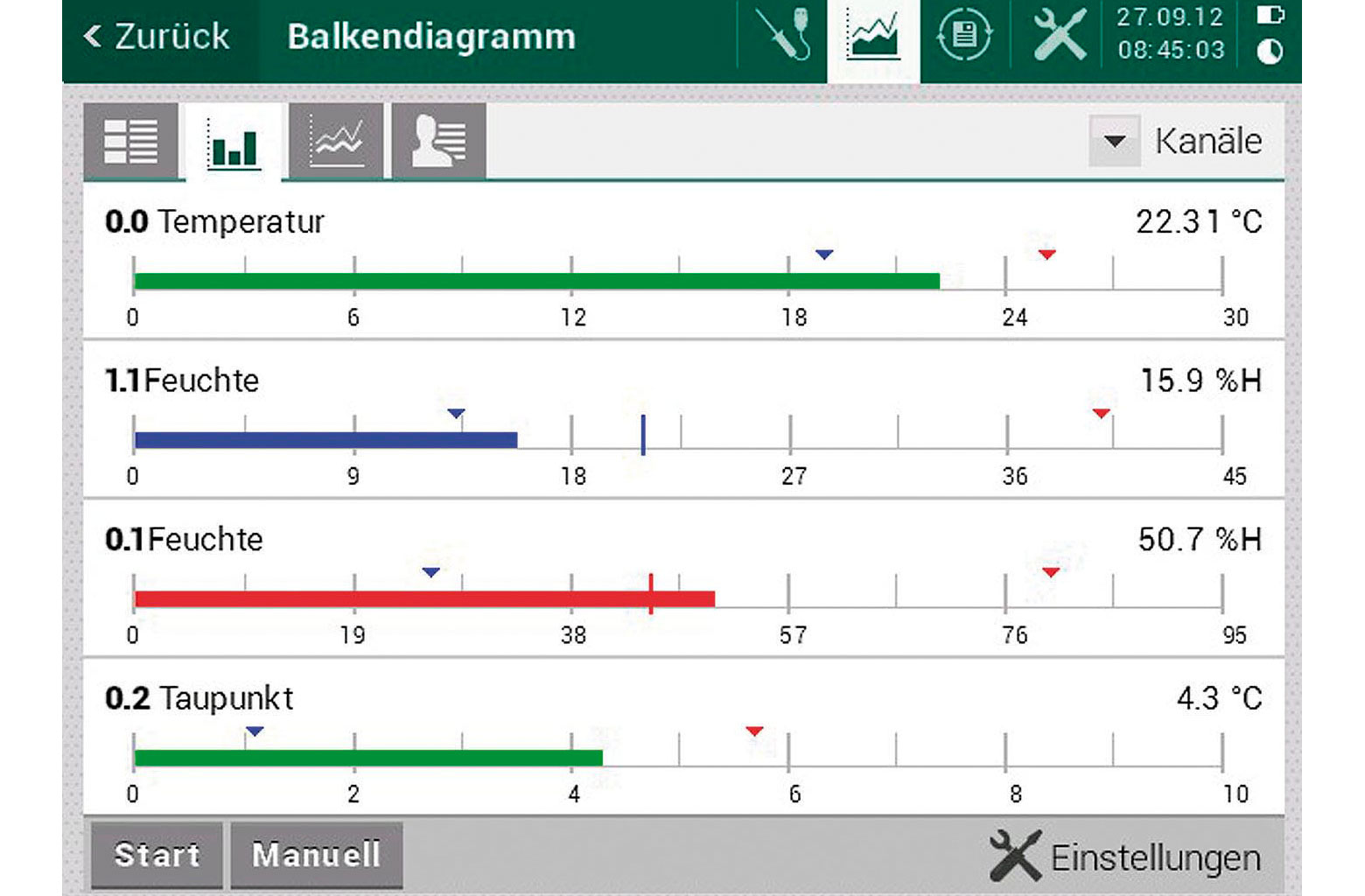

Die Messwerte, Spitzenwerte, Mittelwerte, Grenzwerte werden übersichtlich als Liste, Balkendiagramm oder Liniengrafik (für bis zu 4 Linien) dargestellt.

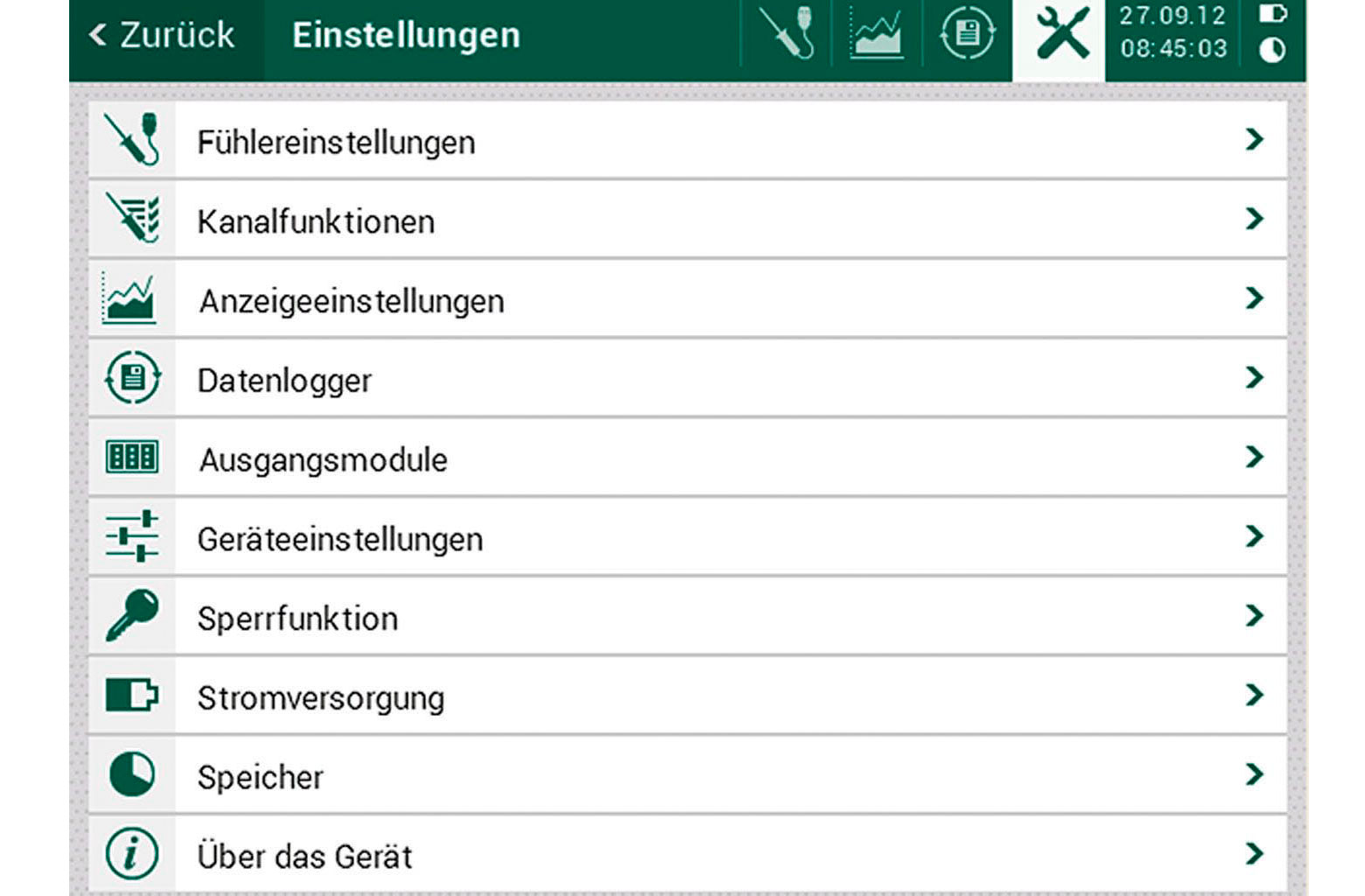

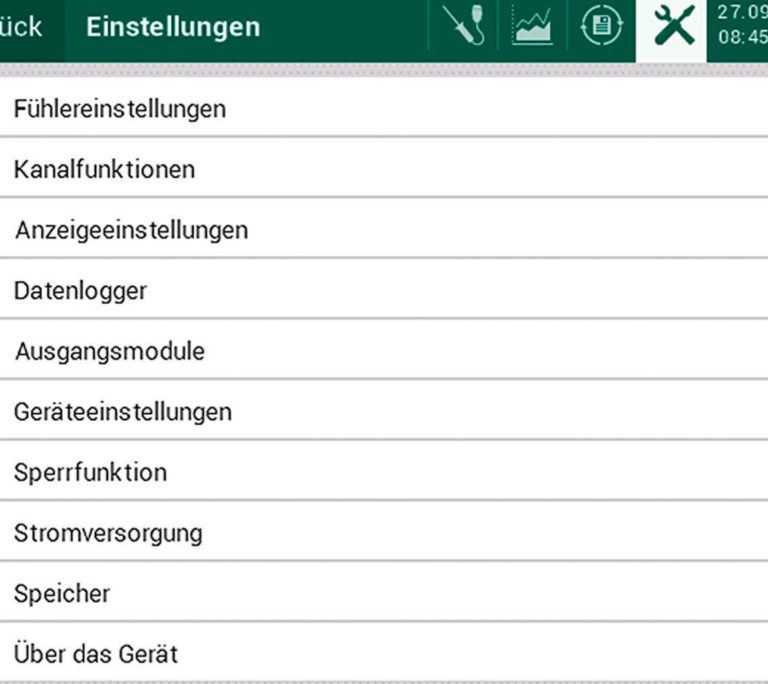

Der Anwender kann ein eigenes Usermenü konfigurieren und damit die für seine Anwendung benötigten Parameter anzeigen. Es sind die Sprachen deutsch, englisch, französisch wählbar.

Messgerät für jeden Einsatz

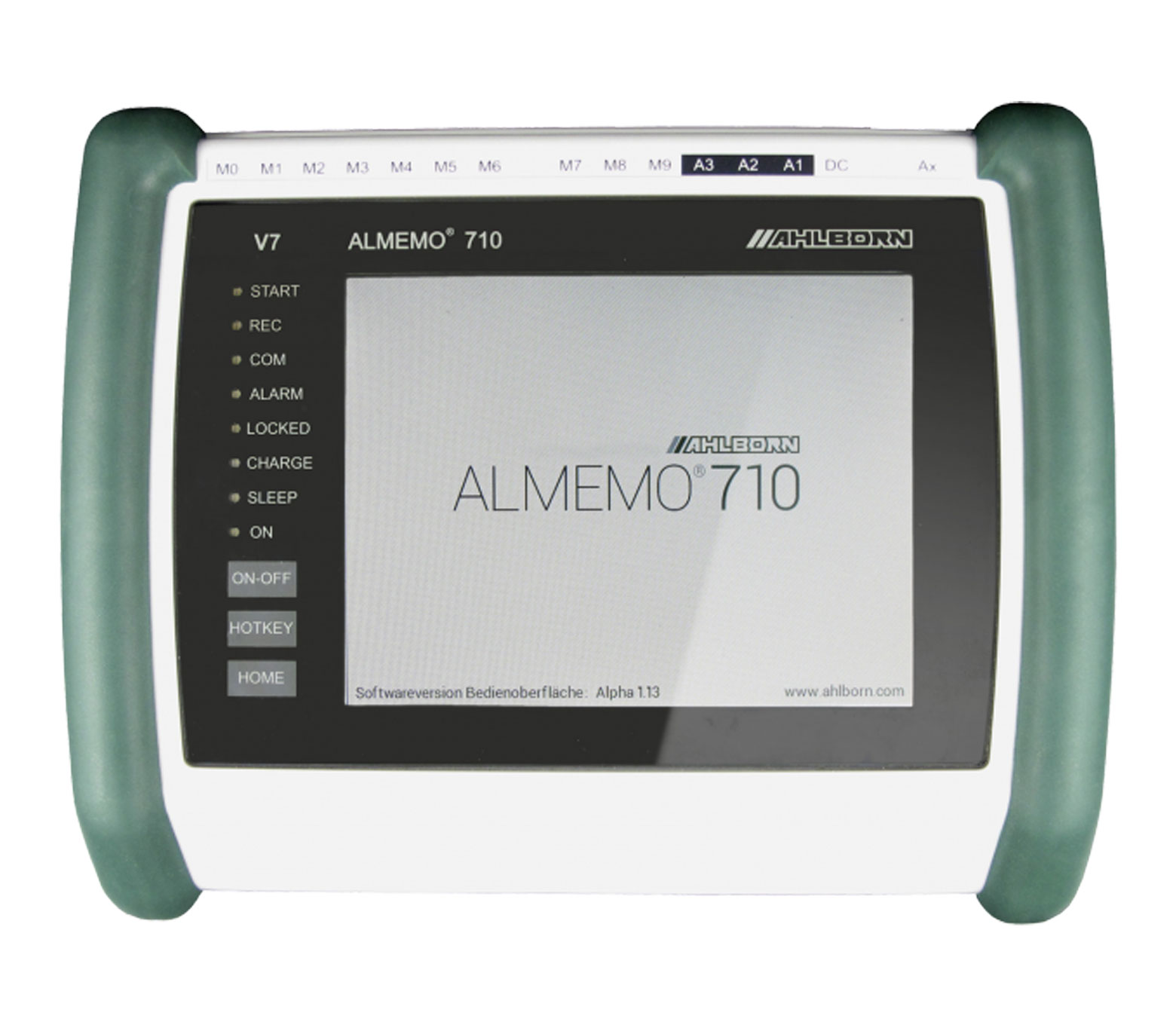

Das Messgerät im Gehäuse mit Gummistoßschutz ist handlich und kompakt. Es ist universell einsetzbar: für mobile Aufgaben oder als Tischgerät mit Aufstellbügel oder stationär im Wandgehäuse.
Der eingebaute, leistungsfähige Lithium-Akku garantiert eine lange Betriebsdauer.

Datenlogger für alle Speicheranwendungen
Zur Speicherung der Messwerte ist ein 8 MB Flash-Speicher eingebaut. Er kann für Überwachungsaufgaben auch als Ringspeicher konfiguriert werden.
Für größere Datenmengen steht ein externer Speicher mit aufsteckbarer SD-Karte zur Verfügung.
Für autarke Langzeitaufzeichnungen wird der Datenlogger im stromsparenden Sleepmode betrieben.

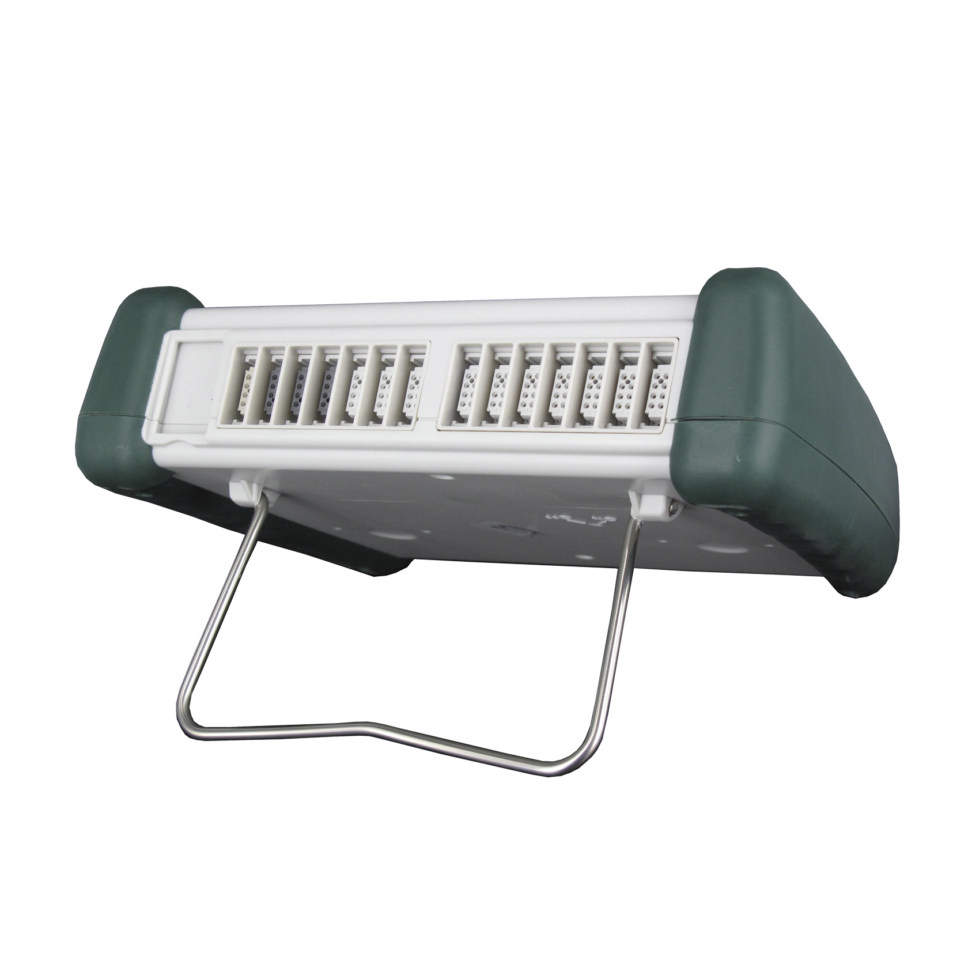

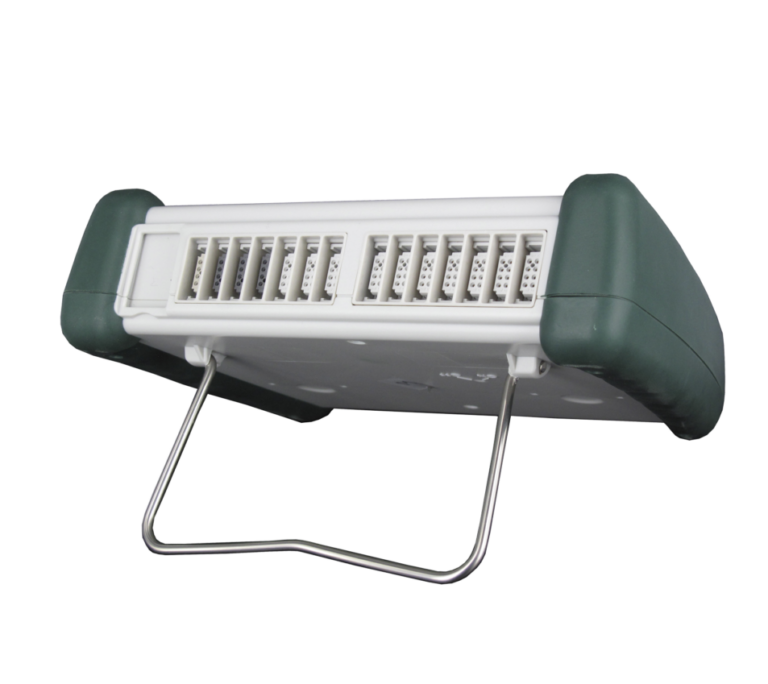

Messeingänge für 10 ALMEMO^® Fühler aller Generationen
Der Datenlogger ALMEMO^® 710 besitzt 10 Messeingänge. Alle neuen und vorhandenen Fühler mit beliebigen Messgrößen können angeschlossen und ausgewertet werden.
Die Fühler mit analogem Signal werden mit dem eingebauten, schnellen und hochauflösenden AD-Wandler gemessen. Die zusätzliche galvanische Trennung zwischen Messeingängen und Versorgung (Gerätemasse) erhöht die Messqualität.
Digitale D6-Fühler und die neuen digitalen D7-Fühler übertragen ihre Messwerte digital zum Messgerät.
Das Messgerät unterstützt alle ALMEMO^® Stecker- und Fühlerfunktionen. Die digitalen D6/D7-Fühler können direkt über den Touchscreen konfiguriert werden.

Neue digitale ALMEMO^® D7-Fühler
Die digitalen ALMEMO^® D7-Fühler erweitern das bisherige ALMEMO^® System um viele neue Funktionen.
Sie arbeiten mit einer voll digitalen Schnittstelle zum Messgerät ALMEMO^® 710 und bieten eine schnelle serielle Übertragung der Messwerte.
Die Messbereiche im ALMEMO^® D7-Stecker sind unabhängig vom Messgerät und können für neue Anwendungen beliebig erweitert werden.
Die Messwerte werden mit bis zu 8 Stellen (bereichsabhängig) dargestellt, die Dimension mit bis zu 6 Zeichen. Für die Fühlerbezeichnung (Kommentar) stehen bis zu 20 Zeichen zur Verfügung.
Die ALMEMO^® D7-Fühler besitzen einen eigenen Prozessor. Sie arbeiten parallel mit ihrer fühlerspezifischen Messrate. So erreichen die D7-Fühler hohe Messgeschwindigkeiten für dynamische Messungen. Zusätzlich sind die Abfragezeiten des Messgerätes ALMEMO^® 710 für schnelle und langsame Fühler individuell einstellbar.
Im ALMEMO^® D7-Stecker werden bis zu 10 Kanäle für Messwerte und Funktionswerte verarbeitet. Dies erschließt neue Anwendungen, insbesonders für Mehrfachfühler (z.B. Meteo-Fühler) und für die Anbindung von komplexen Fremdgeräten (z.B. chemische Analysatoren, Energieanalysatoren).

Weitere Ausstattung
Die 3 ALMEMO^® Ausgangsbuchsen sind zum gleichzeitigen Anschluß eines PC / Netzwerk, eines ALMEMO^® Ausgangsinterface mit Relais und Analogausgang und einer SD-Speichercard vorgesehen.
Im Messgerät ALMEMO^® 710 ist ein Luftdrucksensor zur automatischen Luftdruckkompensation u.a. der Luftströmungsmessung oder der Feuchtegrößen eingebaut.
Die Option KL erlaubt für einen ALMEMO^® Fühler (u.a. für Temperaturfühler oder Druckfühler) die Programmierung einer Mehrpunktjustage oder Linearisierung im ALMEMO^® Stecker. Dies ist mit allen ALMEMO^® Stecker Versionen möglich: Standardstecker (analog oder mit Bereich DIGI), ALMEMO^® D6- und D7-Stecker.
