Funk-Datenlogger Almemo 470

Das Profimessgerät Almemo 470 ist ein professioneller Funkdatenlogger, zur Aufzeichnung von Temperatur, Feuchte, Druck, so wie 4 – 20mA, 0 – 10V und vielen weiteren Parametern. Die Messwerte werden mit Zeitstempel von entfernt positionierten Funksensoren gespeichert und auf einem grafischen Display darstellt.

Unser Preis: auf Anfrage

Anwendungen

Lebensmittel-Kühlkette

Ob beim Bäcker, Metzger, im Supermarkt oder im Restaurant Verbraucher müssen sich jeden Tag darauf verlassen können, dass die angebotenen Lebensmittel frisch und von einwandfreier Qualität sind. Um dies zu gewährleisten und gesetzliche Hygienestandards zu erfüllen, müssen insbesondere leicht verderbliche Waren wie Obst, Gemüse, Fleisch, Fisch und Molkereiprodukte unter konstant einwandfreien klimatischen Bedingungen gelagert und verarbeitet werden. Der für die dauerhafte und zuverlässige Überwachung von kritischen Parametern wie Temperatur und Feuchte notwendige Zeit-, Kosten- und Arbeitsaufwand steht jedoch häufig in keinem Verhältnis zum angestrebten Nutzen.

Die Messdaten des Almemo 470 werden in einer Datenbank zentral gespeichert und sind jederzeit abrufbar. Somit haben Sie alle Messwerte im Blick!

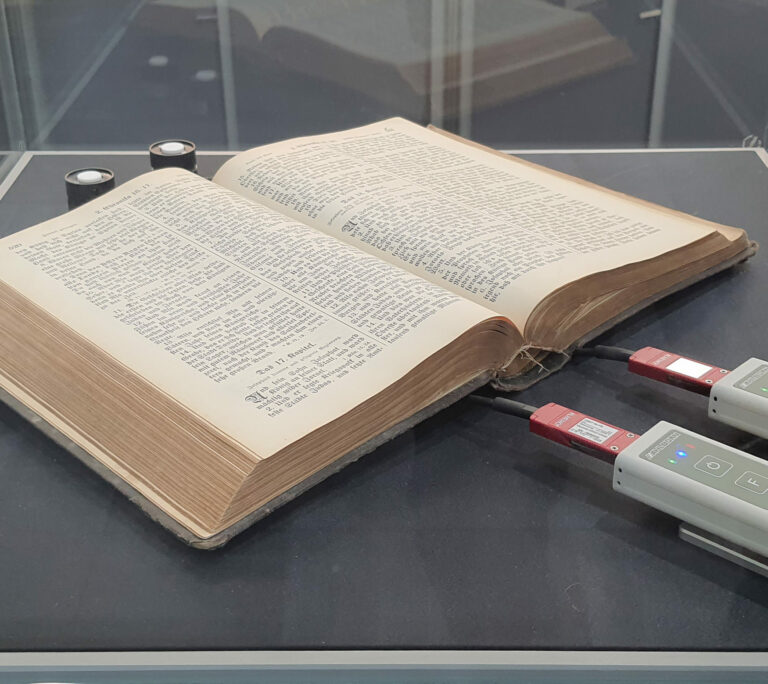

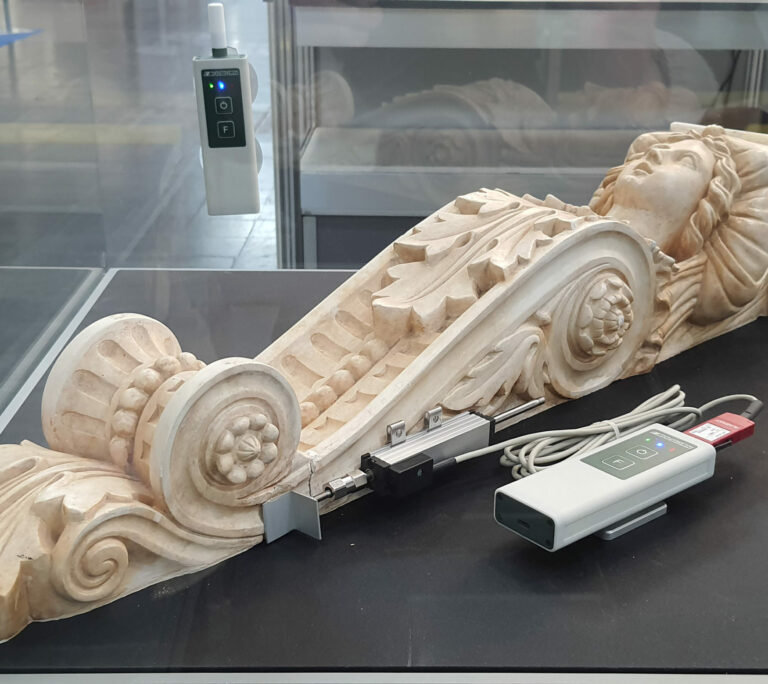

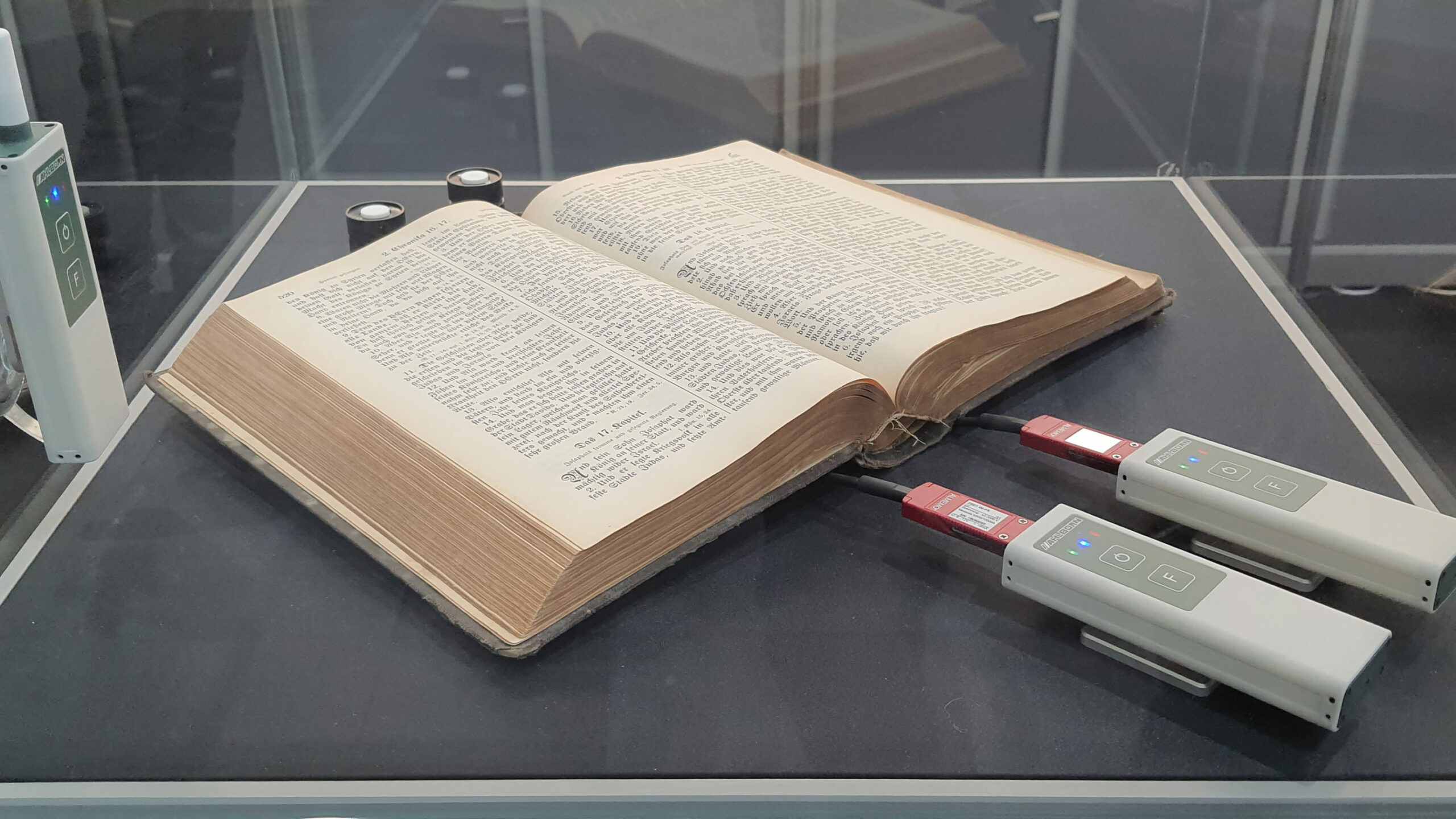

Gebäudeklima in Museen

Bei der Überwachung des Gebäudeklimas sind speziell in Museen und Archiven stabile Umgebungsbedingungen unerlässlich, um sensible und wertvolle Gegenstände zu schützen. Und auch während des Transports müssen kostbare Güter ständig kontrolliert werden. Das Almemo 470 automatisiert die zentrale Aufzeichnung aller Klimadaten, sowohl stationär als auch während des Transports.

Durch die Alarmierung bei Grenzwertüberschreitungen schützt das Almemo 470 wertvolles Inventar jederzeit vor unerwünschten Temperatur- oder Feuchteeinflüssen.

Lagerung und Logistik

Bei der allgemeinen Lagerung und Logistik von Gütern aller Art sind oftmals Mindeststandards hinsichtlich Temperaturüberwachung gefordert. Das betrifft die pharmazeutische Industrie und die Medizintechnik ebenso, wie die Lebensmittelbranche oder auch Logistik- und Industrieunternehmen im Allgemeinen.

Gesundheitswesen

Im Gesundheitswesen kommen Lösungen für Umgebungsmessungen in vielen unterschiedlichen Bereichen zum Einsatz, um die Sicherheit von Patienten nicht zu gefährden und das Risiko an Produktverlusten zu reduzieren. Ob in Operationssälen und Behandlungszimmern eines Krankenhauses zur Überwachung von Arzneimitteln, in einer Blut- und Gewebebank zum Schutz der Proben oder in einer hausinternen Apotheke, in der empfindliche Medikamente hergestellt und gelagert werden.

Produktion

Werden temperatursensible Güter wie Arzneimittel, Lebensmittel oder Lithium-Batterien unter falschen klimatischen Bedingungen produziert und gelagert, können Qualität und Stabilität der Produkte darunter leiden. Meist schreiben international gültige Mindeststandards vor, dass die entsprechenden Bereiche qualifiziert, die Umgebungsbedingungen überwacht und dokumentiert sind.

Forschung & Entwicklung

In medizinischen, biotechnischen, chemischen sowie pharmazeutischen Laboren und Reinräumen müssen wichtige Klimaparameter überwacht werden. Nur so können empfindliche Proben geschützt werden und ein hoher Qualitätsstandard eingehalten werden. Insbesondere die Temperatur ist ein kritischer Parameter, auch Feuchtigkeit und Druck dürfen bei normgerechten Klimaüberwachung nicht fehlen.

Komponenten

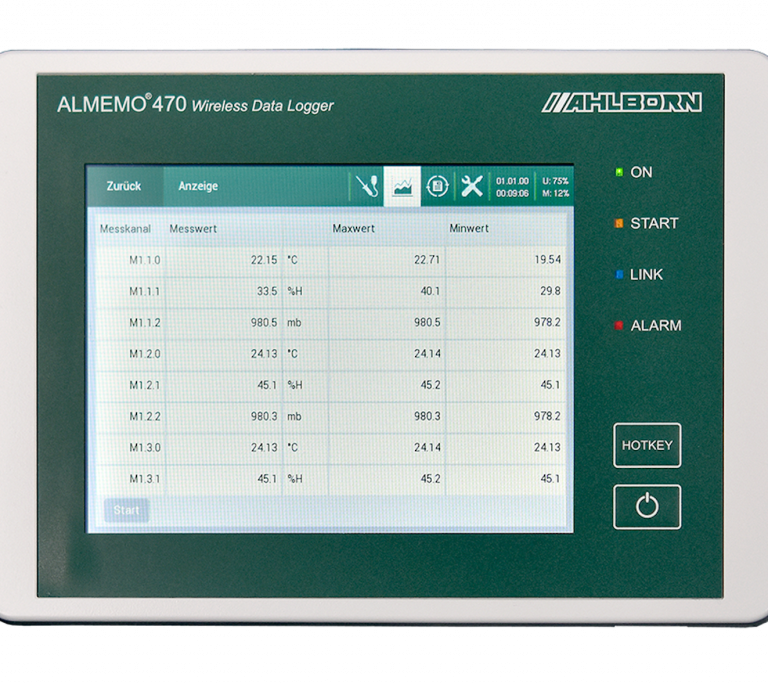

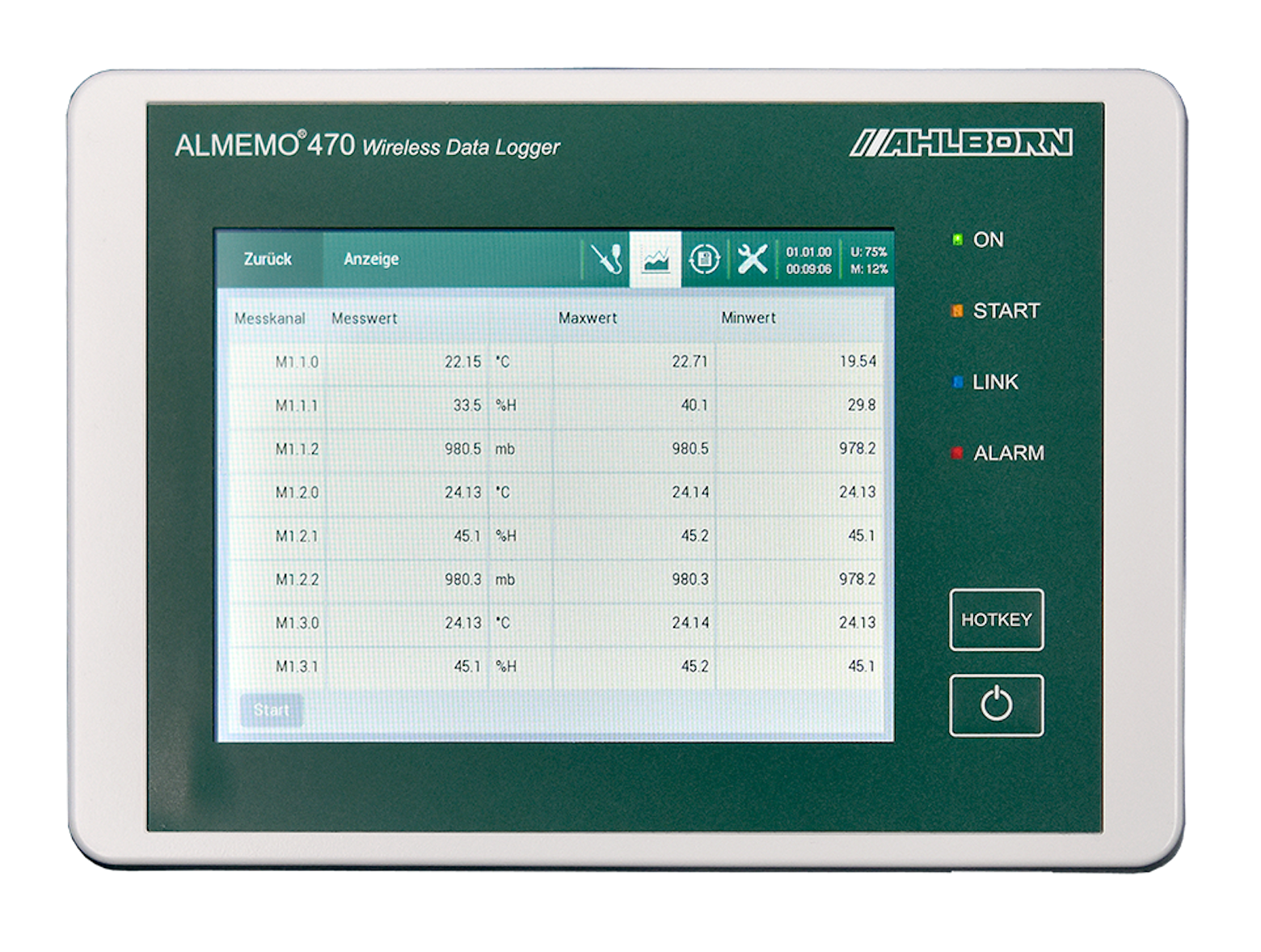

Datenlogger

Das Profimessgerät Almemo 470 ist ein professioneller Funkdatenlogger, der die Messwerte mit Zeitstempel von entfernt positionierten Funksensoren empfängt, speichert und auf einem grafischen Display darstellt.

Die Erfassung der Messwerte erfolgt in einem für jeden Funksensor individuell einstellbaren Zyklus: kleine Zykluszeiten ab 1 s für schnelle Messungen, u.a. in Klimakammern, oder große Zykluszeiten für Langzeitmessungen, u.a. bei Raumklimaüberwachungen oder Umweltmessungen.

Für die drahtlose Kommunikation arbeitet der Datenlogger im 2,4 GHz Frequenzband. Die Vernetzung von Funksensoren und Datenlogger erfolgt sternförmig. Mit einem Datenlogger lassen sich bis zu 10 Funksensoren verbinden. Die Spannungsversorgung erfolgt mit einem externen Netzteil, jedoch ist ein zusätzlicher Akku im Gerät verbaut, der als kurzzeitiger Puffer bei Spannungsausfällen oder zum kurzzeitigen mobilen Einsatz dient.

Mit dem 512 MB industriellen Flash-Speicher als Micro-SD speichert der Datenlogger bis zu 1 Mio. Messwerte.

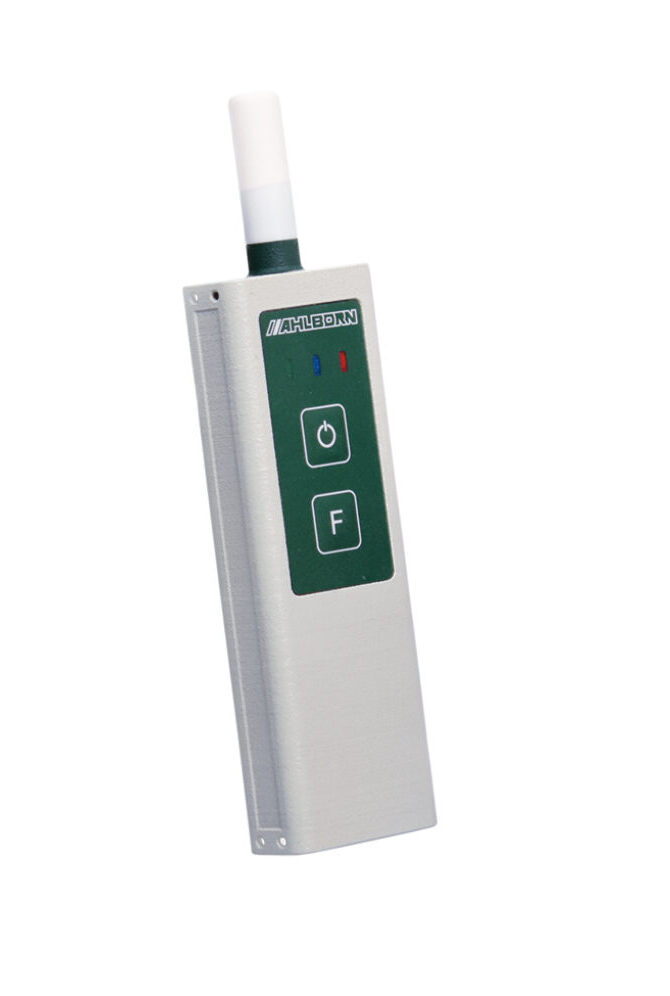

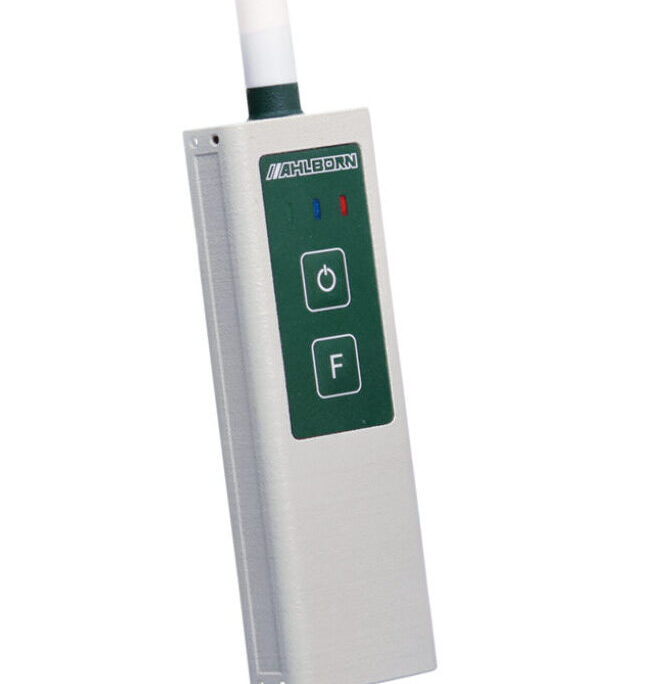

Temperatur, Feuchte und Druck-Funkfühler

Die Standardausführung des Funksensors wird für die Raumklimaüberwachung verwendet.
Die Ausführung mit erweitertem Temperatureinsatzbereich von -40 bis +85 °C und Spritzwasserschutz findet ihre Anwendung u.a. bei Messungen in Konditionier- und Klimakammern oder bei Aufgaben in der Umweltmesstechnik im Freien.

Für Anwendungen im Feuchtereich von 5 bis 98%rH und einem Druckbereich von 300 bis 1100mbar ist der Funksensor ebenfalls ideal für jegliche Anwendungen geeignet.

Sei es im Labor, Museum oder im Hochregallager, dank des 2,4 GHz Netzes bietet der Funksensor eine starke Funkverbindung zu dem Datenlogger und anderen Fühlern.

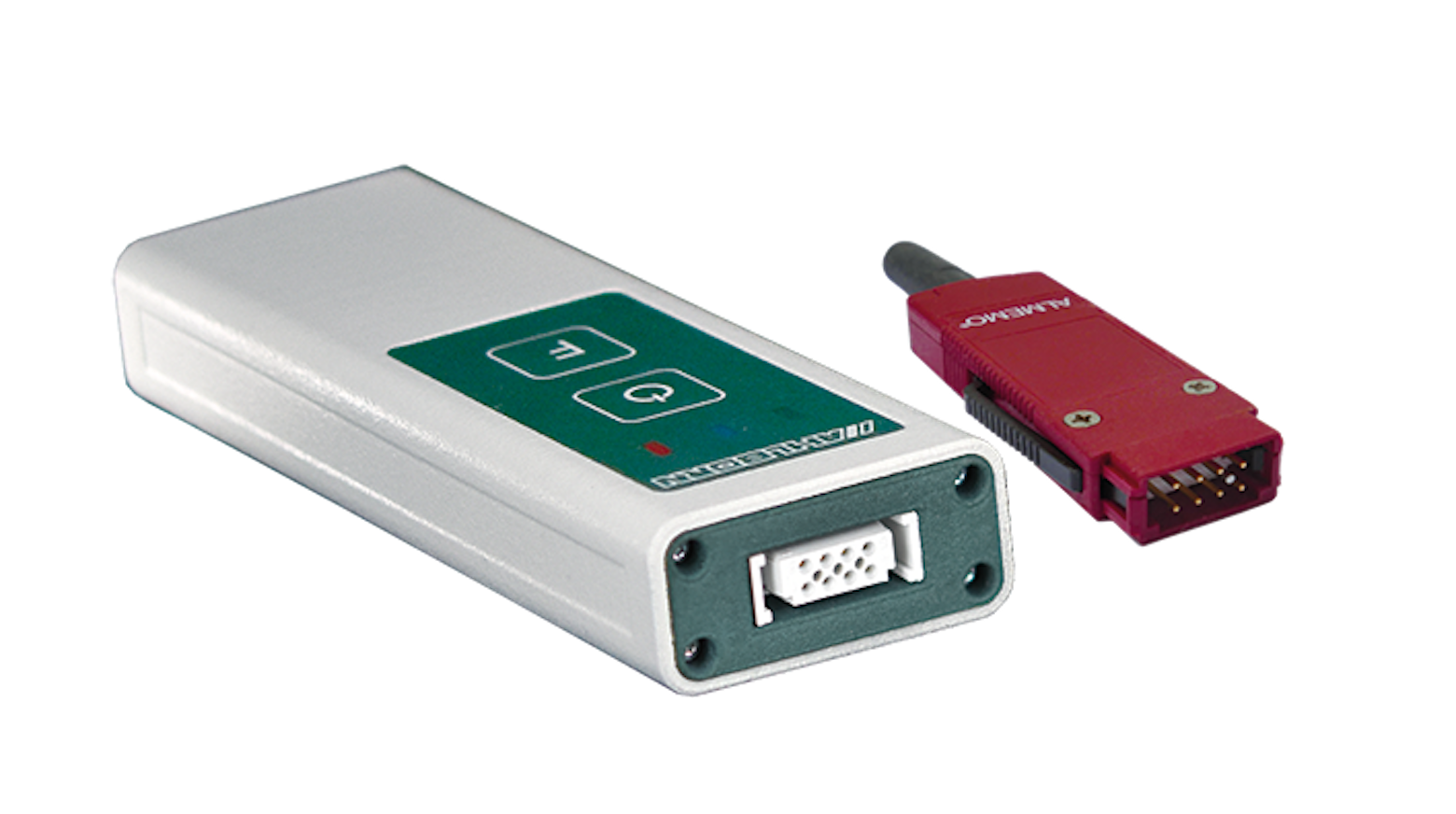

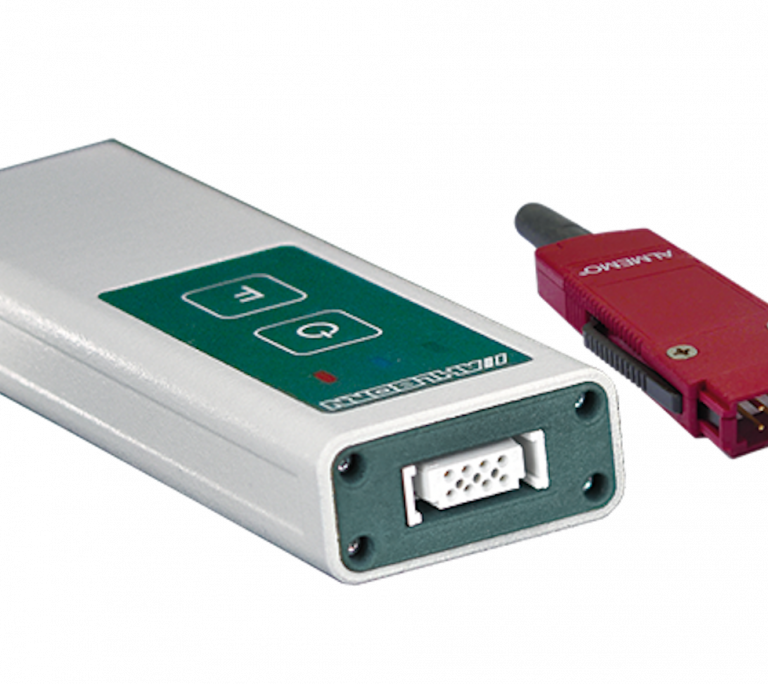

Universal-Funkfühler

Das digitale Funkinterface erweitert die Anwendungen um ein Vielfaches. Nahezu alle Almemo D7-Fühler für verschiedenste Messgrößen lassen sich über die eingebaute Eingangsbuchse an das Funkinterface anschließen und deren Messwerte drahtlos an den Funkdatenlogger übertragen.

Das Funkinterface lässt nahezu kein Wunsch offen.

Sei es ein 0 bis 10V oder ein 4 bis 20mA Signal, welches Sie erfassen wollen, ist das Funkinterface die ideale Lösung für Sie.

Mit dem Funkinterface lassen sich vom Pt1000-Stecker über Präzisions-Druckaufnehmer bis hin zum GPS-Aufnehmer alle erdenklichen Messaufgaben lösen.

Funksystem

Alle Fühler sind per Mesh-System mit allen anderen Fühlern und dem Datenlogger verbunden.

Solle die Verbindung von einem zum anderen Fühler abbrechen, so sendet der Fühler die Datenpakete über den nächst näheren Fühler an den Datenlogger.

Somit ist sichergestellt, dass jeder Fühler seine Daten an den Datenlogger senden kann.

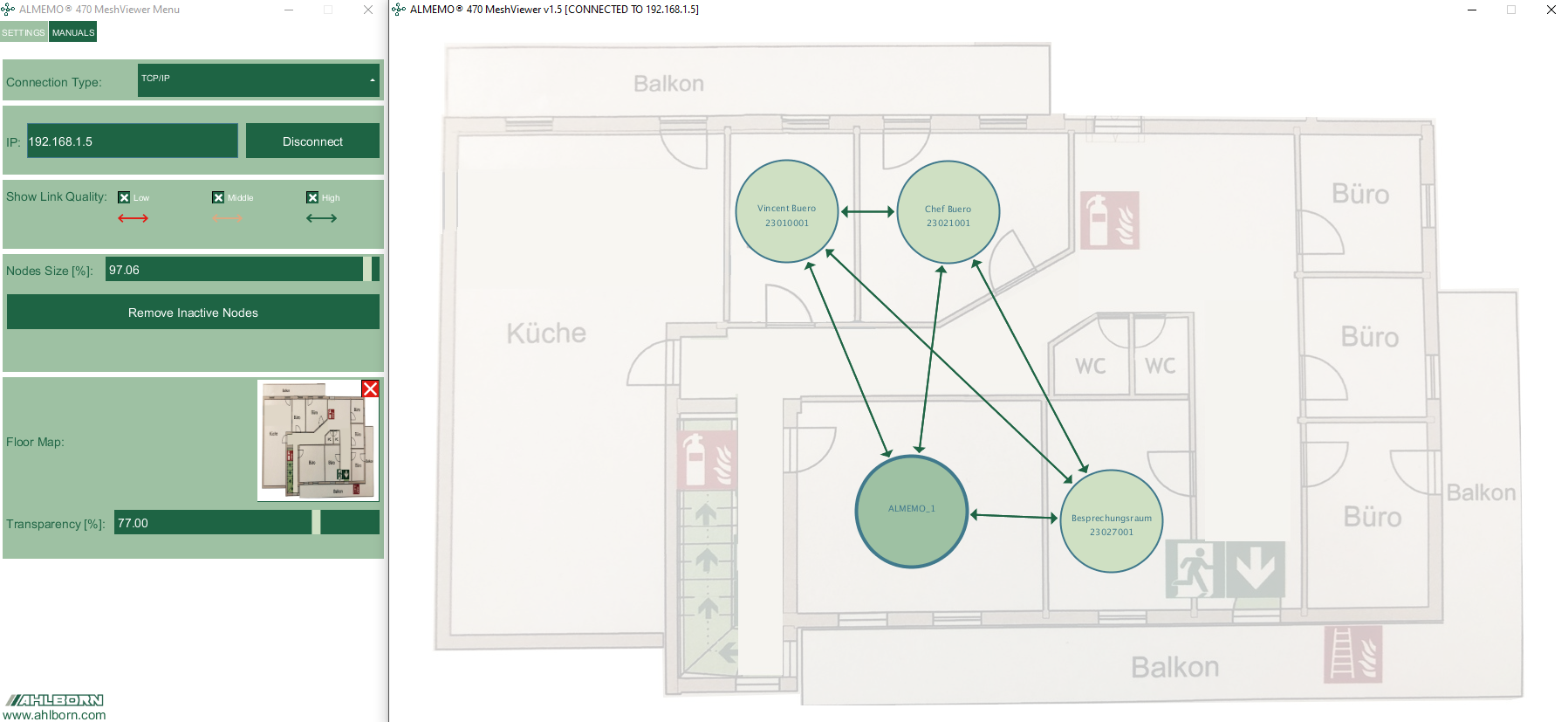

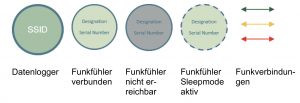

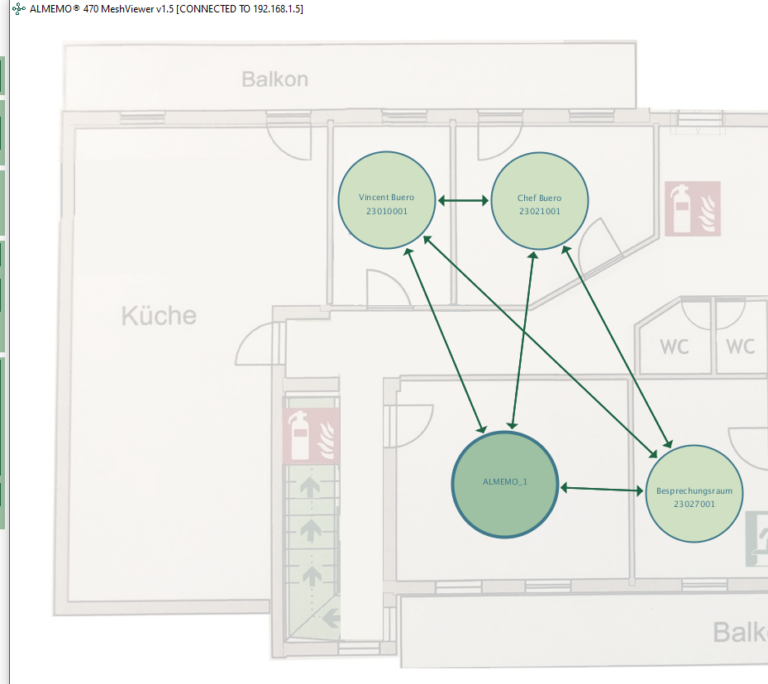

Mit dem Mesh-Viewer ist es möglich neben der Signalstärke jedes einzelnen Sensorknotens/Funksensors auch die gesamte Netzwerktopologie am PC darzustellen.

Diese Darstellung der Funkverbindung kann zum Positionieren der Funkfühler in Räumen und Gebäuden sowie im Freien mit bestmöglicher Funkverbindung oder zum Überwachen der Verbindungsqualität genutzt werden.

WINGOLD MESSTECHNIK

Software

Die WinControl-Software dient zur Erfassung, Darstellung und Verarbeitung von Messdaten des Almemo 470.

Verbindet man den Datenlogger über USB oder per TCP IP mit einem PC, so liefert Ihnen die WinControl alle aufgezeichneten Daten in einer Übersichtlichen Fensterstruktur zur Sichtung, Analyse oder zur Weiterverarbeitung (Export).

Die Systemstruktur bietet eine dreifache Sicherheit (Funklogger, Datenlogger, PC) um den Verlust von Daten vorzubeugen.

Die Software setzt sich unter anderem aus folgenden Funktionen zusammen:

Weitere Informationen zu den verschiedenen Softwarevarianten finden Sie unter dem Reiter Downloads.

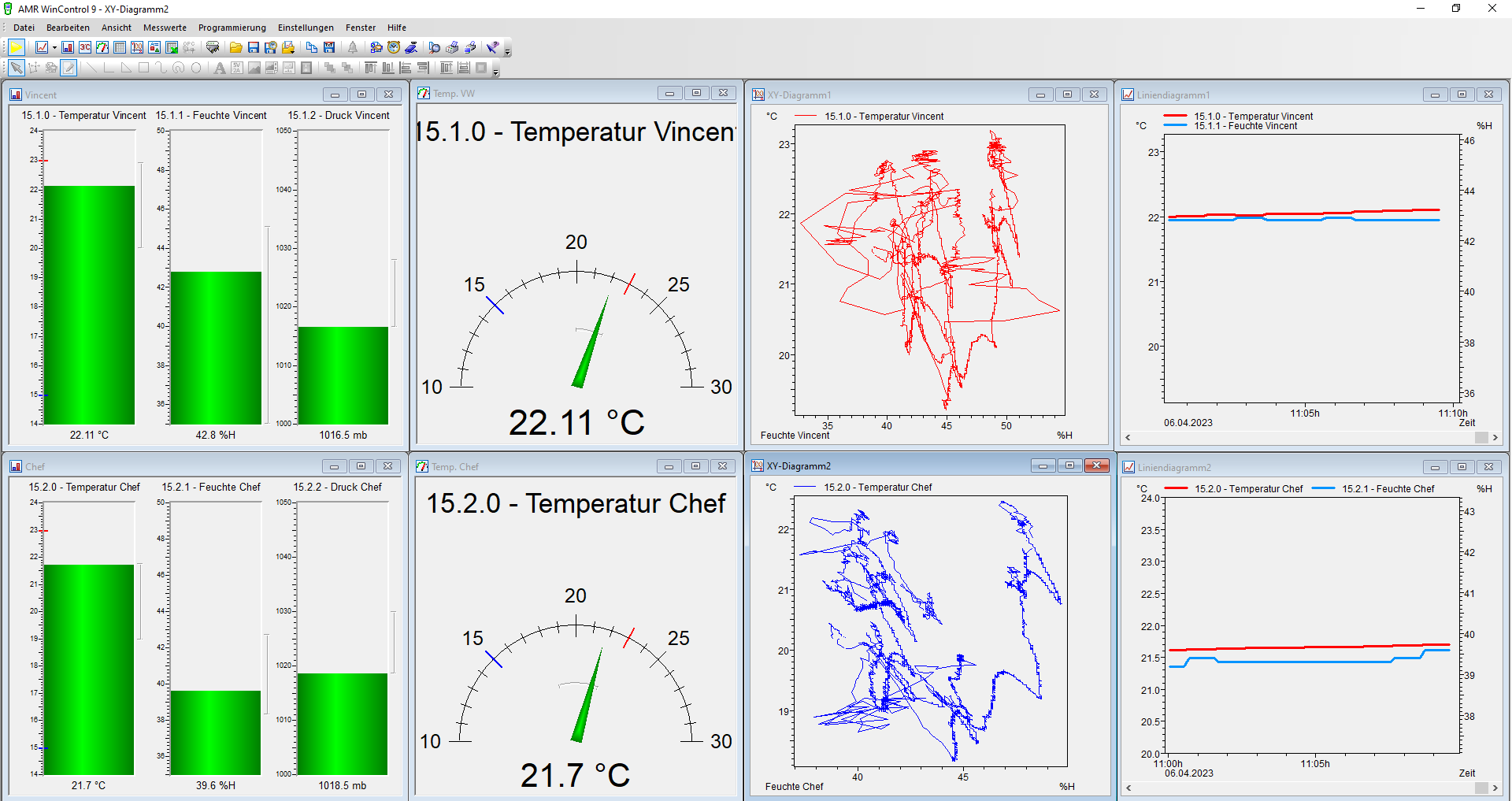

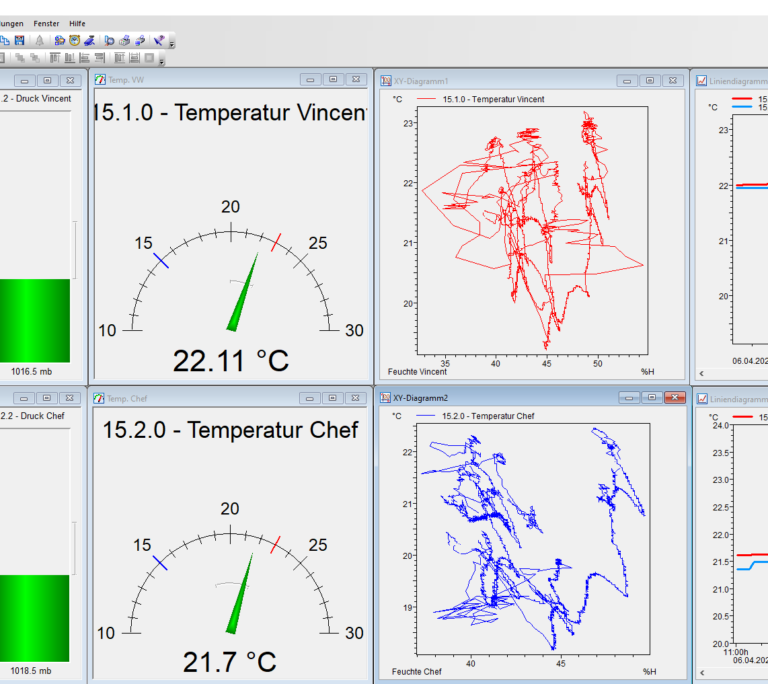

Hauptfenster/Gesamtansicht

Das Hauptfenster bildet den Rahmen für alle Arbeiten mit AMR WinControl. Alle Aktionen laufen innerhalb dieses Fensters ab und können darin oder mit ihm zum Symbol verkleinert werden und im Hintergrund weiterarbeiten.
Die Messdaten können folgendermaßen dargestellt werden: Numerische Messwert- anzeige, Balkendiagramm, Windrose, Rundinstrumente, Liniendiagramm, XY- Diagramm, Tabelle, Dateiübersicht.
Fenster lassen sich auf verschiedenen Arbeitsflächen verteilen, welche über Register umgeschaltet werden können.
Die Bedienung des Programms erfolgt über Menübefehle. Es werden immer nur die Befehle angezeigt, die in der jeweiligen Situation auch ausgeführt werden können. Für eine schnellere Bedienung stehen kontextsensitive Menüs, Tastaturbefehle und Symbole in der Werkzeugleiste zu Verfügung.
Ausführliche Hilfe erhalten Sie über Funktionsbeschreibungen in der Statuszeile, Hinweise in der Werkzeugleiste und ein kontextsensitives Hilfesystem.

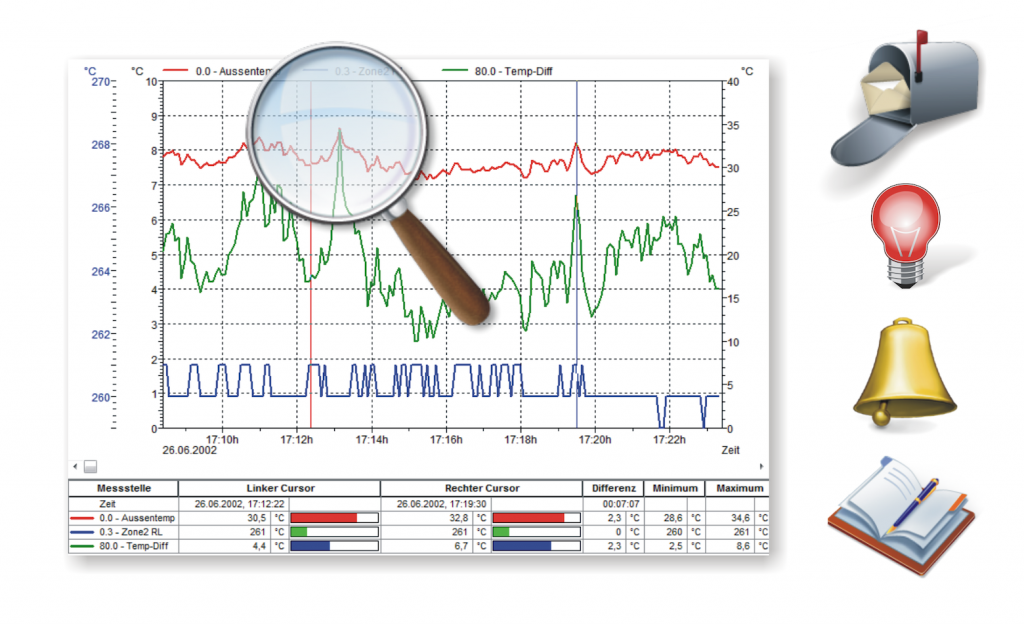

Überwachungsfunktionen

Das Auslösen eines Alarmes kann aufgrund von Ausfällen und Grenzwertverletzungen erfolgen.
Die Alarmbehandlung kann für jede Messstelle individuell aktiviert werden.
Die Alarmmeldungen werden optisch und/oder akustisch ausgegeben.
Ursache und die Dauer der auslösenden Ereignisse werden in einer Ereignislistedokumentiert.
Alarmmeldungen können einzeln oder alle gemeinsam bestätigt werden.
Die Alarmerinnerung verhindert, dass Alarme nach der Bestätigung vergessenwerden, wenn die Ursache nicht behoben ist.
Für die auslösende Größe kann ein Liniendiagramm mit einstellbarer Vorgeschichteerzeugt werden.
Im Falle eines Alarmes können E-Mails versendet, ALMEMO® Ausgangsrelaisgeschaltet und Programme oder Scripte ausgeführt werden.
Alarmmeldungen können über Netzwerk weitergeleitet werden.
In Abhängigkeit von Grenzwerten können Programmsteuerbefehle (KwikScript)ausgeführt werden.

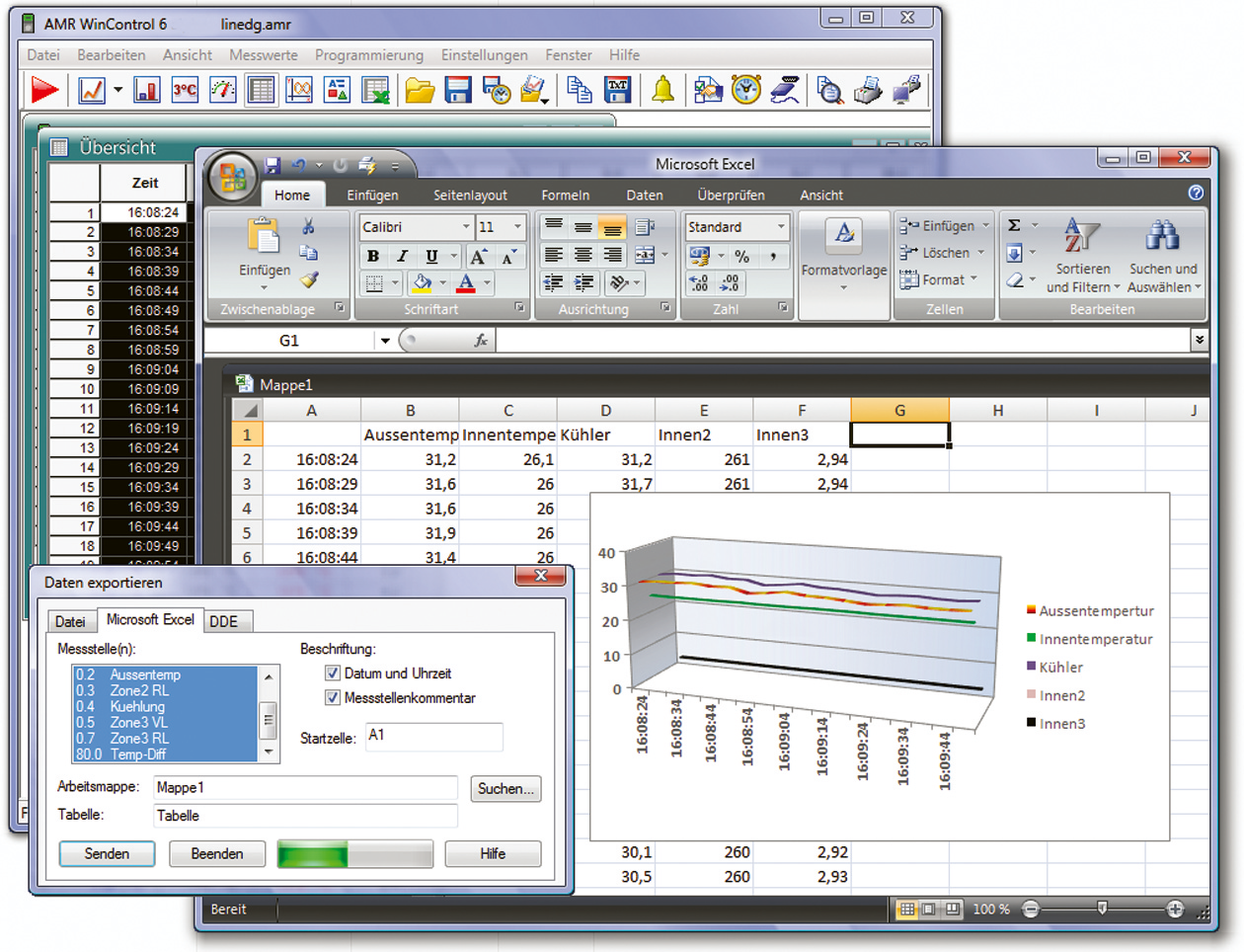

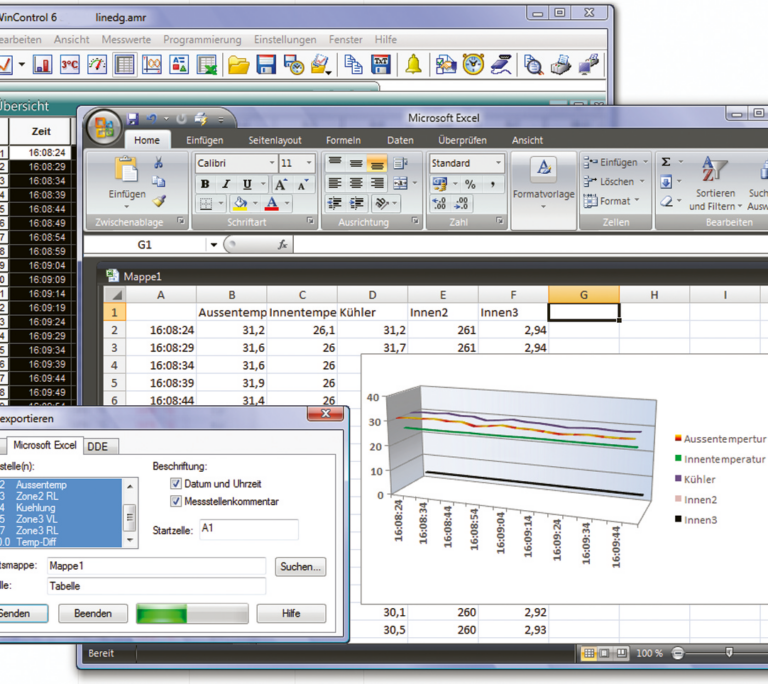

Datenexport

Die Messwertdateien können sowohl Online als auch zu einem beliebig späteren Zeitpunkt in den folgenden Formaten gespeichert werden: Excel (XLS / XLSX), ASCII (TXT / CSV), WK1, FAMOS, QS-STAT, DIAdem.
Per ODBC können Messdaten in SQL-Datenbanken exportiert werden. Es werden alle Datenquellen unterstützt, für die ein ODBC-Treiber auf dem System installiert und eingerichtet ist.
Die Linien- und XY-Diagramme und die Tabellen können in die Zwischenablage kopiert und zum Beispiel in einen Protokolltext eingefügt werden.
Online können die Messwerte per dynamischen Datenaustausch (DDE) an andere Applikationen wie z.B. EXCEL übergeben werden.
Weiterhin können Liniendiagramme per OLE in Textdokumente (z. B. ein Word- Text) eingebettet werden.

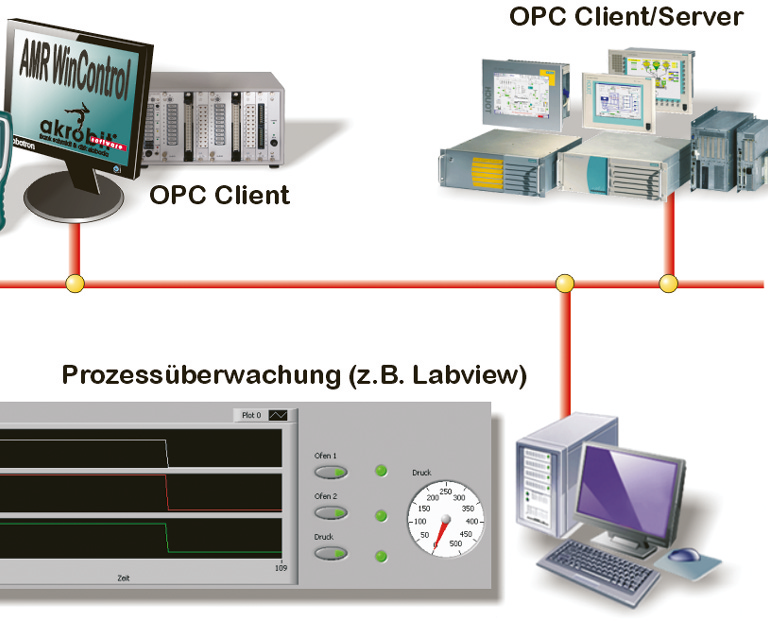

OPC-Export: Prozessleitsystemanbindung

„Openess Productivity and Collaboration”
OPC ist ein etablierter Industriestandard für herstellerunabhängige Zugriffsverfahren.
AMR WinControl als OPC Client beschreibt globale Variablen, die ein OPC Serverzur Verfügung stellt, mit aktuellen Messwerten.
Daten können an mehrere OPC Server parallel übermittelt werden.
Daten aus AMR WinControl können mit Hilfe von OPC online in LabViewTMvisualisiert werden.

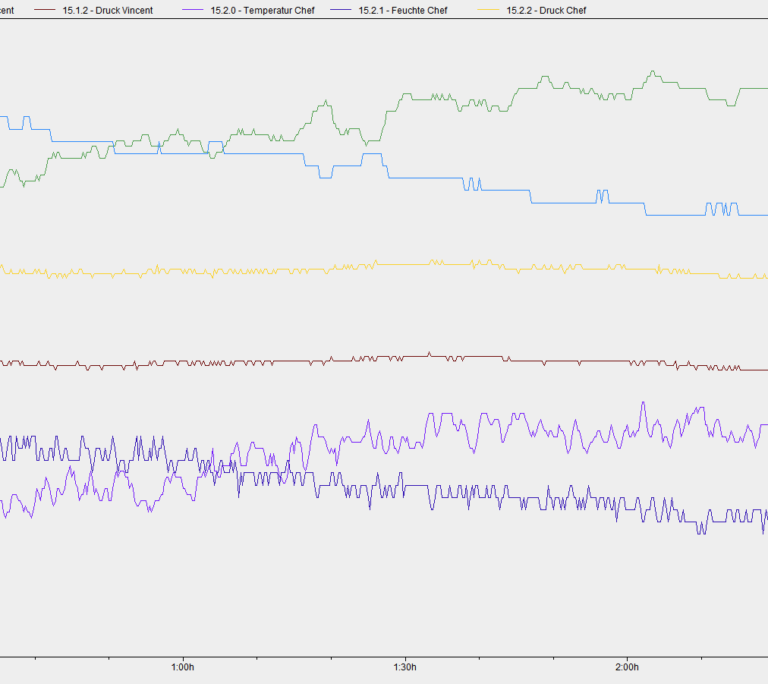

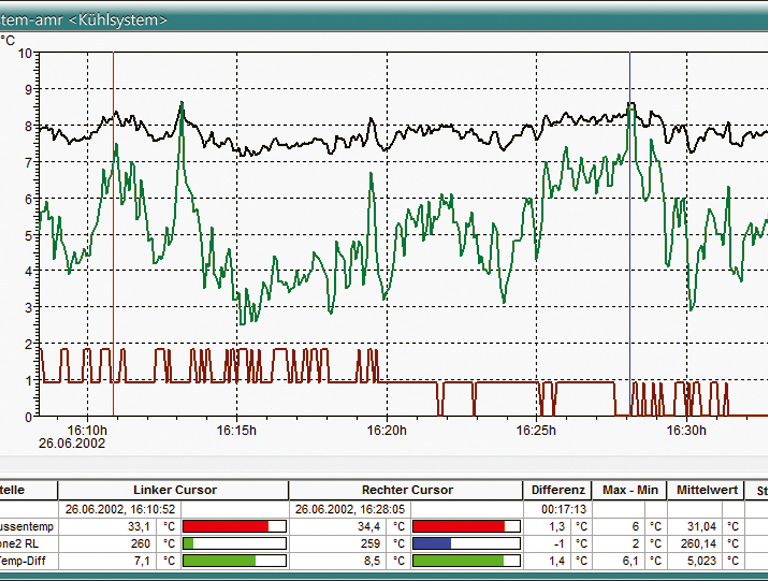

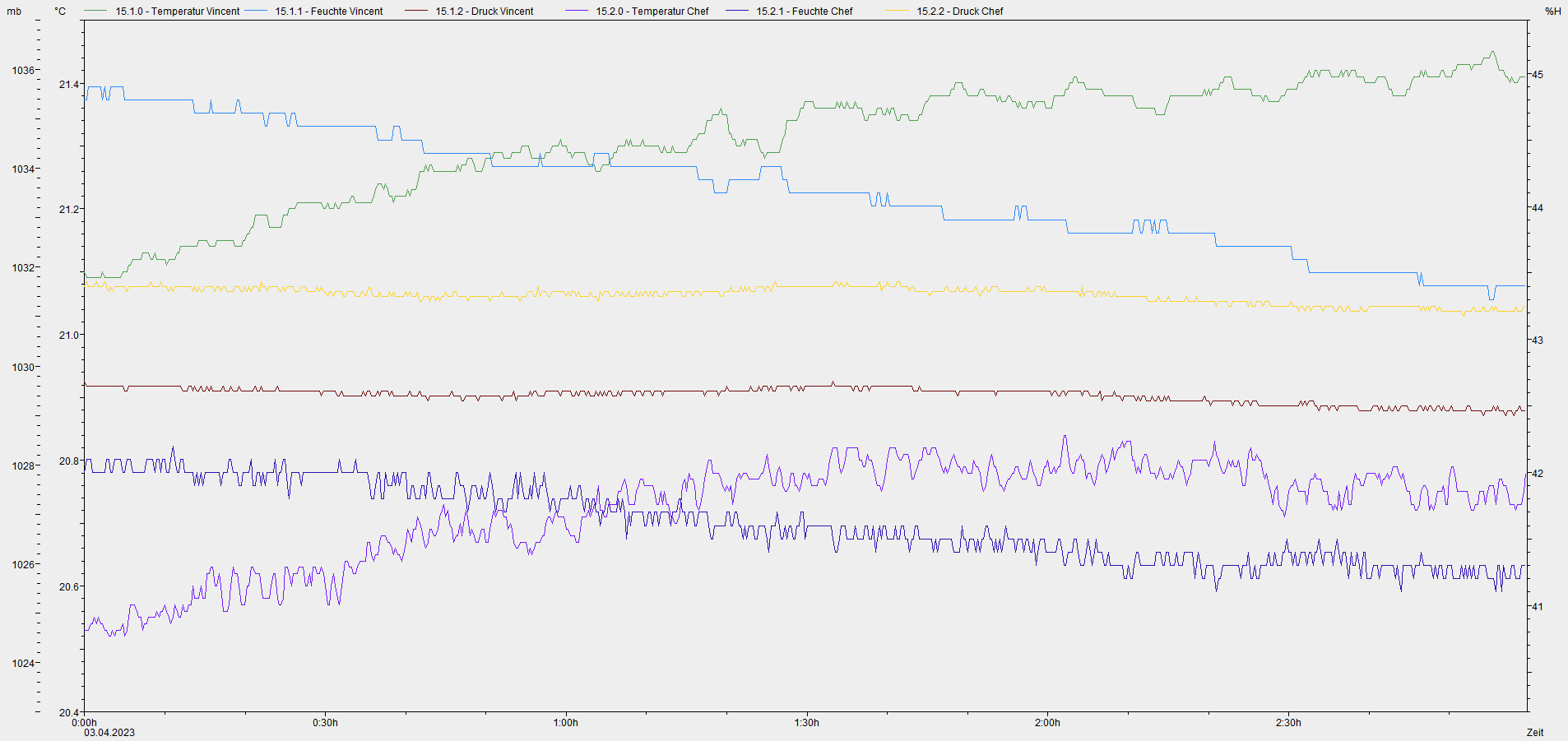

Liniendiagramm, Messcursoren und Statistikfunktion

Das Liniendiagramm zeigt den zeitlichen Verlauf der Werte während der Messung oder für gespeicherte Dateien.
Einmal gemachte Einstellungen für das Liniendiagramm können als Vorlage gespeichert und auf andere Dateien mit zwei Klicks angewendet oder ein neues Diagramm daraus erstellt werden.
Die Zoomfunktion und das Verschieben der Achsen mit der Maus ermöglichen bequemes Navigieren durch die Daten.
Zwei Messcursoren helfen bei der Analyse der erfassten Daten.
Die integrierte Statistikfunktion berechnet Differenzen, Minimum, Maximum, Mittelwert und Standardabweichung des durch die Cursoren begrenzten Bereichesund stellt diese in einer Tabelle dar.
Das Diagramm und die Tabelle können ausgedruckt, oder in die Zwischenablage kopiert werden.

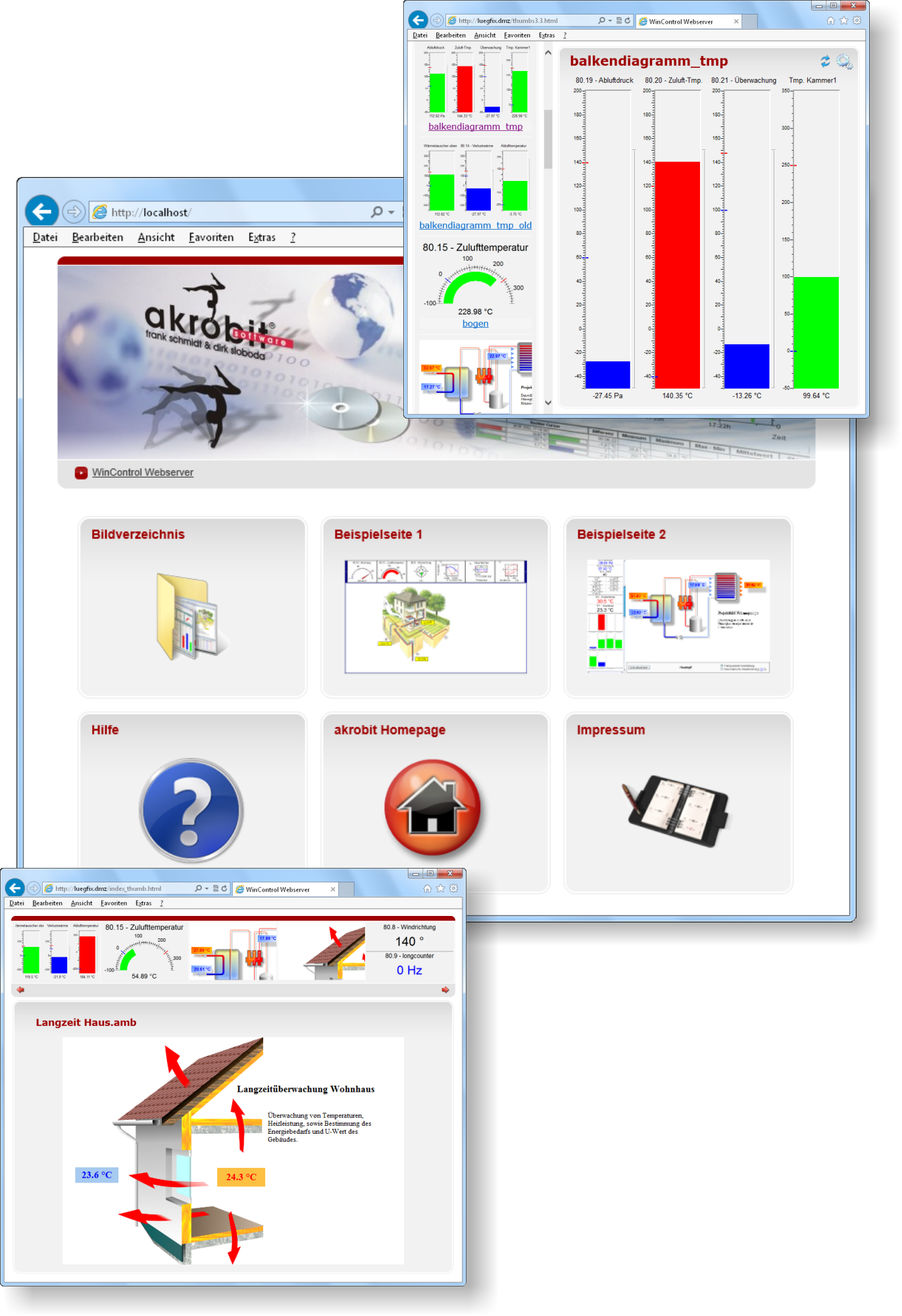

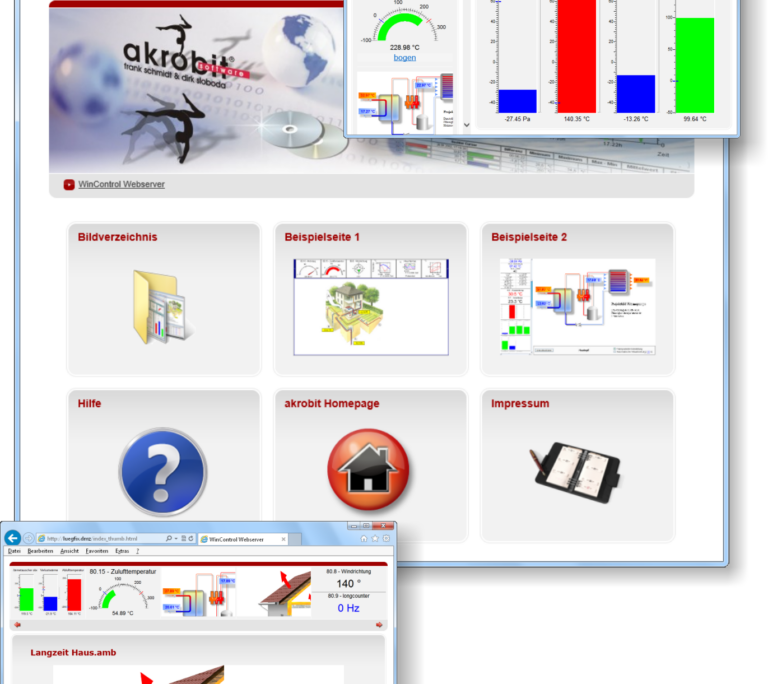

Webserver

AMR WinControl bietet volle Webserverfunktionalität zur Veröffentlichung von Webseiten (HTML) im Intranet/Internet; Zusatzfunktionen ermöglichen die Ausgabe von AMR WinControl Fensterinhalten direkt in Webseiten
Darstellung von Momentanwerten und Messwertverläufen (Linien- und XY- Diagramme, Projektbilder) im Internet oder Intranet
Visualisierung von Prozessen und Anlagen
Visuelle Fernüberwachung
Bestätigung von Alarmen über den Browser (nur mit Alarmfunktion und Kennwort-schutz)
Verbindung von Präsentation und Echtzeitdaten in Webseiten
Betriebssystemunabhängige Messwertdarstellung, nur ein Browser (MS InternetExplorer, Firefox, Chrome, Opera, …) wird benötigt
Darstellung von Diagrammen und Messwerten auf Smartphones und Tablets.
Sicherheit durch SSL / TLS und Benutzerauthentifizierung
Einfachste Handhabung: Aus Fensterinhalten generierte Bilder können bereitsnach dem Start des Programms ohne weitere Einstellungen übertragen werden. Für anspruchsvolle Aufgaben müssen vorher nur die HTML-Seiten angepasst und mit dem Webserver verbunden werden.
Verschiedene Bildformate und spezielle Parameter erlauben Transparenzeffekte, verlustfreie Skalierung und automatische Aktualisierung. Die leistungsfähigen Echtzeitkompressionsalgorithmen reduzieren die zu übertragende Datenmenge dabei auf ein Minimum.
Alle Gestaltungsmöglichkeiten von HTML, DHTML und CSS können ausgenutzt werden, die Kombination mit JavaScript ist möglich.
Grafiken, Texte und Messwertanzeigen verschmelzen zu einem nahtlosen Ganzen
Der Webdesigner bestimmt weitgehend unabhängig von AMR WinControl dasErscheinungsbild der Messwertanzeigen.
Der Anwender erhält aktuelle Messdaten ohne Sicherheitsrisiko, da weder Javaverwendet noch Plug-Ins installiert werden müssen.

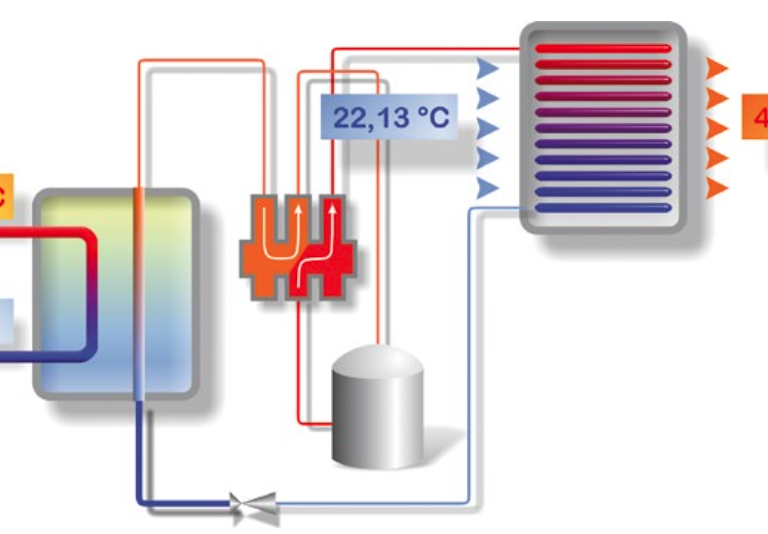

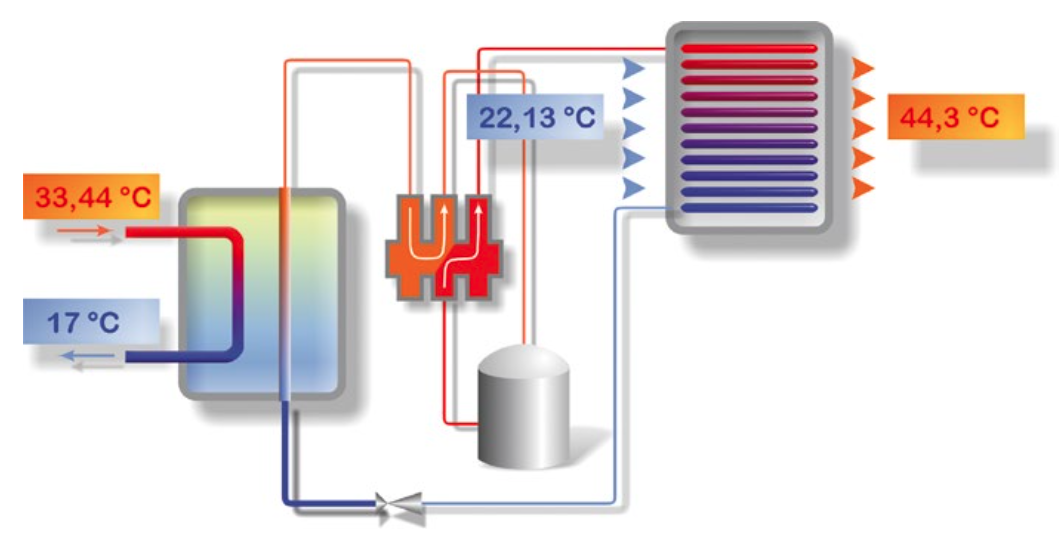

Projektbilder

Die Projektbilder ermöglichen die Visualisierung von Messaufbauten und Prozessen mit selbst gestalteten Grafiken und/oder Fotographien (Bitmaps).•Die Darstellung der erfassten Messwerte erfolgt in frei positionierbaren Messwertfeldern – Größe und Farben (inkl. Grenzwertverletzung) sind frei wählbar.
In frei positionierbare Textfeldern können Beschriftungen und Erklärungen eingearbeitet werden.
Über dynamische Textfelder können Texte in Abhängigkeit von Messwerten oder Zuständen angezeigt werden.
Alle geöffneten Diagramme (Liniendiagramme, Balkendiagramme, …) und Anzeigen können als Live-Element eingefügt und beliebig angeordnet werden.
Schaltflächen (Taster und Schalter) und Eingabefelder können im Projektbild frei positioniert werden und ermöglichen die Änderung von Werten für Berechnungenoder die Steuerung eines Prozesses (Schalten von Relais oder Ventilen, etc.).
Das Design der Schaltflächen kann durch Bilder beliebig verändert werden und ermöglicht dadurch eine vollständige Integration in die Visualisierung des Messaufbaus.
EskönnenbeliebigvieleProjektbilderauchgleichzeitiggeöffnetseinundermöglichen so u. a. die Präsentation von Gesamt- und Detailansichten eines Projektes.
