InLine-Volumenstromsensor IL 30.010, I0503-F2701
Das bewährte und bekannte Messverfahren der thermischen Anemometer wurde in den neuen InLine Volumenstromsensor gleich vierfach integriert.

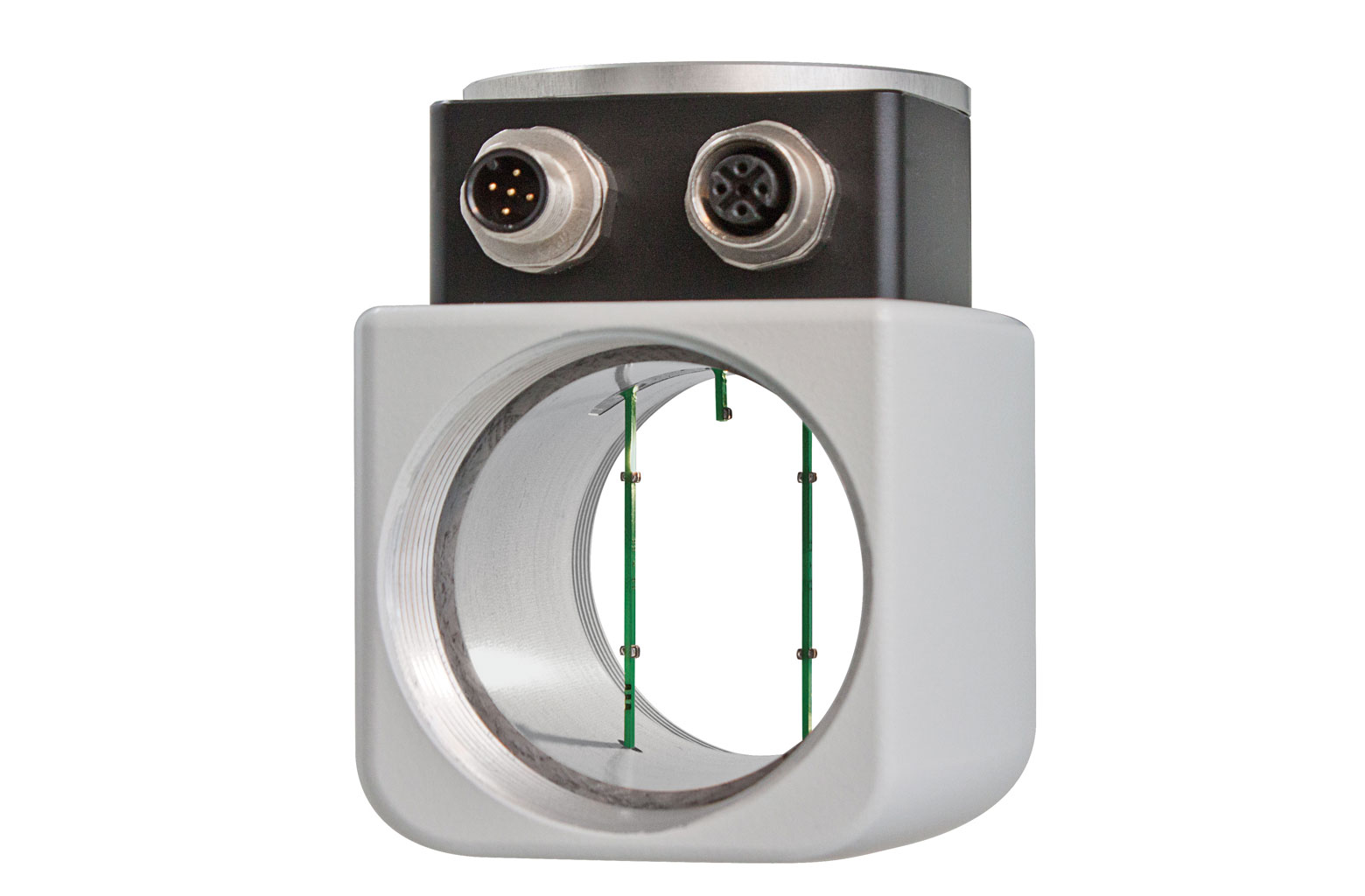

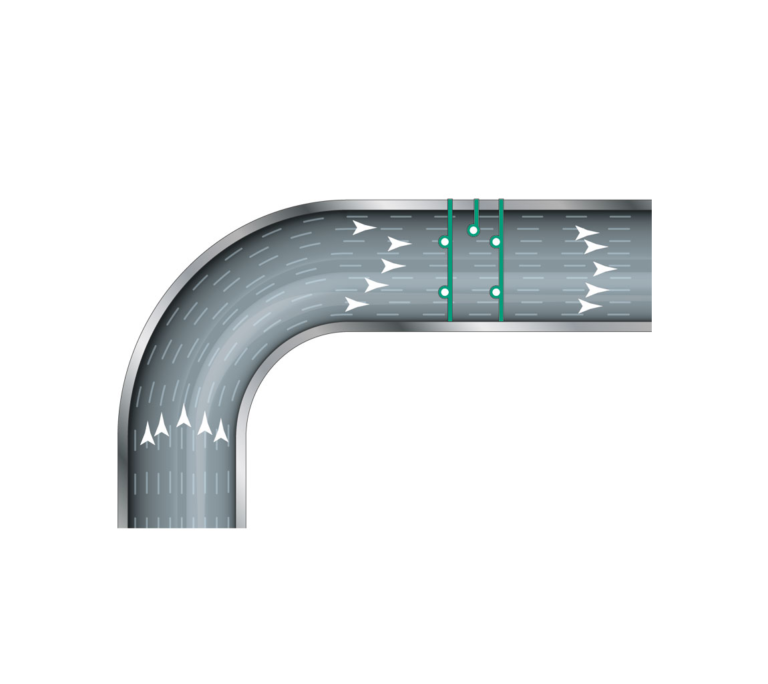

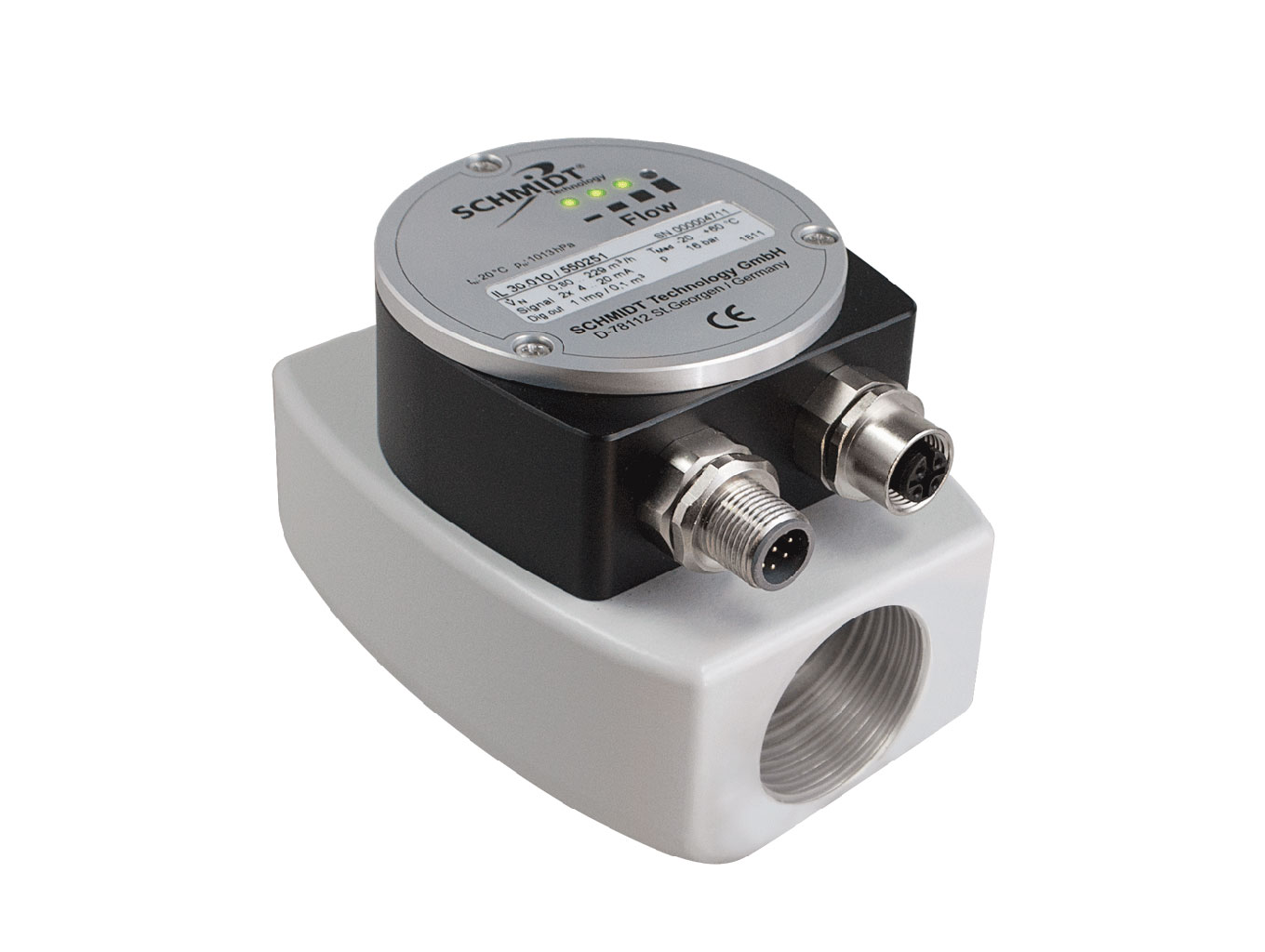

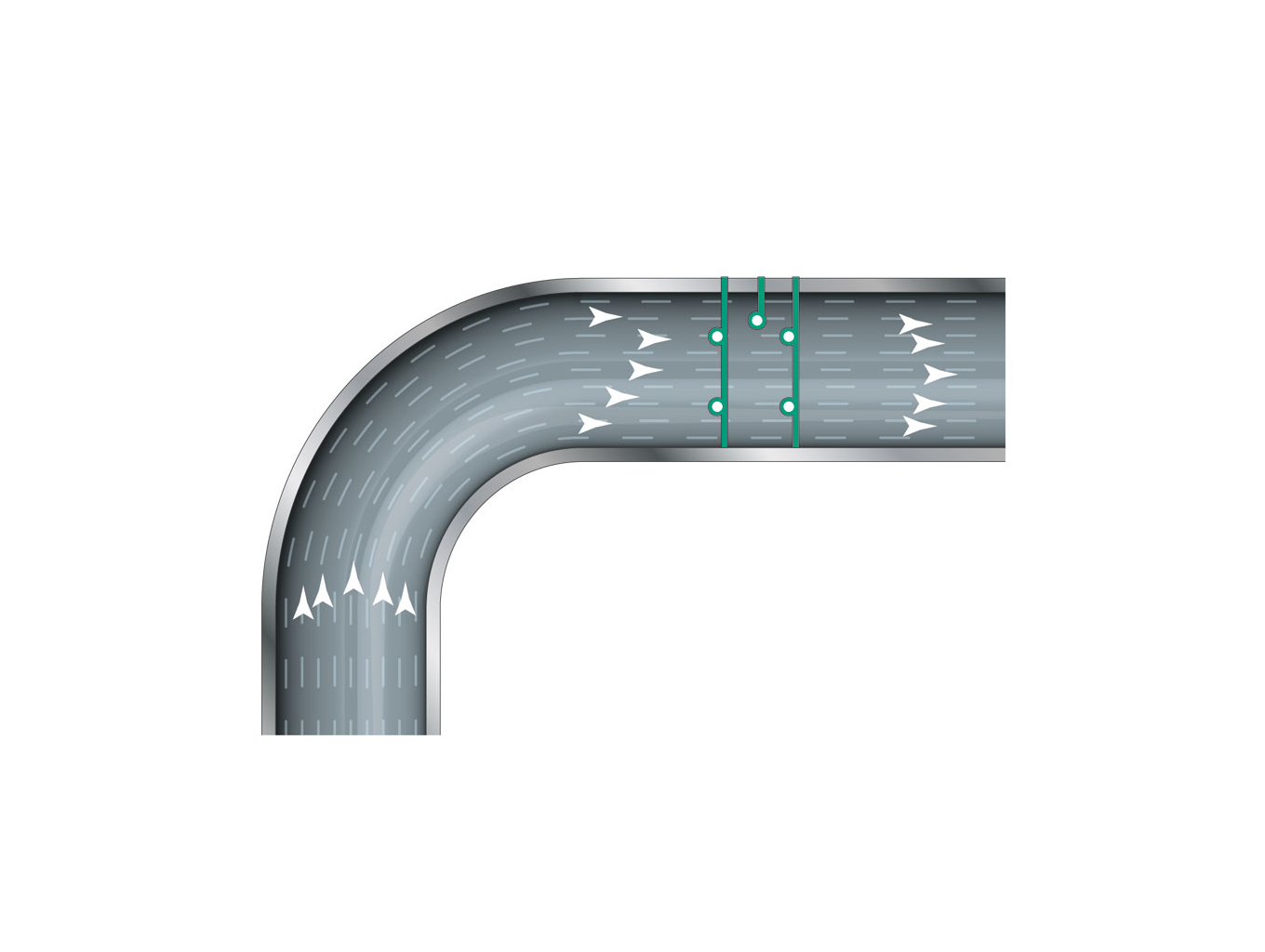

Durch die vier parallel erzeugten Messwerte in Verbindung mit intelligenten Algorithmen zur Bewertung der Messergebnisse können selbst für unzureichende Ein- und Auslaufstrecken korrekte und verlässliche Strömungswerte ermittelt und ausgegeben werden.
Technische Daten
| Technologie / Bauform | Thermischer InLine-Volumenstromsensor mit MPM |
| Messbereiche MB | IL 30.005: 0,5" = 76,3 Norm m3/h |
| IL 30.010: 1,0" = 229 Norm m3/h | |
| IL 30.015: 1,5" = 417 Norm m3/h | |
| IL 30.020: 2,0" = 712 Norm m3/h | |
| Untere Messbereichsgrenze | IL 30.005: 0,5" = 0,15 Norm m3/h |
| IL 30.010: 1,0" = 0,25 Norm m3/h | |
| IL 30.015: 1,5" = 0,50 Norm m3/h | |
| IL 30.020: 2,0" = 1,00 Norm m3/h | |
| Messungenauigkeit Flow | ± (3 % vom MW + 0,3 % vom MB) (bei Luftqualität Klasse 141) |
| Ansprechzeit (t90) | ca. 3 s |
| Messungenauigkeit Temperatur | <= ± 2 °C (bei Volumenstrom > 2% v. E.) |
| Messrichtung | > |
| Medium | saubere Druckluft, Stickstoff, andere Gase auf Anfrage |
| Druckfestigkeit | 16 bar |
| Relative Luftfeuchtigkeit | <= 95 % rF, nicht kondensierend |
| Betriebstemperatur | -20 °C +60 °C |
| Installationsanschluss | DN 15 DN 50 (R1/2 R2) |
| Ausgang 1 (OUT 1) | 4 20 mA Volumenstrom |
| Ausgang 2 (OUT 2) | 4 ... 20 mA Temperatur |
| Bürde Analogausgänge | 500 Ohm |
| Anzeige | 4 Duo-LED für quasi analoge Anzeige und Sensorstatus |
| Versorgungsspannung UB | 24 V DC ± 10 % |
| Stromaufnahme | Typ < 200 mA (ohne Ausgangslast) |
| Elektrischer Anschluss | Steckverbinder 5-polig, M12 |
| Module: Steckv. 5-polig, M12 | |
| Schutzart | IP 64 (Gehäuse) |
| Material Gehäuse | Aluminium eloxiert |
Besonderheiten
- Höchste Messgenauigkeit, selbst in Verbindung mit Strömungshindernissen und unzureichenden Ein- und Auslaufstrecken
- Direkte Messung von Normvolumenstrom und Mediumstemperatur
- Parametrierung des Sensors über Bluetooth® Verbindung und SCHMIDT® Bluetooth® Modul BT 10.010
- Geringer Druckverlust
- Funktionalität modular erweiterbar
- Einfacher Einbau, Messstrecke integriert
- LED-Anzeige für Betriebszustand und aktuellen Volumenstrom
- 2 Analogausgänge (4 ... 20 mA)
- 1 Impulsausgang
- SCHMIDT® Bluetooth® Modul BT 10.010 als Zubehör

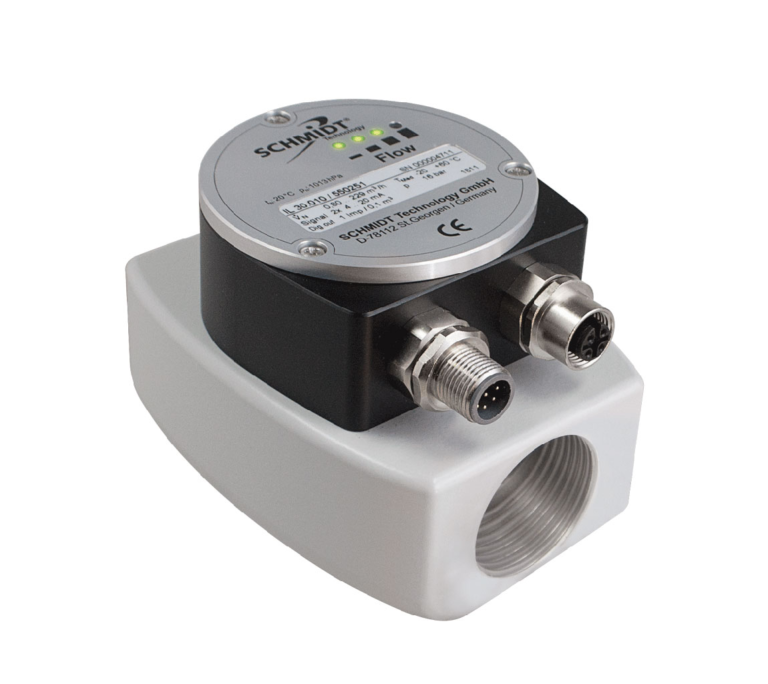

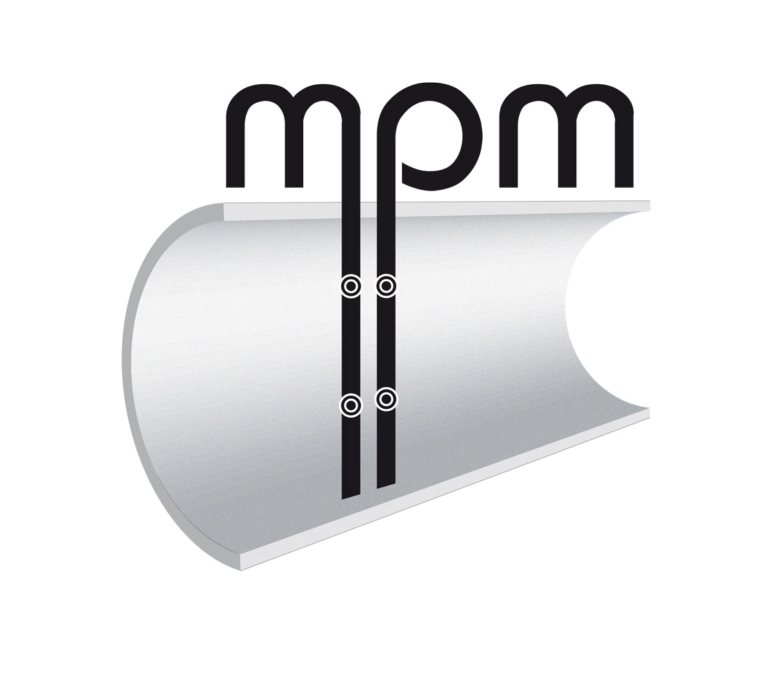

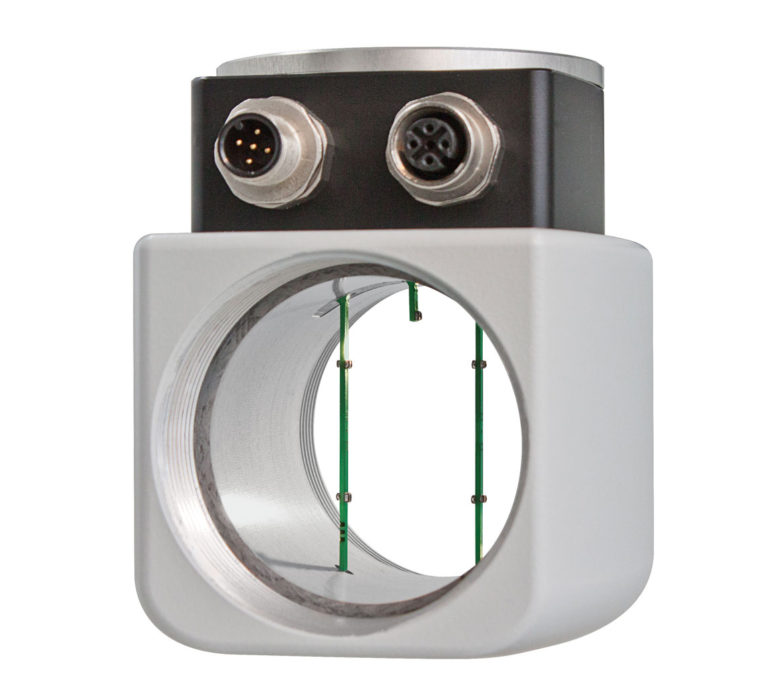

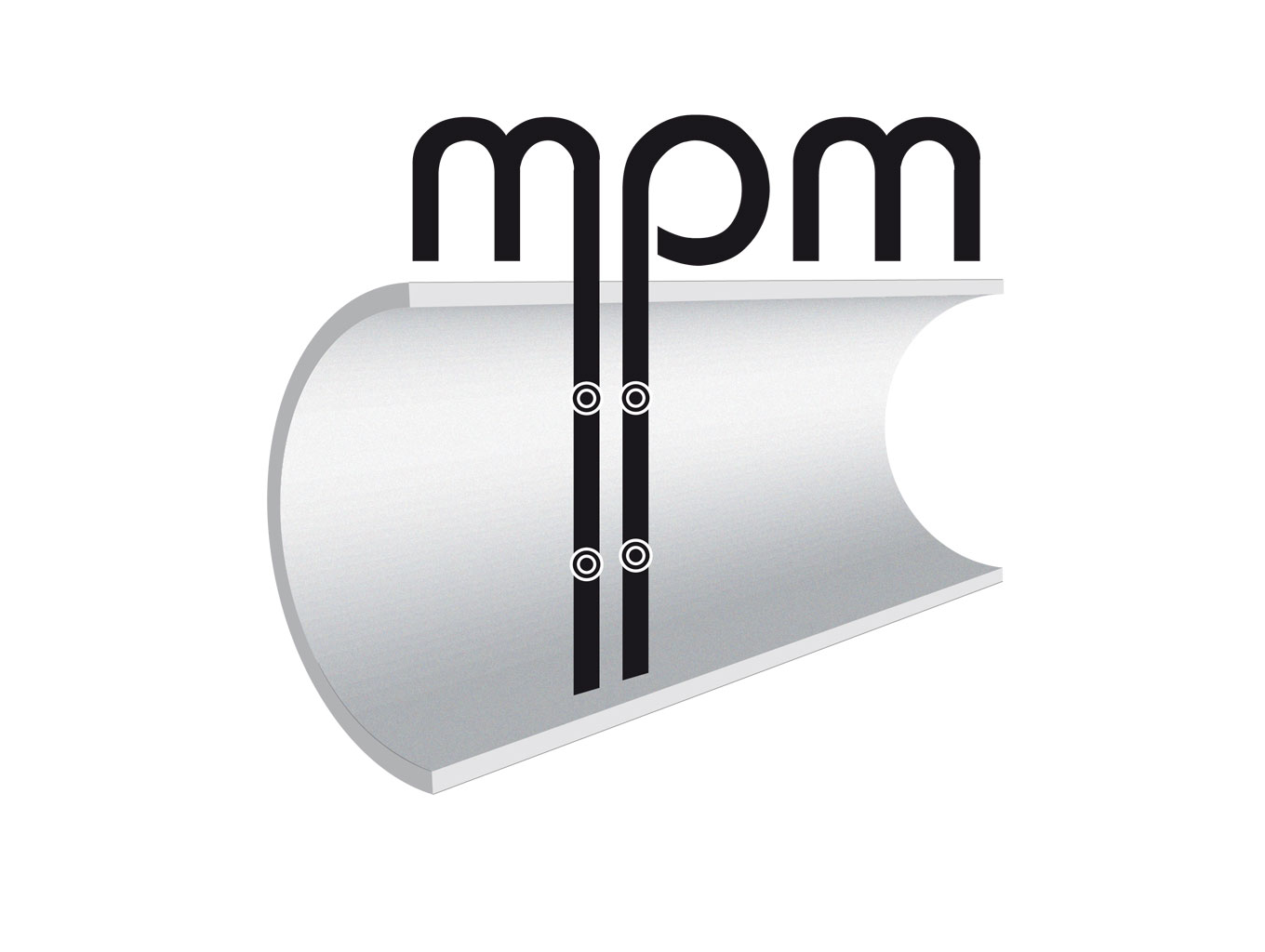

- MPM-Technologie
Parametriert werden können:
- Sensorname
- Analogausgänge (Skalierung)
- Dämpfung
- Maßeinheiten (Strömung + Temperatur)
Anwendungsgebiete
Optimaler Einsatz zur Verbrauchs- und Durchflussmessung bei Gasen und für druckluftbetriebene Werkzeuge und Maschinen.
