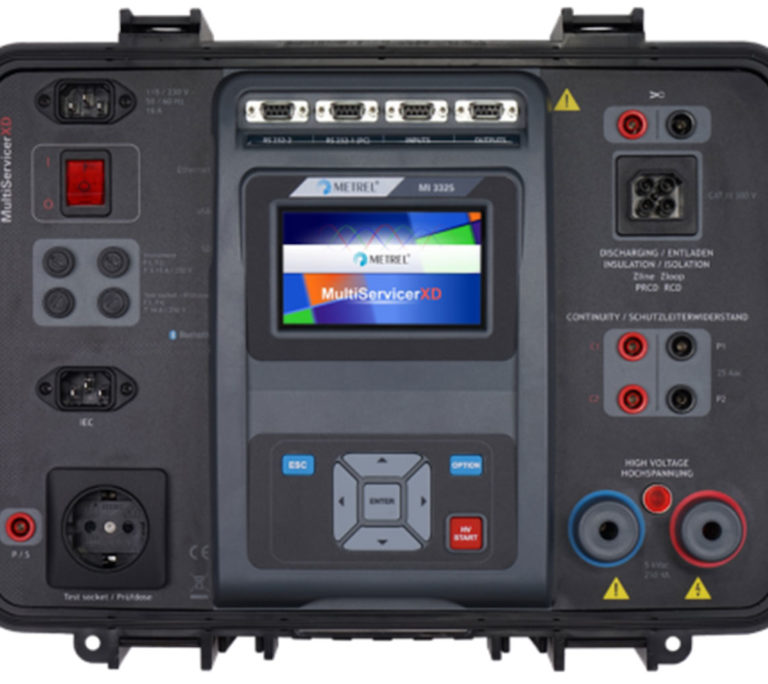

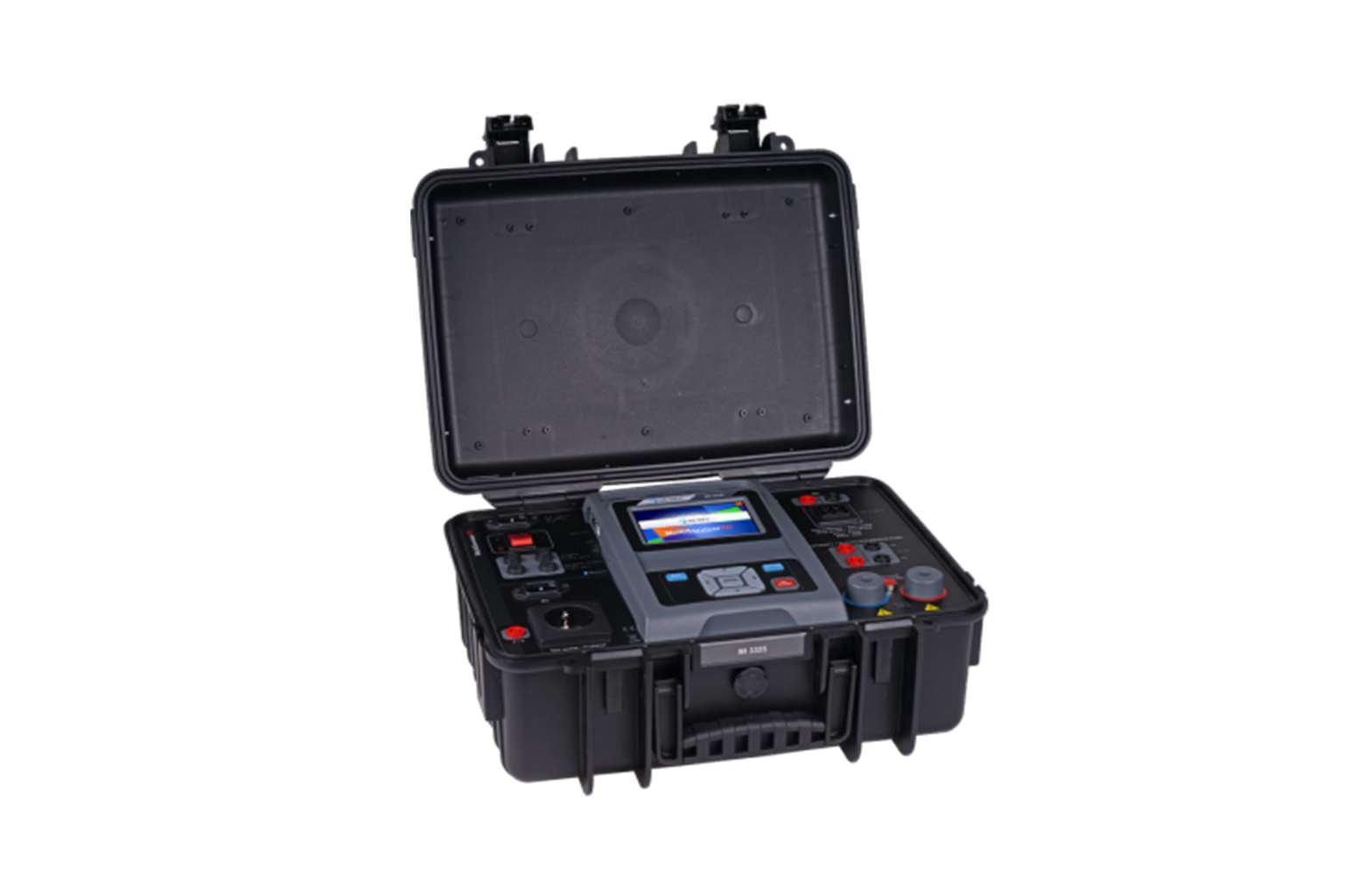

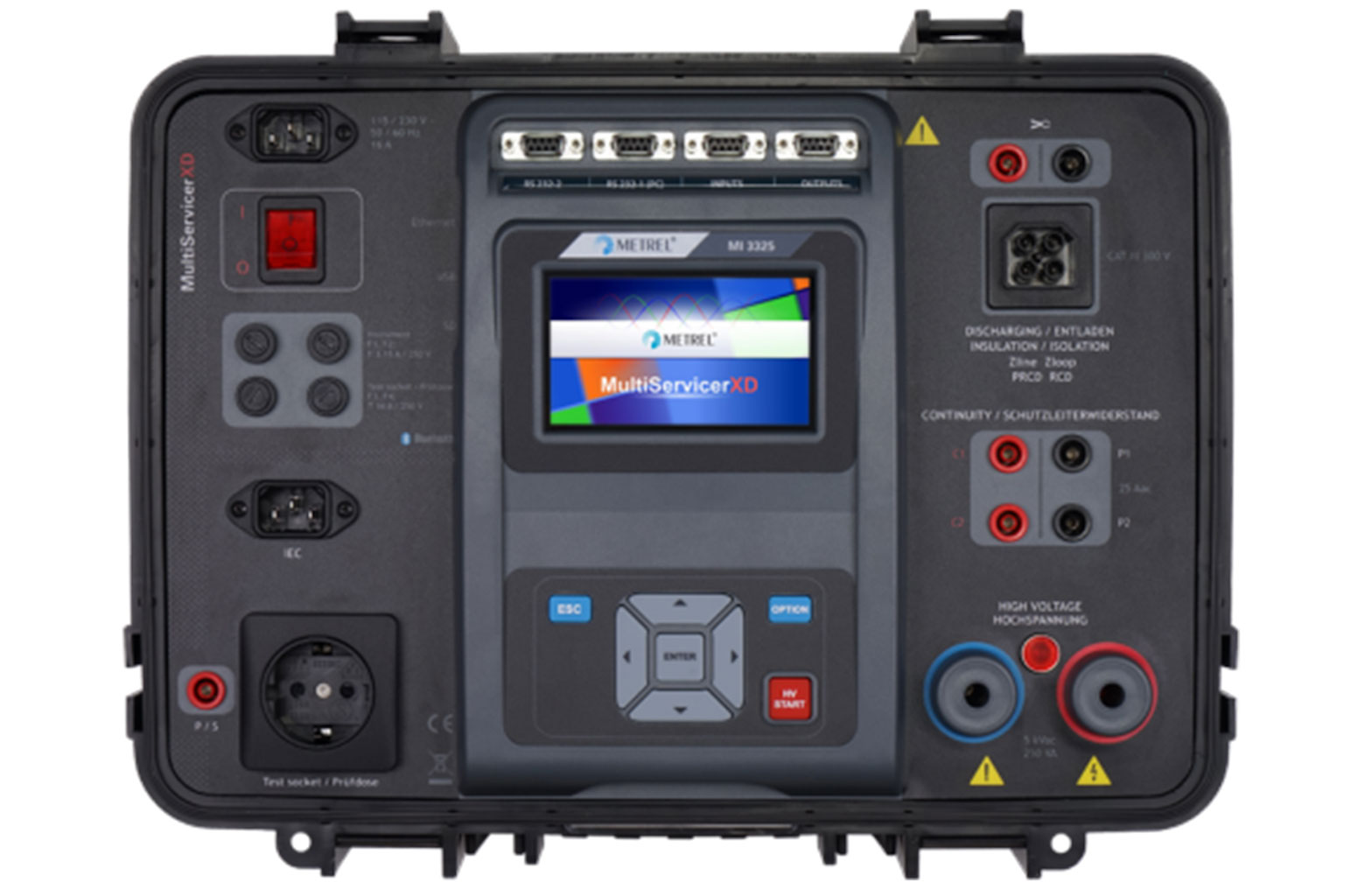

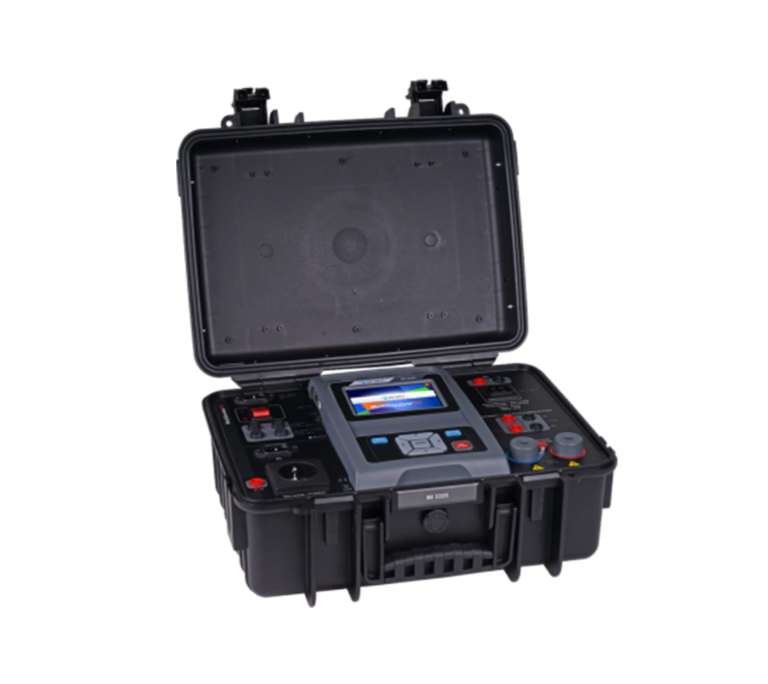

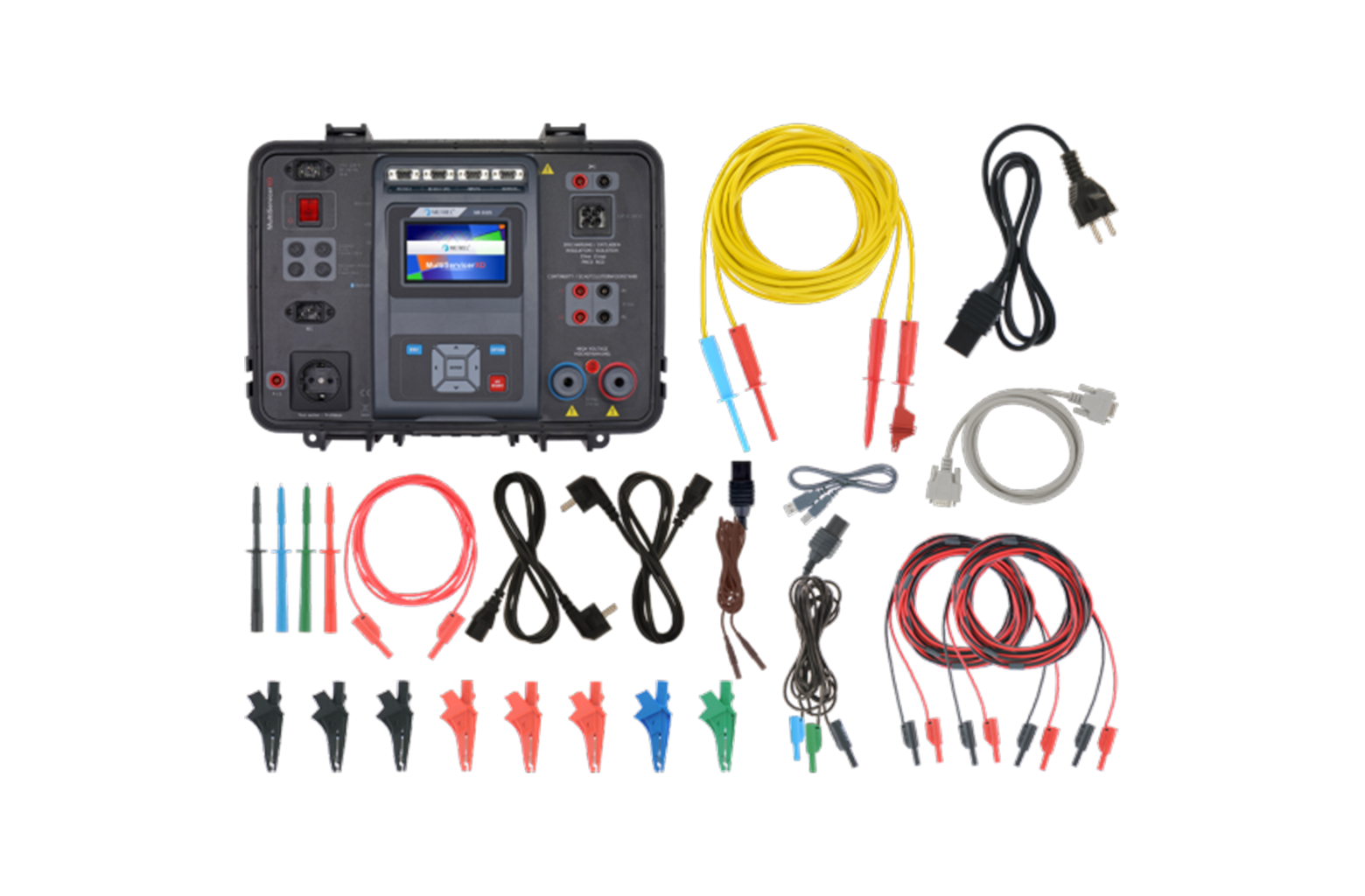

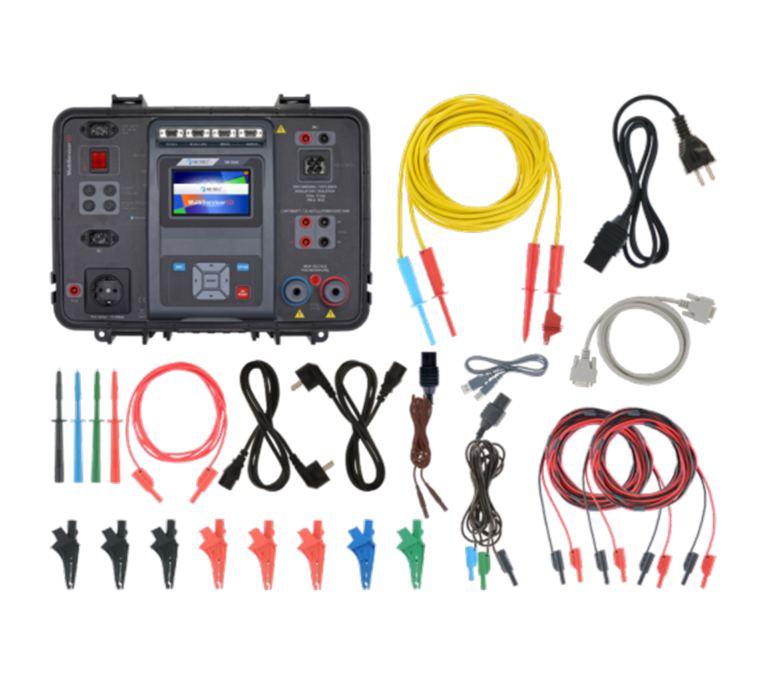

Metrel MI 3325 MultiServicerXD, J0507-I3854

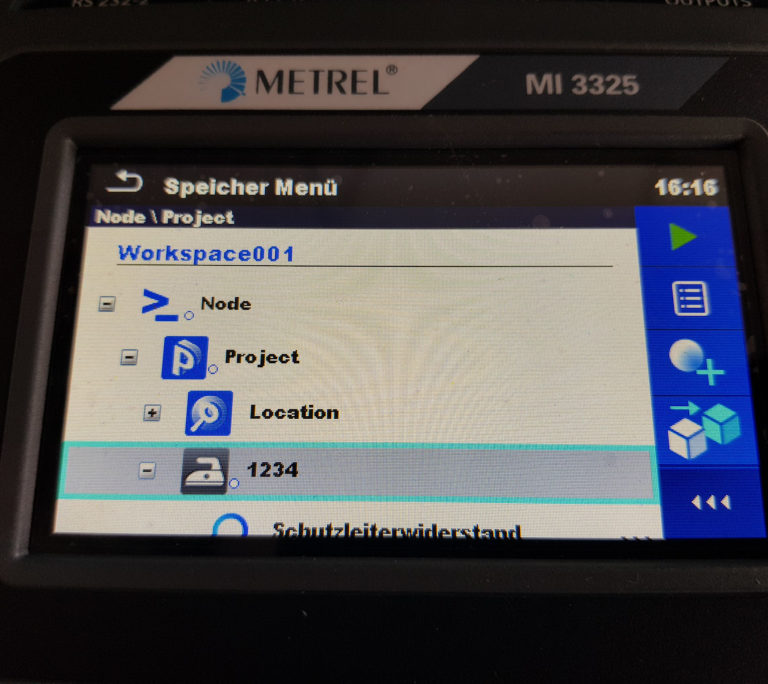

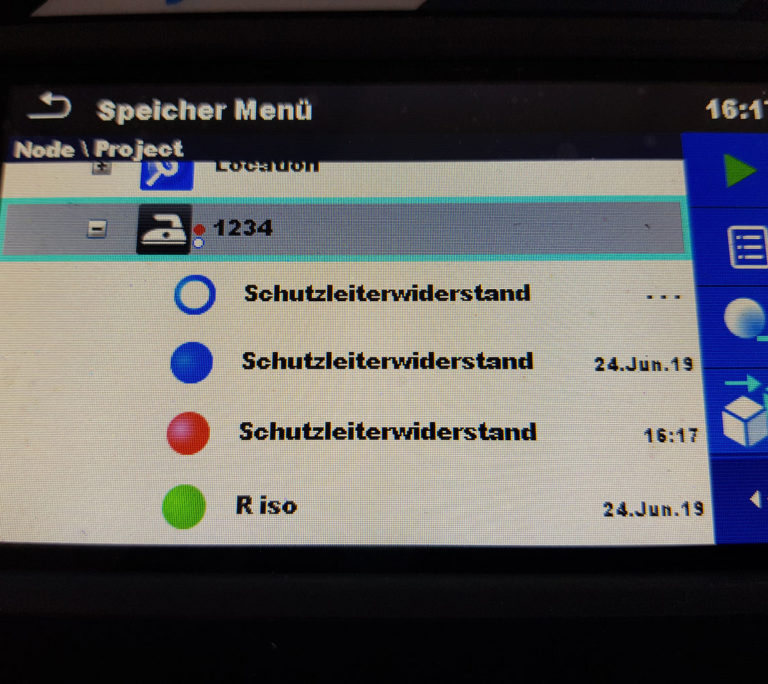

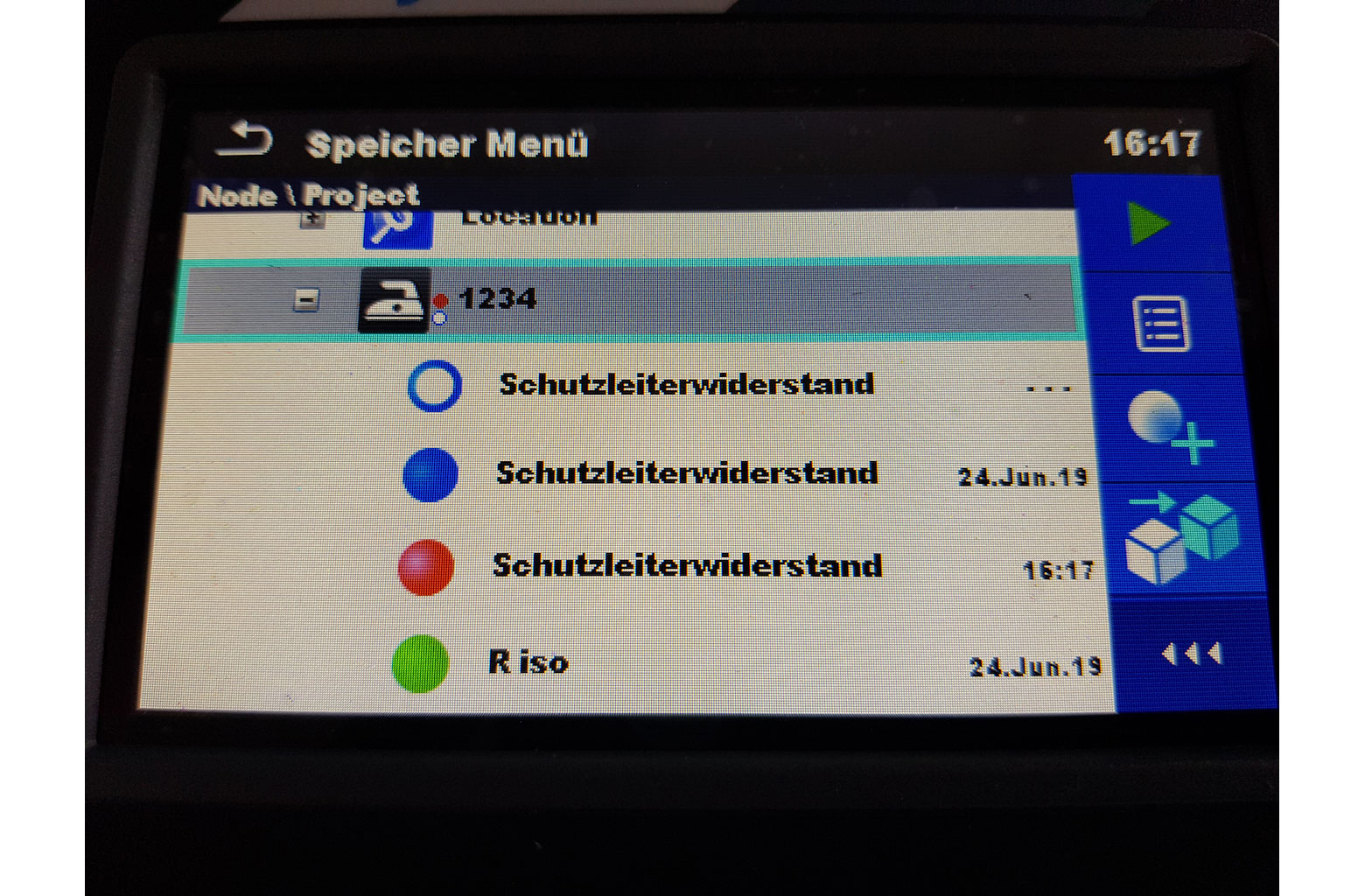

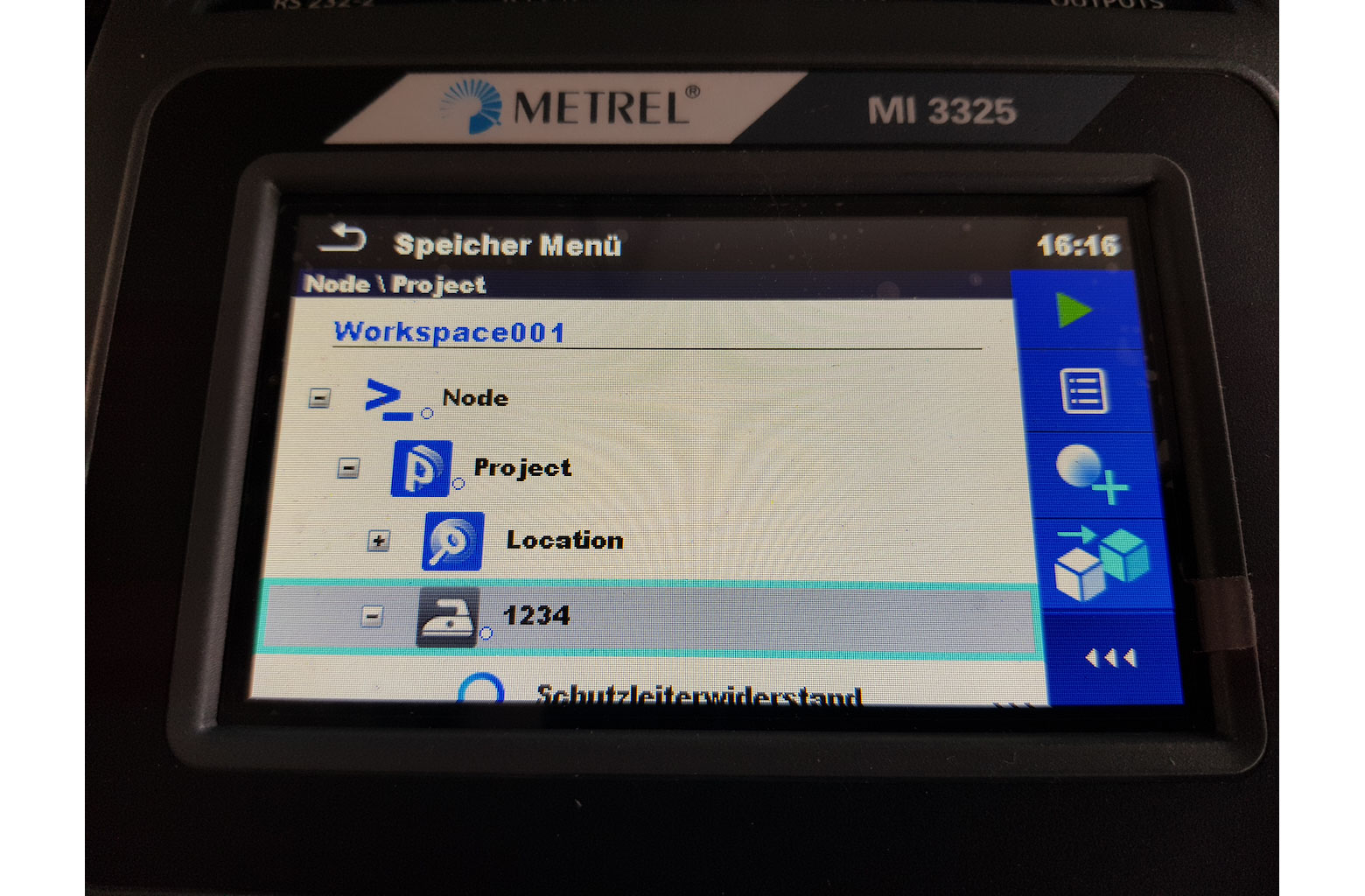

Der neue MultiServicerXD bietet in Verbindung mit dem CE-Adapter A 1460 eine perfekte und schnelle Lösung fur die Durchführung von Autotests über einen einzigen Prüfanschluss. Durch die Verwendung der PC-Software „Metrel Electrical Safety Manager“ kann der Anwender eigene Prüfsequenzen erstellen und diese auf das Prüfgerät hochladen. Es gibt zahlreiche Prüfsequenzen die Sie für die Prüfungen unterstützen. Der MultiServicerXD bietet eine HV Prüfung AC 100 V … 5 kV und das modernste SPEICHER MENU. Umfassende Prüfstrukturen bzw. -sequenzen beschleunigen die Arbeit immens. Der MultiServicerXD verfügt uber einen menügesteuerten, intuitiven 3,4“ Farb-Touch Screen, der die vollstandige Konfiguration und Durchführung von Prüfungen ermöglicht.

Messfunktionen

Widerstand (2W und 4W), 0,2A, 4A, 10 A, 25 A+ Spannungsabfall @ 10 A
HV AC, HV AC programmierbar 100V – 5000V
Isolationswiderstand (R Iso, R Iso-Sond) 50 V, 100 V, 250 V, 500 V, 1000 V (DC)
Ersatzableitstrom, (Iers, Iers-S) 110 V AC, 230 V AC

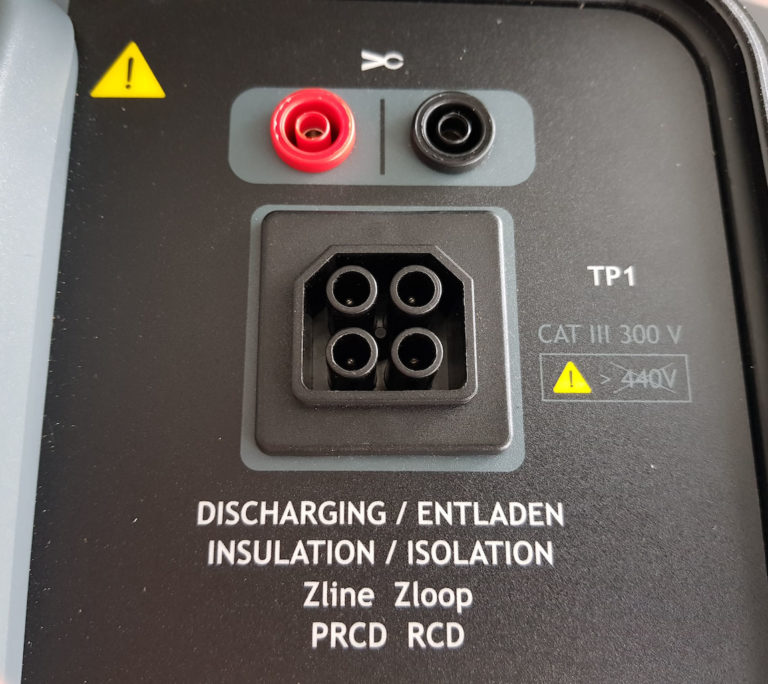

Z Loop - Schleifenimpedanz und Kurzschlussstrom (Ik, Ulpe, Uc(P))
Zs RCD - Schleifenimpedanz und Kurzschlussstrom im System mit RCD (Ik, pe, Uc(P))
Z Line - Leitungsimpedanz und Kurzschlussstrom (Ik, Uln)
Funktionsprüfung (Leistung P/S/Q, Spannung, Strom, cos phi, Frequenz, ThdU, ThdI, LF)
Berührungsstrom; RCD-Prüfung (RCD-Uc, RCD-t, RCD I)
Ipe – Differenzstrom
IPE Strom
Polarität

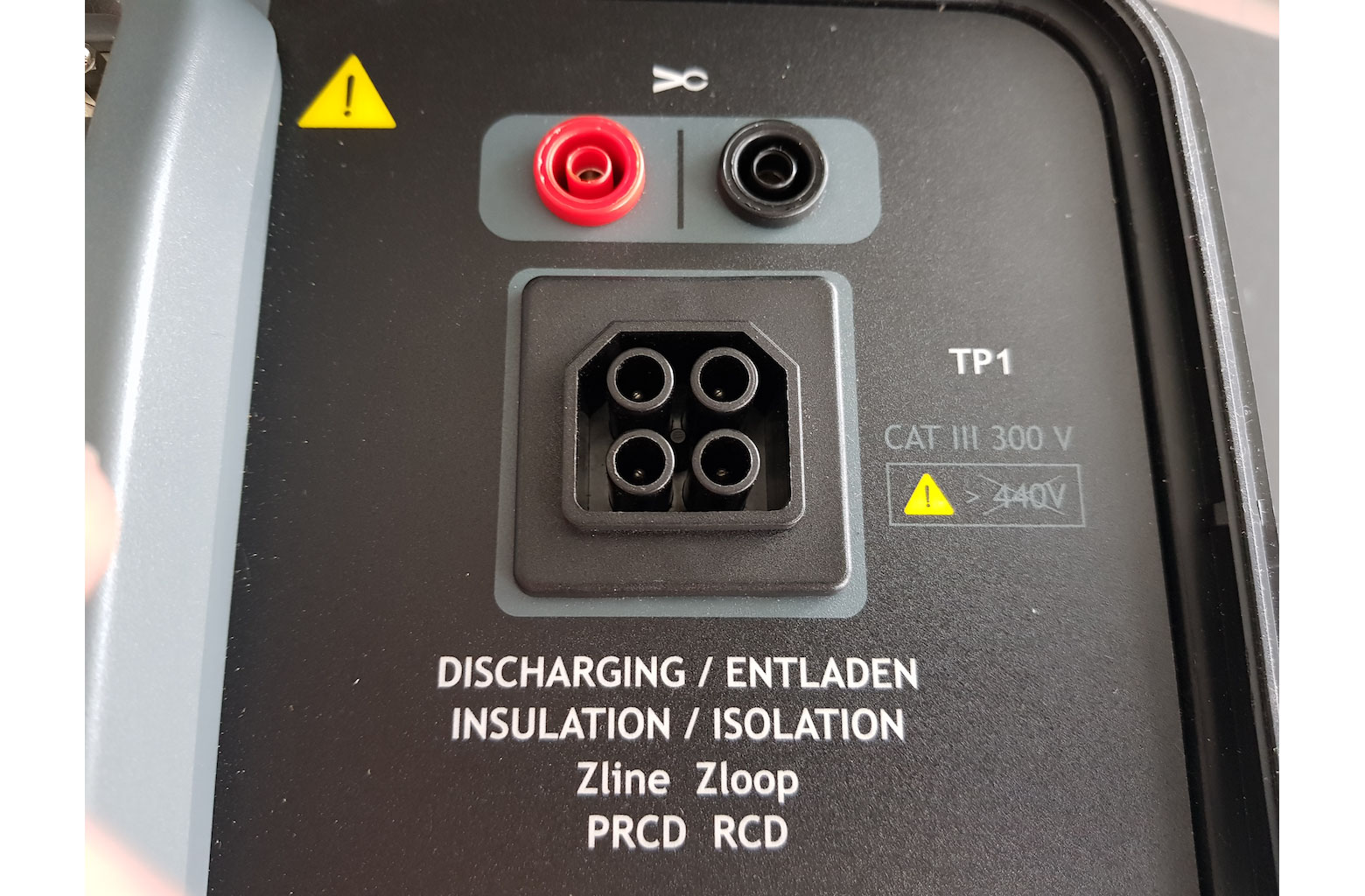

Zangenstrom
Spannung, Frequenz und Drehfeld
Varistor Prüfung
Spannungsabfall
Restspannung

Für folgende Normen

VDE 0701-702;
VDE 0100-600;
EN 60204 (VDE 0113);
EN 61439 (VDE 0660);
EN 60974-4 (VDE 0544-4);
EN 50191(VDE 0104);
AS/NZS 3760
AS / NZ 3017
BS 7671 17th EDITION
IEC/EN 60364
IEC/EN 61008
IEC/EN 61009
IEC/EN 61439

Wichtigste Merkmale

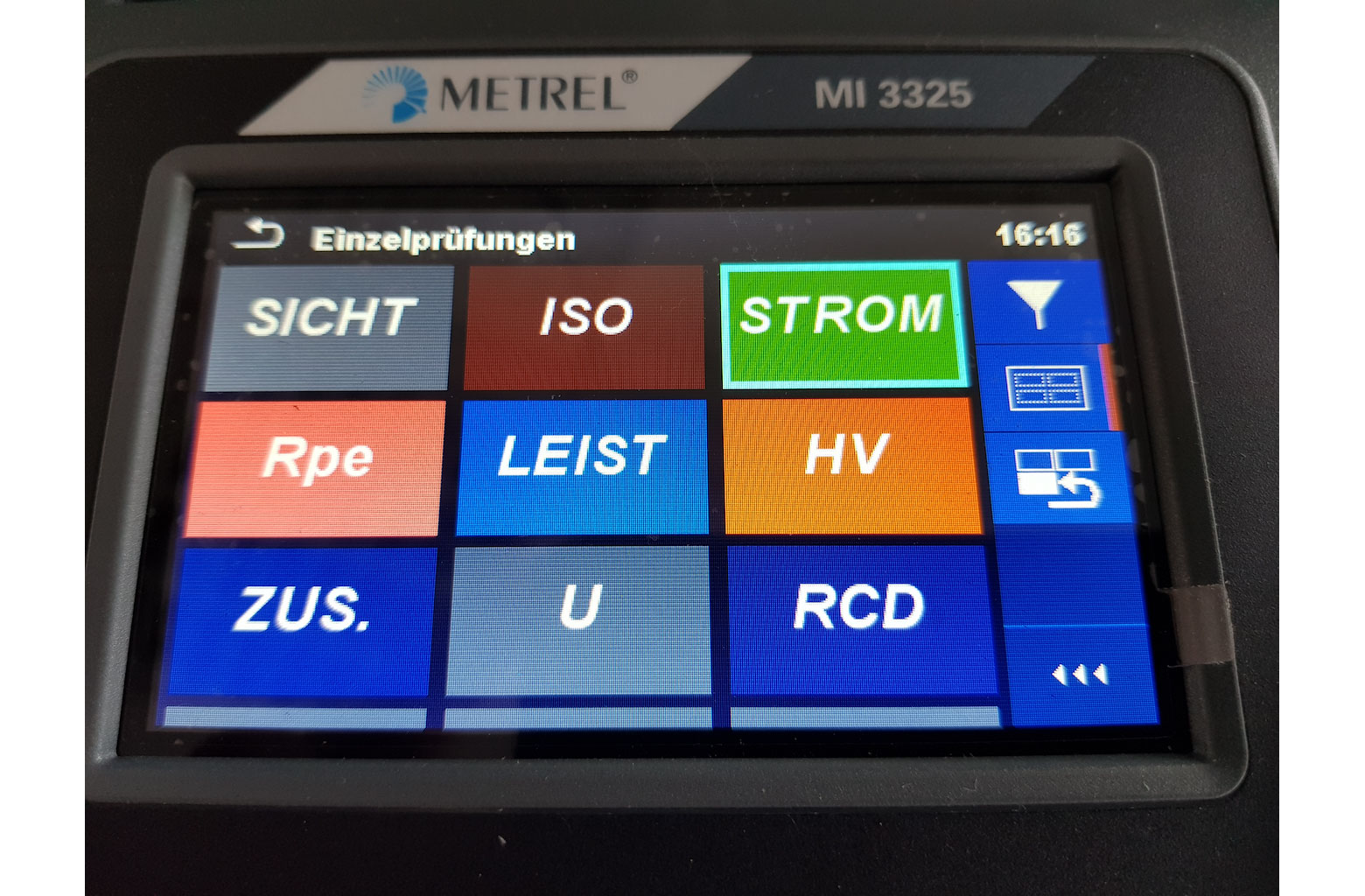

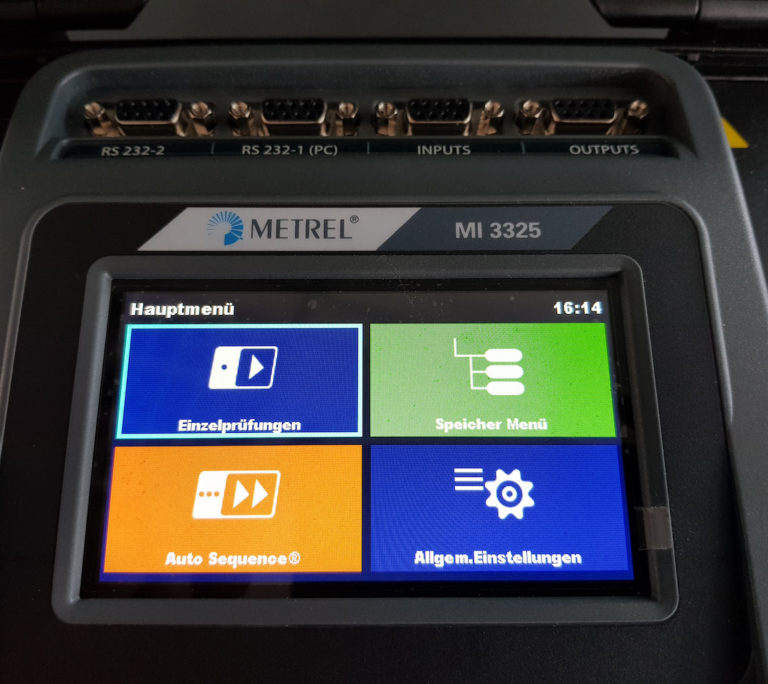

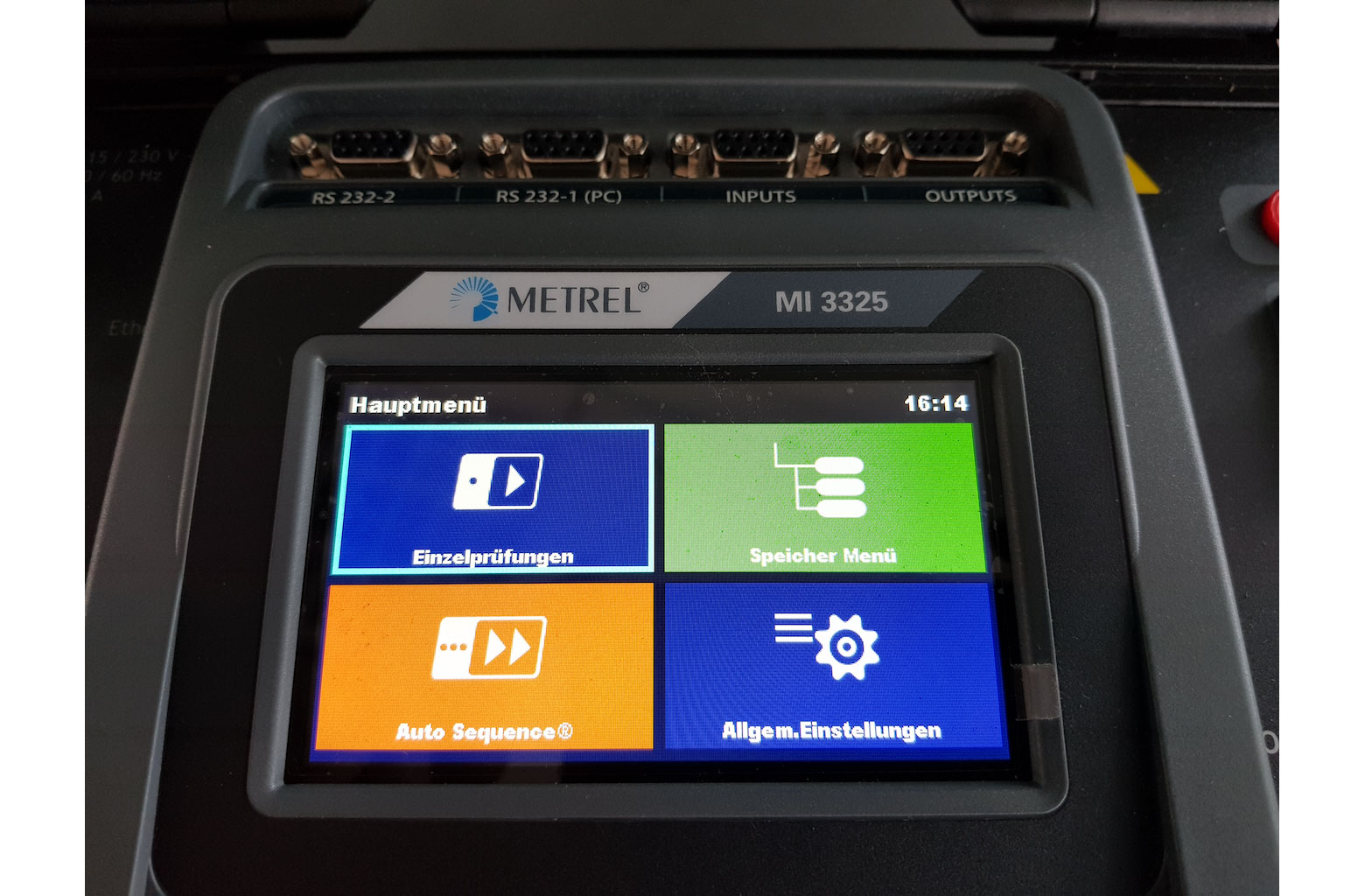

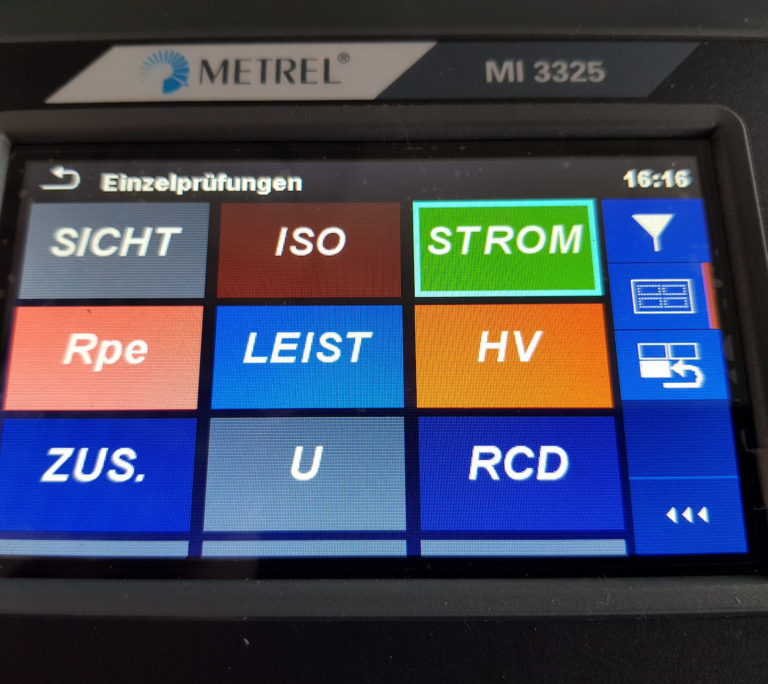

Touch Screen: hochauflösender Farb Touch Screen, 4,3 ”TFT

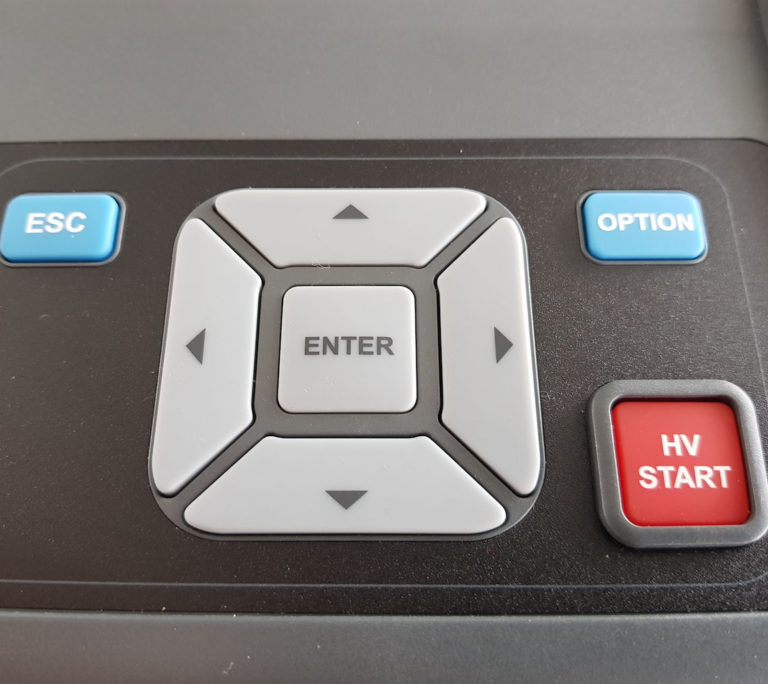

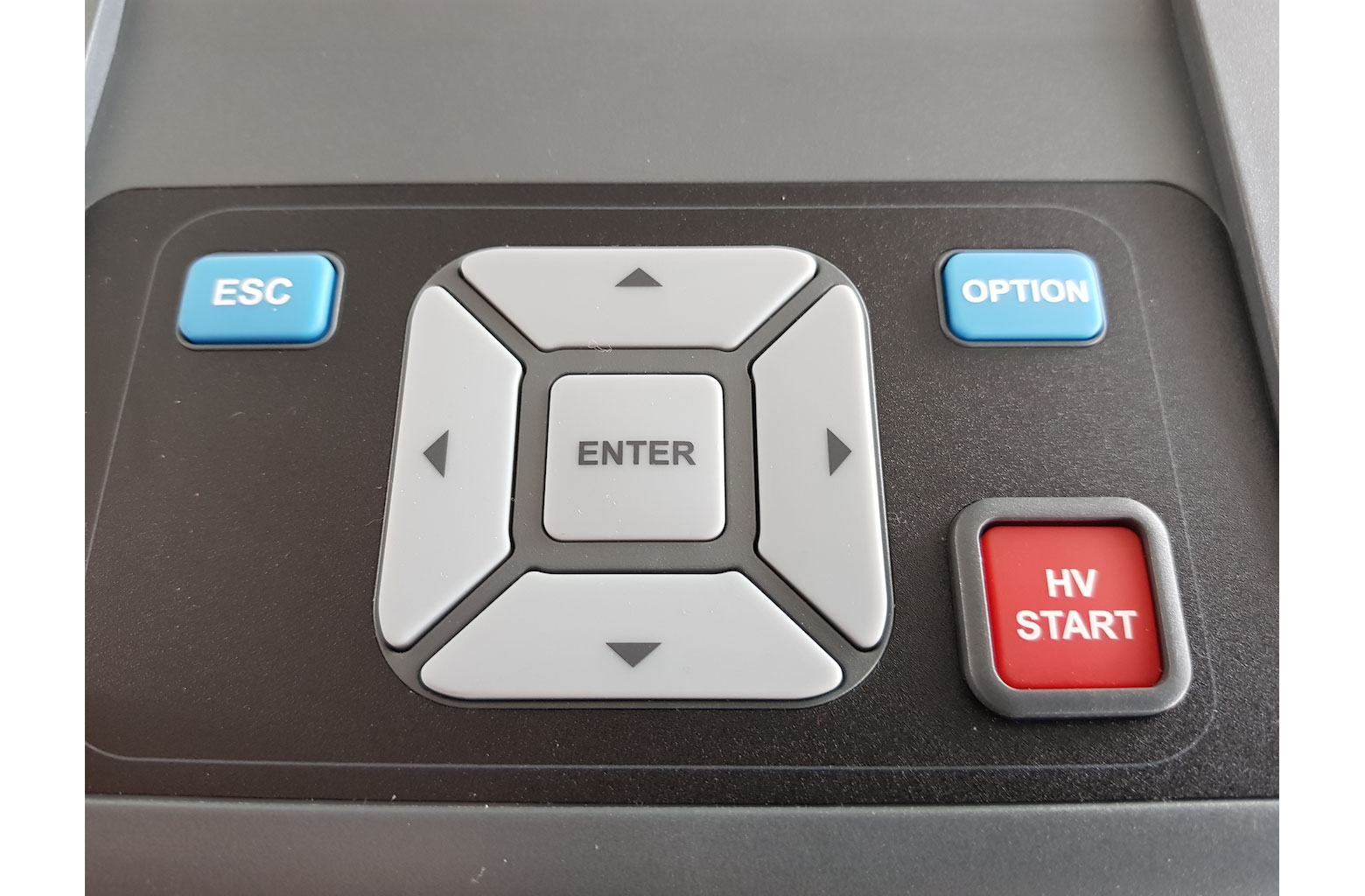

Zweifache Bedienmöglichkeit: Tastatur und Touch Screen ermöglichen es dem Benutzer, das Prüfgerät in beliebiger Weise zu steuern

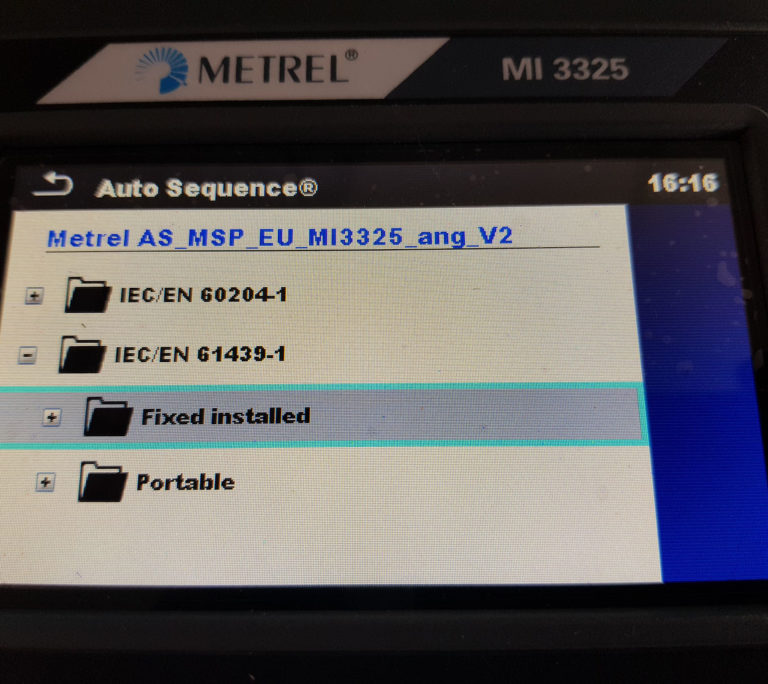

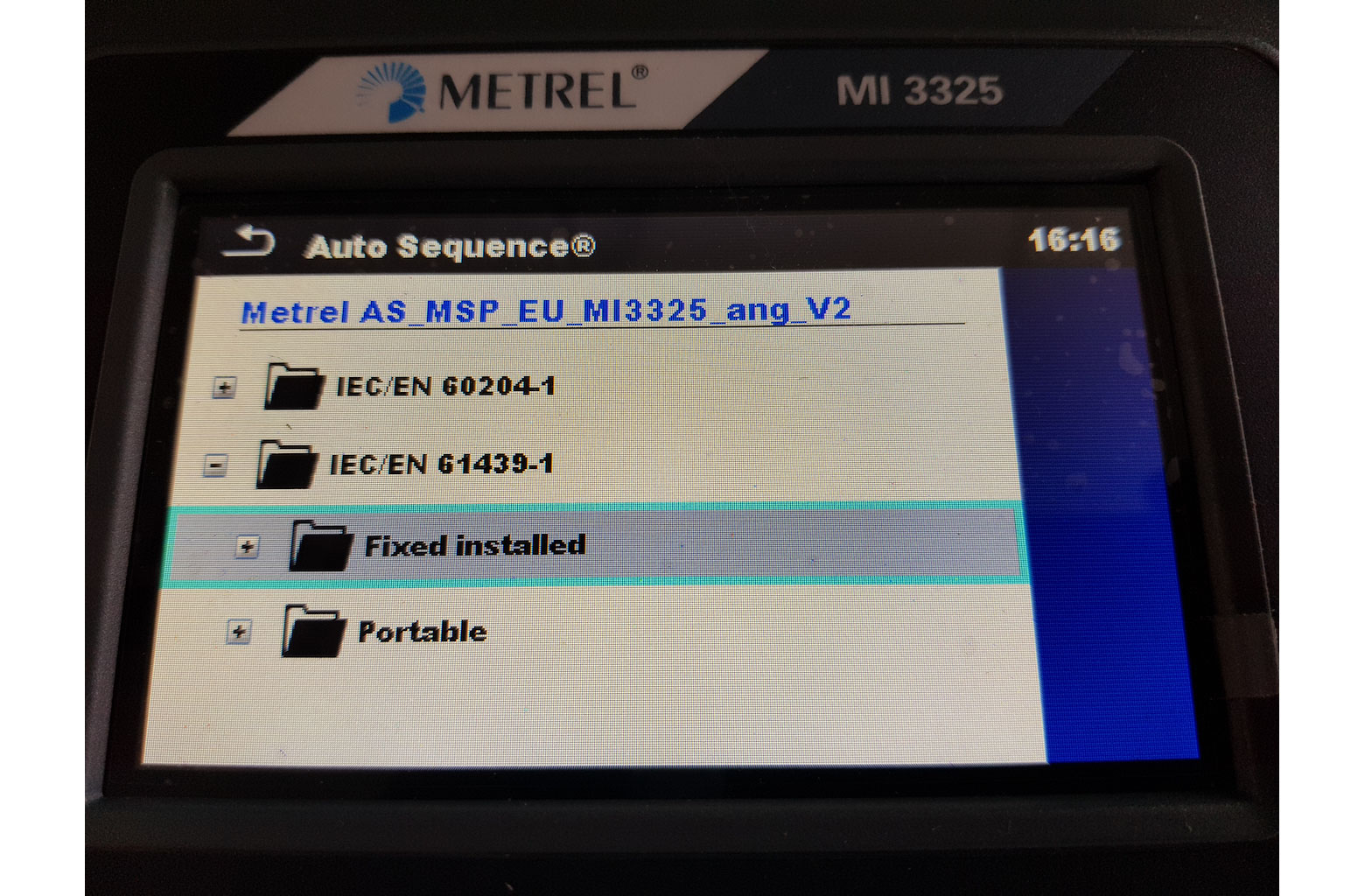

Vordefinierte AUTO SEQUENCEs®: ermöglichen eine einfache und schnelle Durchführung der Prüfsequenz für den ausgewählten Prüfling
Unterstützung für RCD Prüfung: Alle Prüfgeräte unterstützen das Prüfen von A-, AC-, B-, B + und F RCDs
Prüfung von Schweißgeräten (nur in Verbindung mit dem A 1422): MultiServicerXD unterstützt die Prüfung von Schweißgeräten gemäß EN 60974-4/VDE 0544-4
Funktiosprüfungen
Sichtprüfungen
Eigene Sicht- und Funktionsprüfungen
Integrierte Hilfe-Bildschirme für die Referenzierung vor Ort
Integrierte Sicherungstabellen für die automatische Auswertung der Line / Schleifenimpedanz Ergebnisse
Überwachung aller 3 Spannungen in Echtzeit

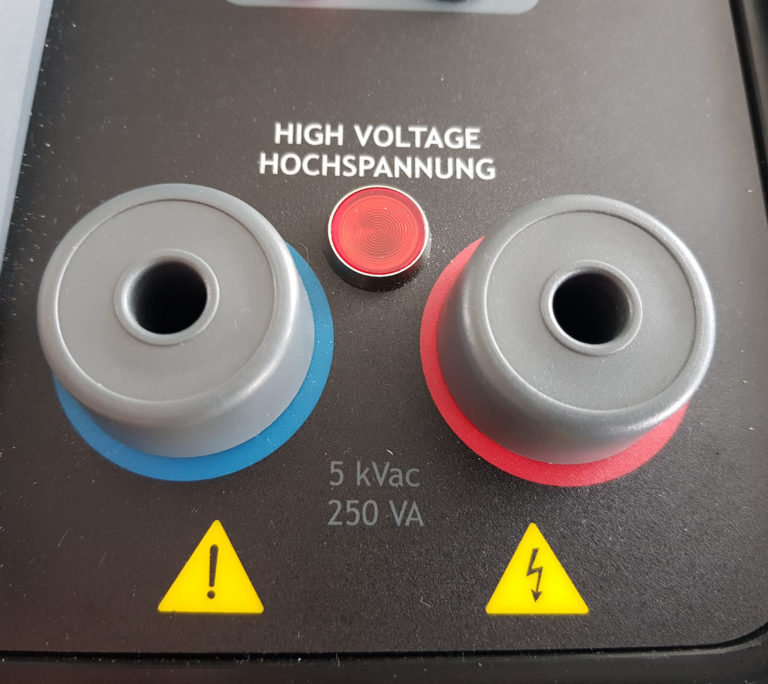

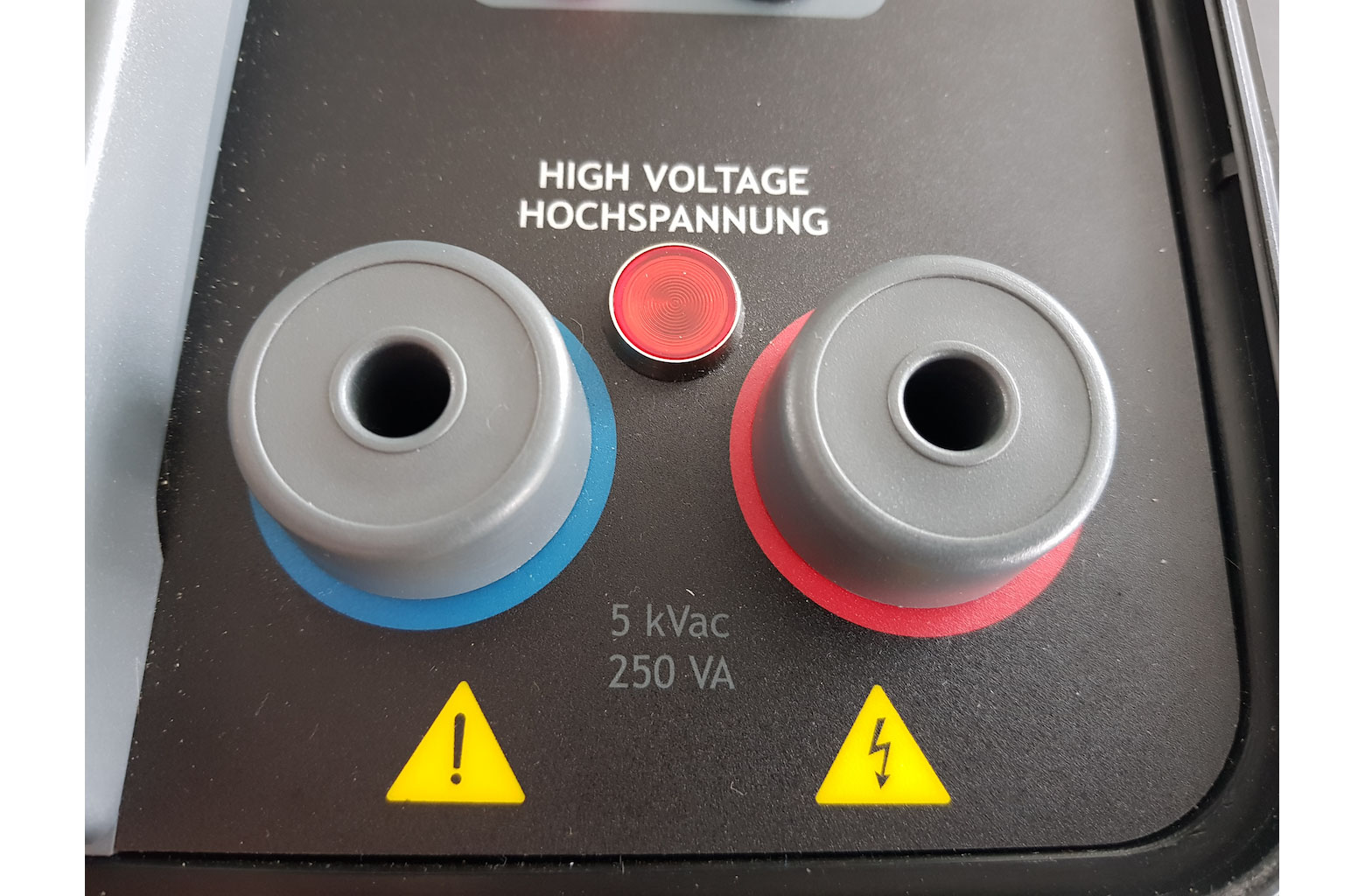

Hi Pot: Hochspannung AC (5kV @ 250 VA)

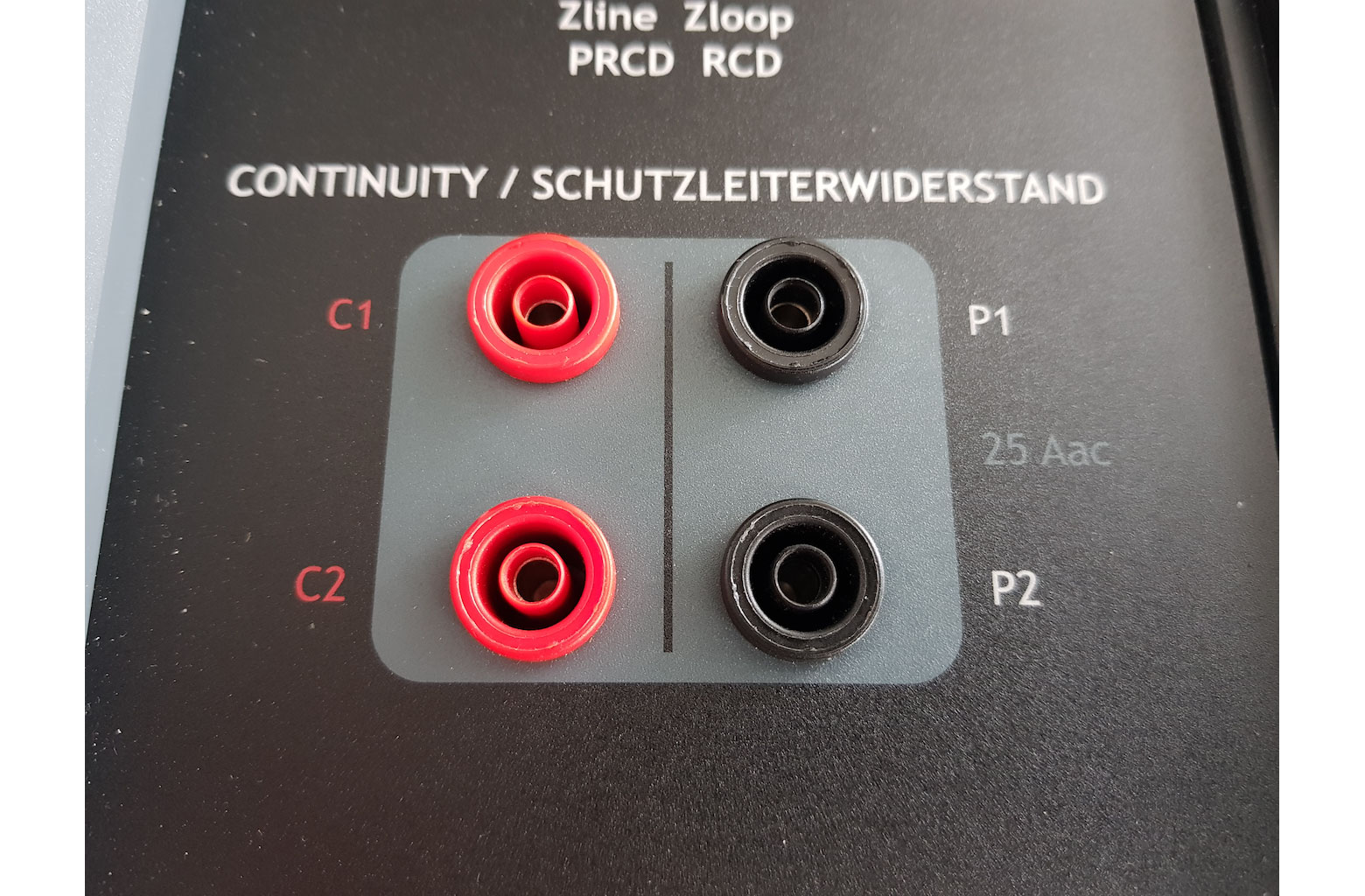

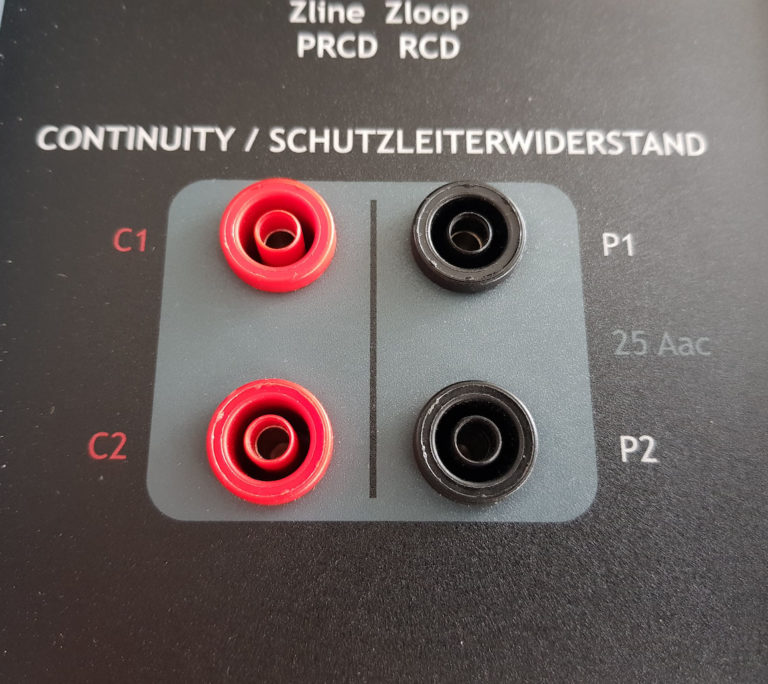

Widerstand: 4 – Leiter Schutzleiterwiderstandsprüfung mit wählbaren Prüfstrom (0,2 A, 4 A, 10A, 25A), ermöglicht genaue Messungen

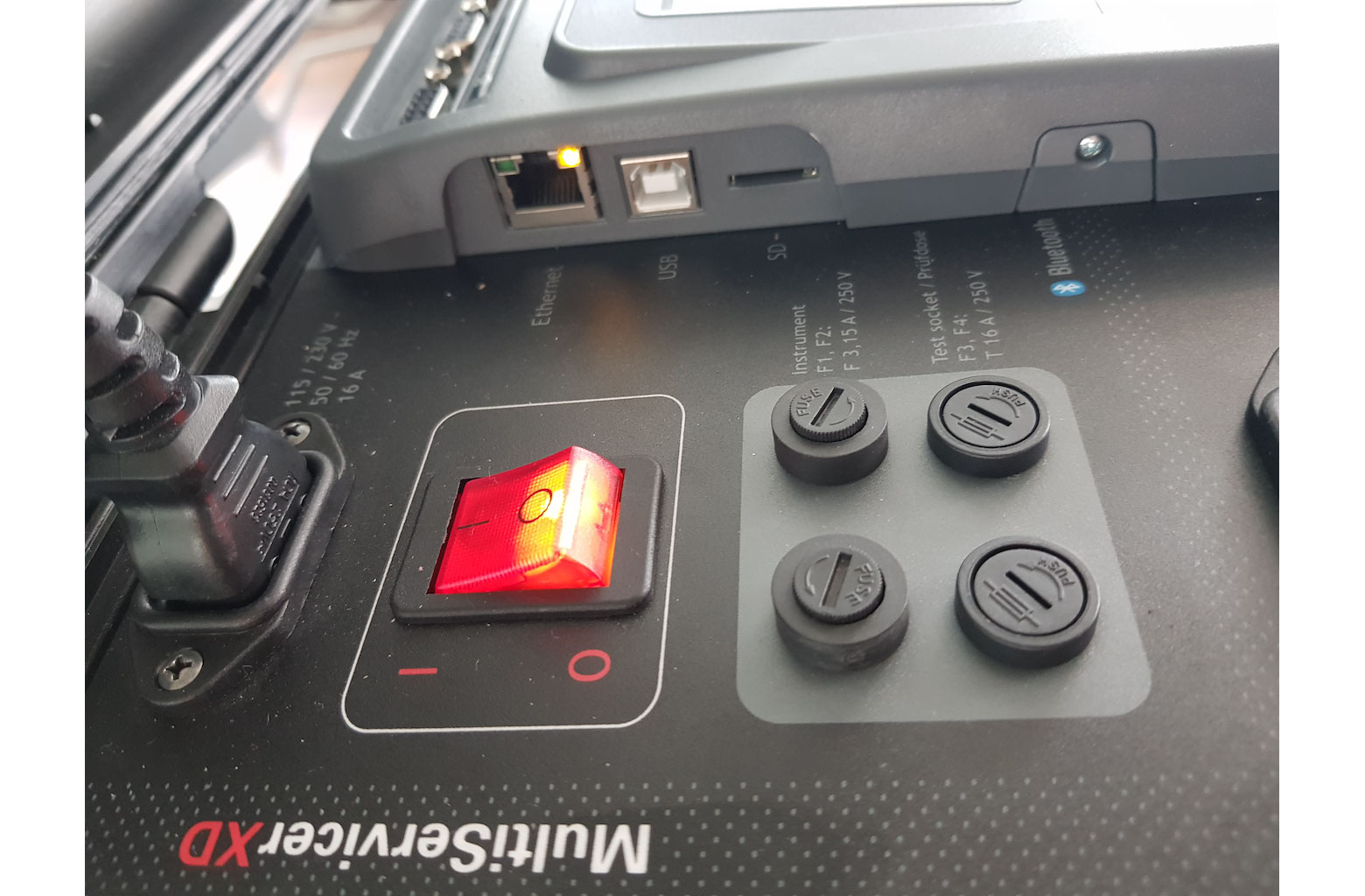

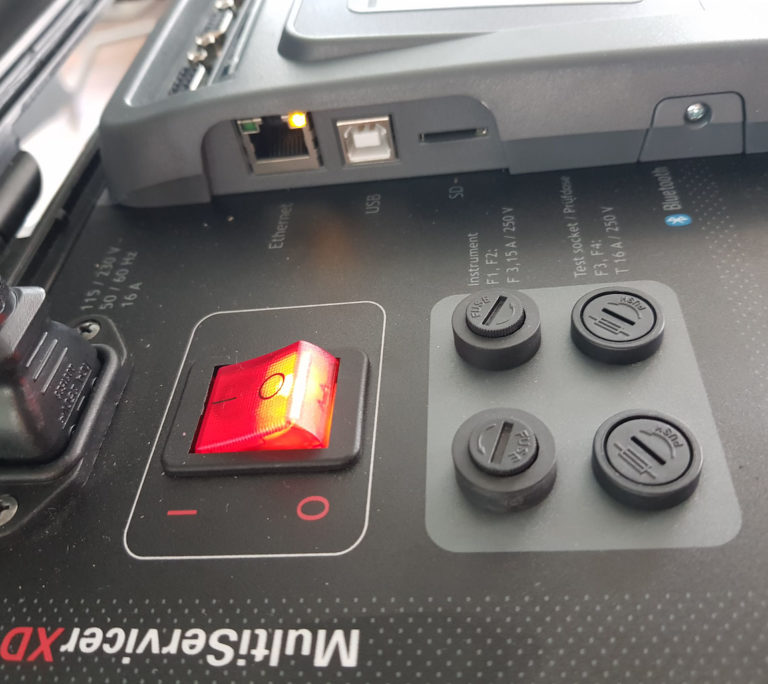

Kommunikation: 4x – RS232, USB, Ethernet und Bluetooth Kommunikationsschnittstellen ermöglichen das Herunterladen, Hochladen von Daten und die Fernsteuerung des Prüfgeräts
Multi-Systemprüfung: das Prüfgerät kann in TT-, TN-, IT- und 115-V-Versorgungssystemen verwendet werden
Automatisiertes RCD Prüfverfahren (RCD AUTO)
Automatisiertes Impedanzprüfverfahren (Z AUTO)

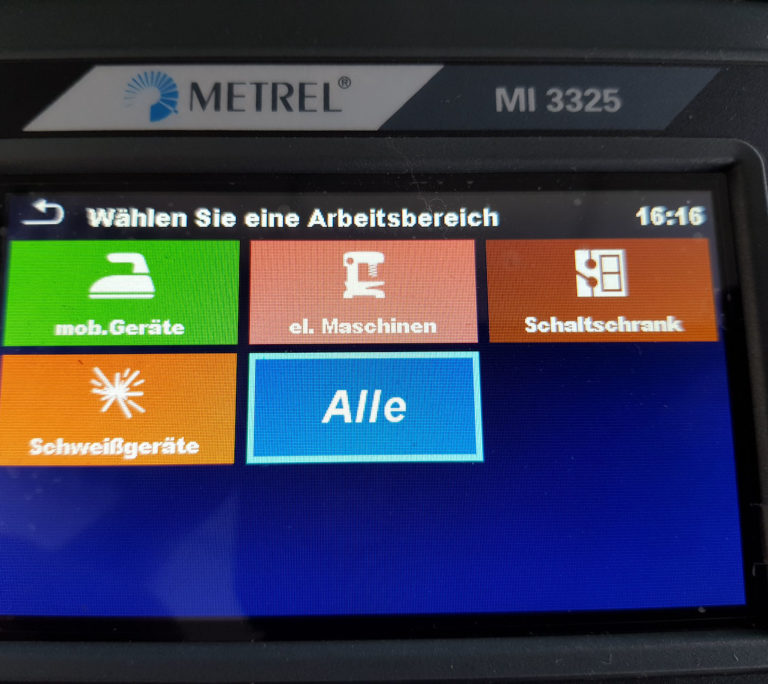

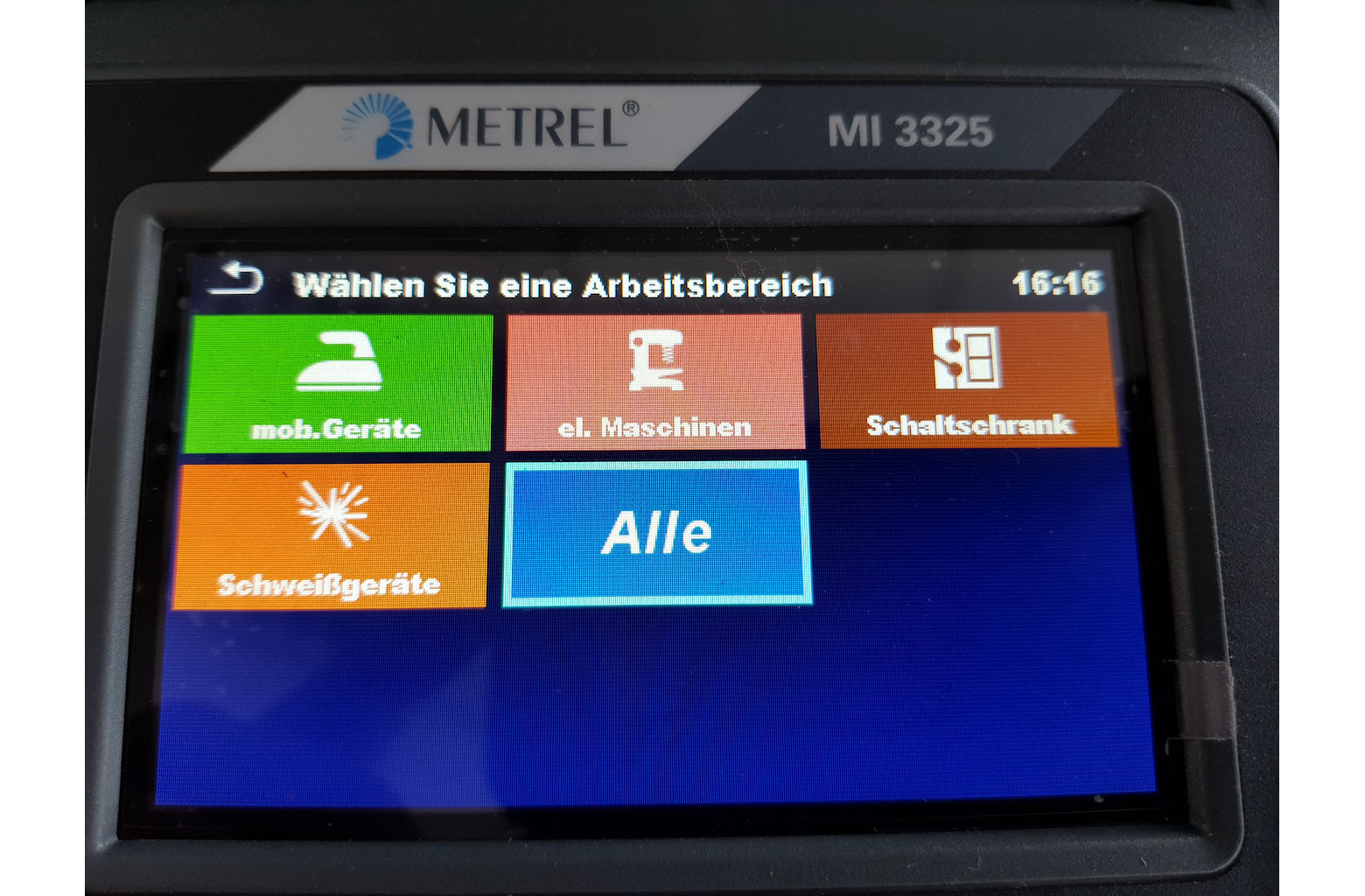

Filterung der Messungen nach dem ausgewählten Arbeitsbereich
Großer Speicher: Unterstützung für microSD Speicherkarten, 8 GB-Karte im Gerät integriert, auf 32 GB erweiterbar
PC SW Metrel ES Manager: ermöglicht die Erstellung von Prüftstrukturen, eigen definierten AUTOSEQUENCE®s, professionellen Prüfberichten und den Datentransfer für die Archivierung
