Modulare Energiedatenerfassung

Das modulare Leistungs-Signalerfassungssystem ermöglicht präzise Aufzeichnung von Leistung (Strom, Spannung), Digital- und Analogsignalen sowie Temperatur alsauch umfänglicher Zählerstandserfassung (Gas, Strom, Wasser u.v.m).
Von kleiner modularer Messung mit Display bis hin zur Aufzeichnung und Visualisierung der Messergebnisse völlig frei auf Ihre Anwendung zusammenstellbar.





Zählerstandserfassung Pflegeheime

Basis: Modulare Datenaufzeichnung

Bestehend aus einem Speicherbaustein, einem Display und den jeweiligen Bausteinen Ihrer Wahl entsteht ein kompaktes System, welches direkt vor Ort an der Maschine oder im Schaltschrank eingesetzt werden kann, um alle Daten mit einem Zeitstempel versehen aufzuzeichnen.

• Strom

• Gase (Ergas, Stickstoff u.v.m)

• Wärmemenge

• Wasser

sowie nahezu alle weiteren Medien wie Temperaturen, Drücke, Strömung, Durchflüsse u.s.w

Mit Hilfe des Displays können sowohl Zählerstands– als auch die Momentanwerte leicht erkennbar abgelesen werden. Die 5 integrierten Impulseingänge ermöglichen den Anschluss diverser, auch schon vorhandener, Sensorik.

Mehrere Grenzwerteinstellung schaffen die Möglichkeit individuelle Über-oder Unterschreitungen zu erfassen und an eine übergeordnetet Steuerung zu übergeben.

Erweiterung 1: Fernzugriff

Durch den Fernzugriff in Form einens 19 Zoll Rack Servers (Busmaster) lassen sich alle gemessenen Daten via Webbrowser von Ihrem PC auslesen. Der Gerätespeicher des Grundsystems wir automatisch erfasst und gesichert gleichzeitig fungiert der Busmast als „Watchdog“ und überwacht sowohl den Ordnungsgemässen Messbetrieb alsauch die Hardwarefunktionalität so das eine Umfängliche Datensicherheit gewährleistet werden kann.

Darüber hinaus ermöglich der Busmaster  einen unkomplizierten Zugriff auf alle Funktionen und Parameter des Grundsystems sodass diese auch aus der Ferne angepasst werden können.

Optional gibt es die Möglichkeit, via OPC/UA-Schnittstelle die Messergebnisse in Ihr hauseigenes System oder Leitstelle zur Weiterverarbeitung zu übergeben.

Die Servervariante ist ein Standalone-System welches keine Folgekosten nach sich zieht.



Erweiterung 2: Auswertung und Analyse der Messdaten

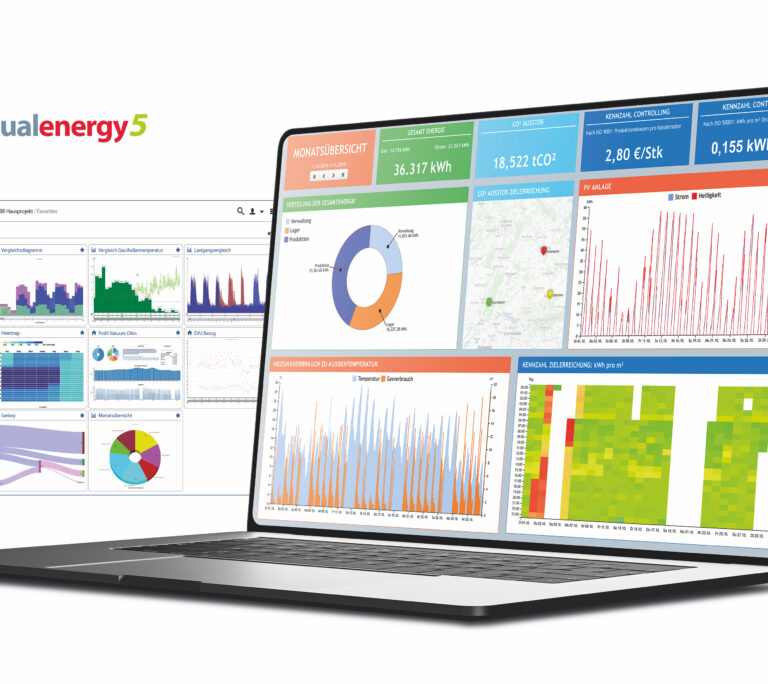

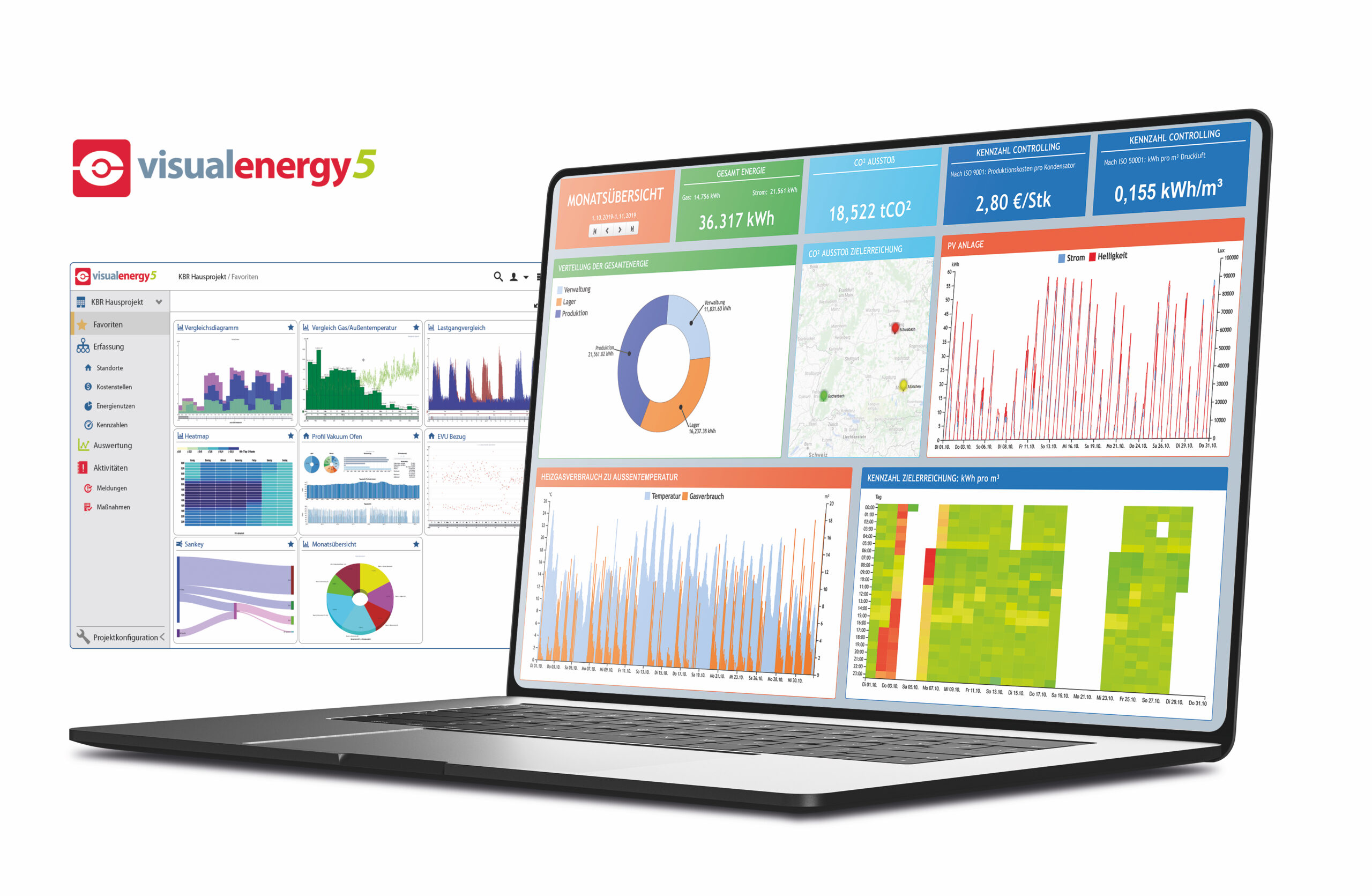

Im Zusammenhang mit dem Fernzugriff können aus allen gemessenen Daten Dashboards, Diagramme, Berichte, Kostenstellen, Kennzahlen sowie Energienutzen erstellt werden.

Beispiel Diagramme:
• Pegel-Zeit-Diagramm
• Filteranalyse
• Heatmap
• Zeitvergleichs-Diagramm
• Regressionsanalyse
• etc.

Beispiel Berichte:
• Jahresbericht
• Kostenstellen- /Energienutzen-Bericht
• Drittmengenabgrenzung
• etc.

Die Auswertesoftware ist ebenfalls eine Kaufoption welche keine Folgekosten nach sich zieht.

Erweiterungsmodule

multimess D4-BS

multimess D4-BS

  • Speicher:                         Keiner, wird in das Grundgerät geschrieben
  • Eingänge:                        3 x Volt, 3 x Ampere
  • Ausgänge:                       —



Einsatzbereich:

  • Energieerfassung von einem 3-Pasigen oder 1-Phasigen Abgängen
  • Erfassung von der momentanen Leistungsaufnahme
  • Erfassung der Stufenströme einer Komp für secureC
multisio D2-4AI

multisio D2-4AI

  • Speicher:                         Keiner, wird in das Grundgerät geschrieben
  • Eingänge:                        4 Analog
  • Ausgänge:                       —



Einssatzbereich:

  • Erfassung von Analogsignalen jeglicher Energieform
multisio D2-4DI

multisio D2-4DI

  • Speicher:                         Keiner, wird in das Grundgerät geschrieben
  • Eingänge:                        4 Digital
  • Ausgänge:                       —



Einssatzbereich:

  • Verbrauchserfassung
  • Zustandsprotokollierung
  • Betriebsstundenerfassung
multisio D2-4CI

multisio D2-4CI

  • Speicher:                         Keiner, wird in das Grundgerät geschrieben
  • Eingänge:                        4 Strom 0-5A
  • Ausgänge:                       —



Einssatzbereich:

  • Erfassung von Strömen bis 5A
multisio D2-4TI

multisio D2-4TI

  • Speicher:                         Keiner, wird in das Grundgerät geschrieben
  • Eingänge:                        4 Temperatur (-40 °C bis +40 °C, -20 °C bis +80 °C, -10 °C bis 105 °C)
  • Ausgänge:                       —



Einssatzbereich:

  • Temperaturerfassung über PT 1000 Fühler

Downloads

Anfrage & Beratung

Für dieses Produkt bieten wir:

Verkauf
Technischen Support
Einweisungen / Schulungen
Kalibration
Reparatur
Ersatzteilbeschaffung
Software-Update

Nutzen Sie einfach dieses Formular oder rufen Sie uns an: 040-32844537








    *Pflichtfeld

    Bilder

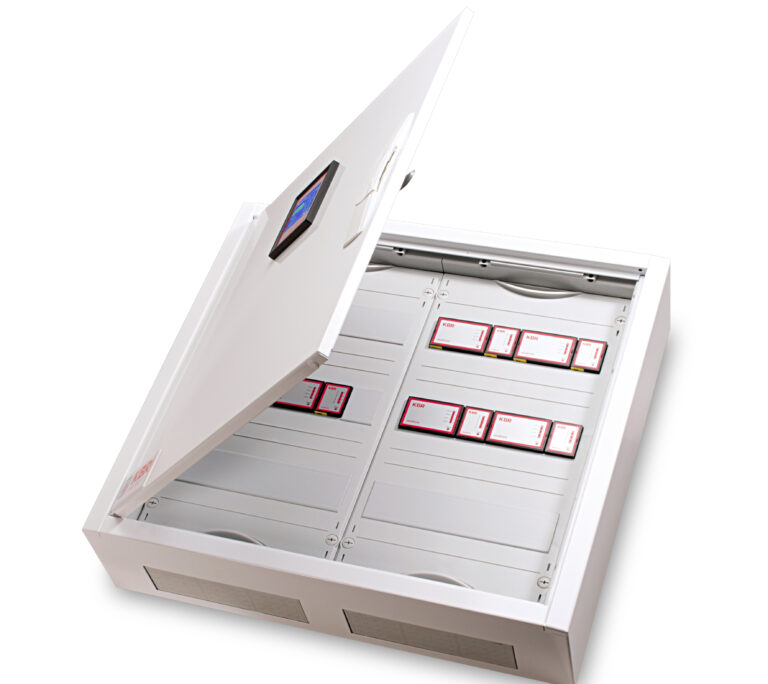

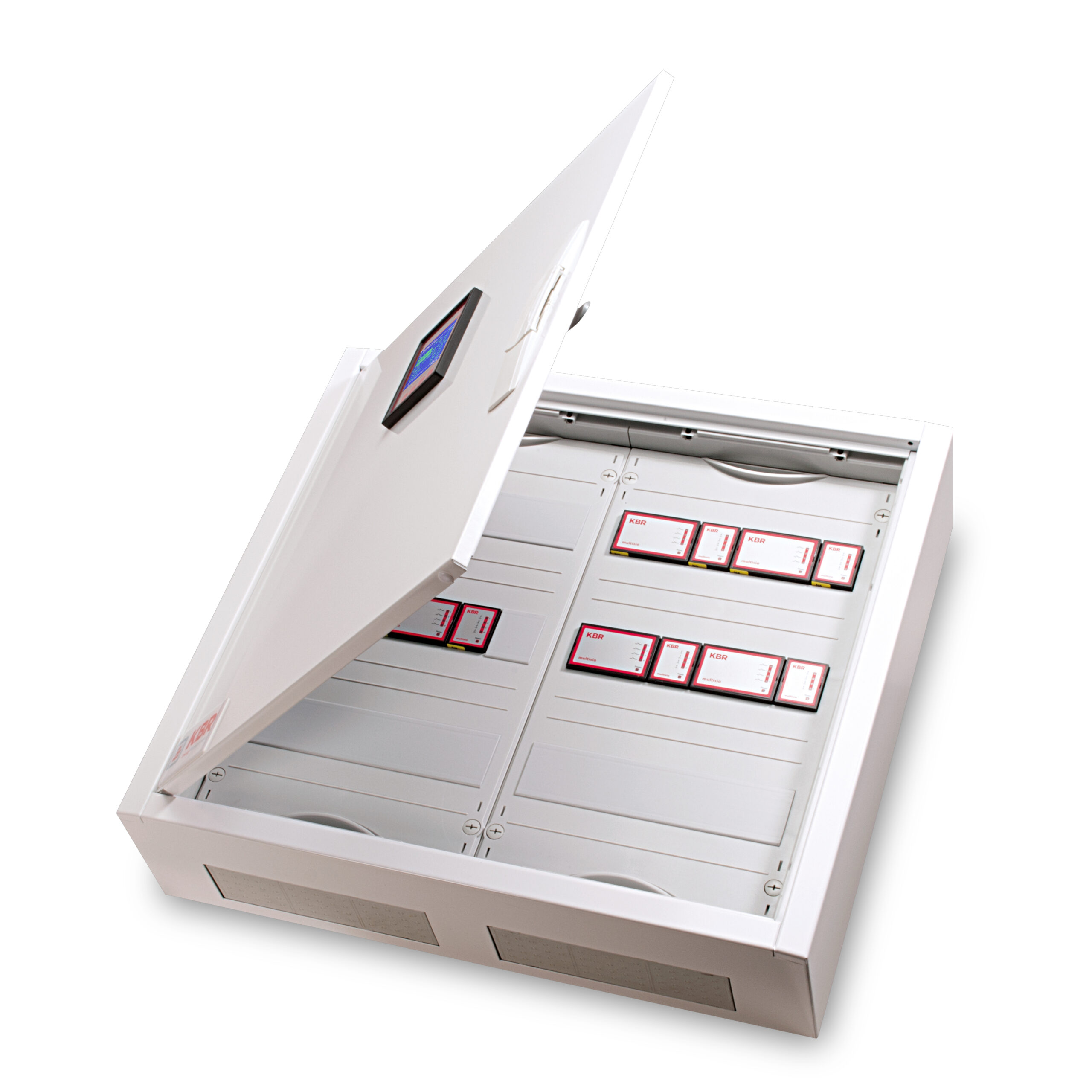

    Auch vorkonfiguriert im Schaltschrank erhältlich.

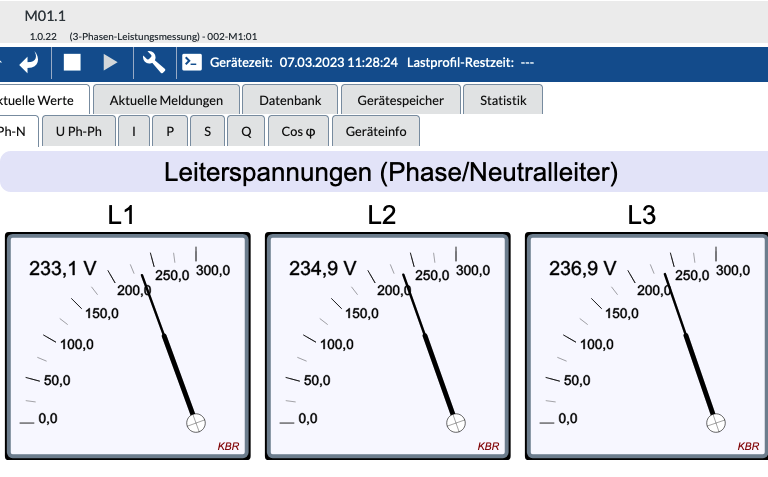

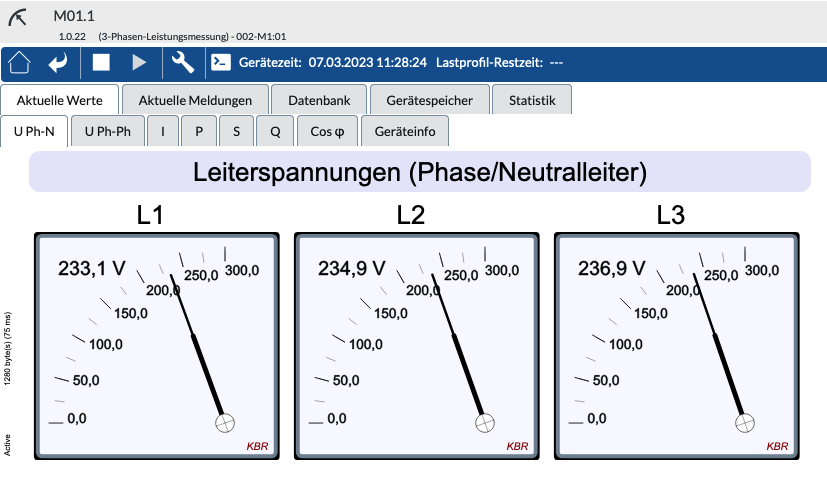

    Darstellung der Livewerte (Erweiterung: 1)

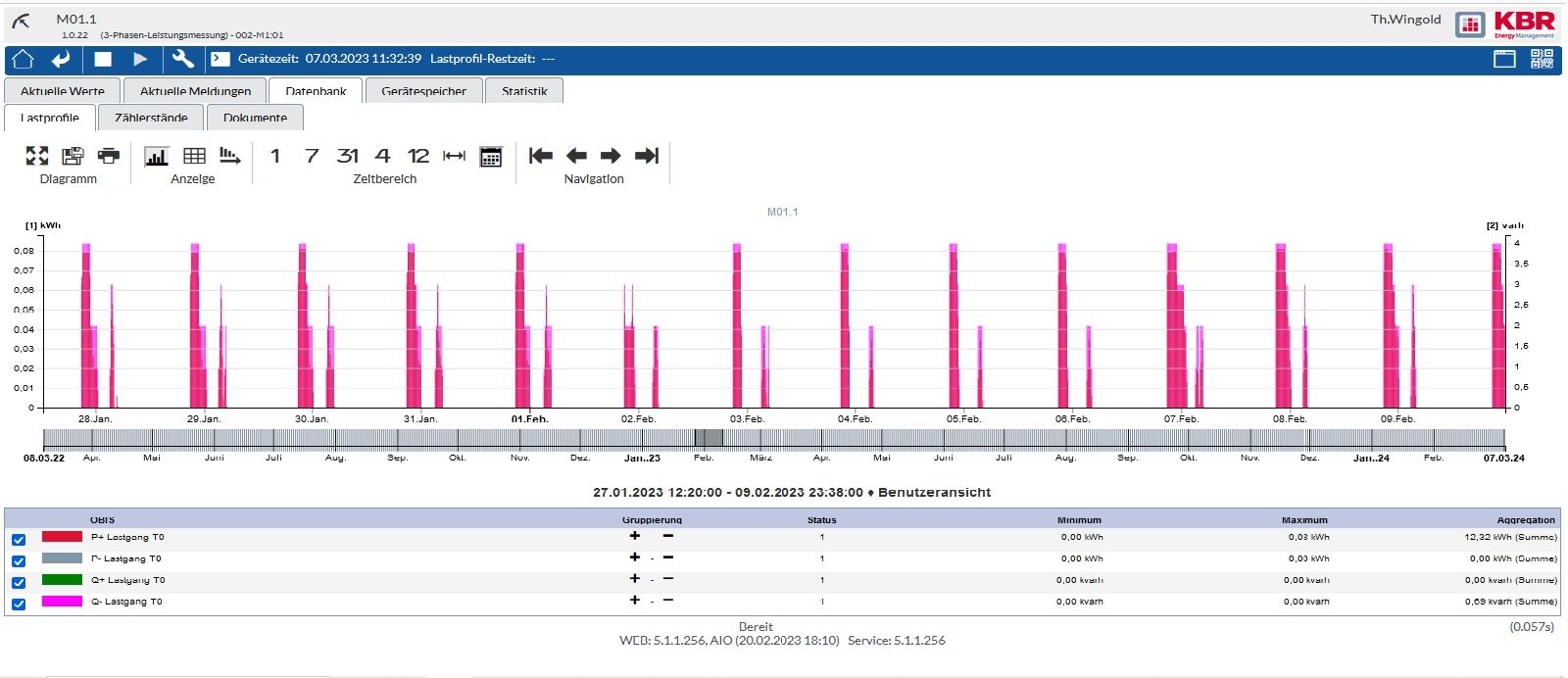

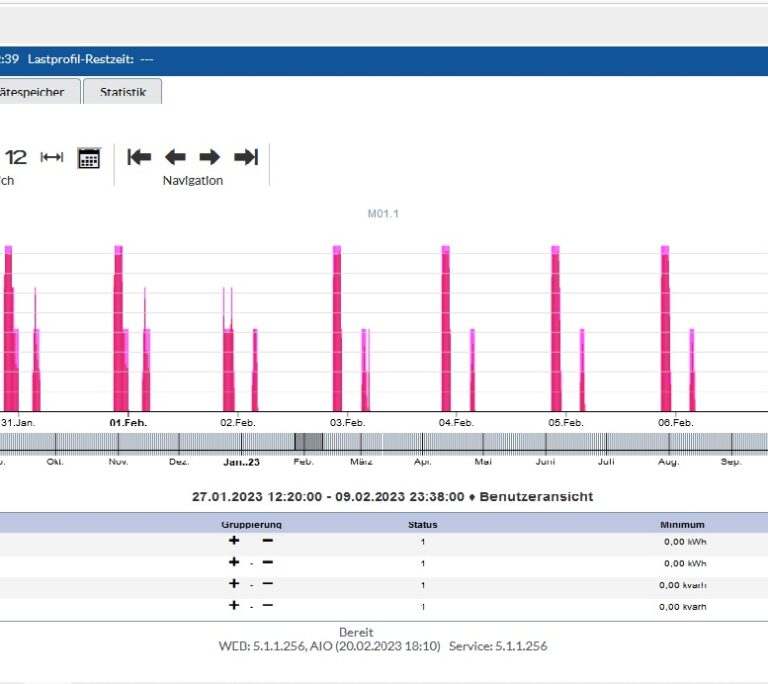

    Darstellung der Messwerte als Diagramm (Erweiterung: 1)

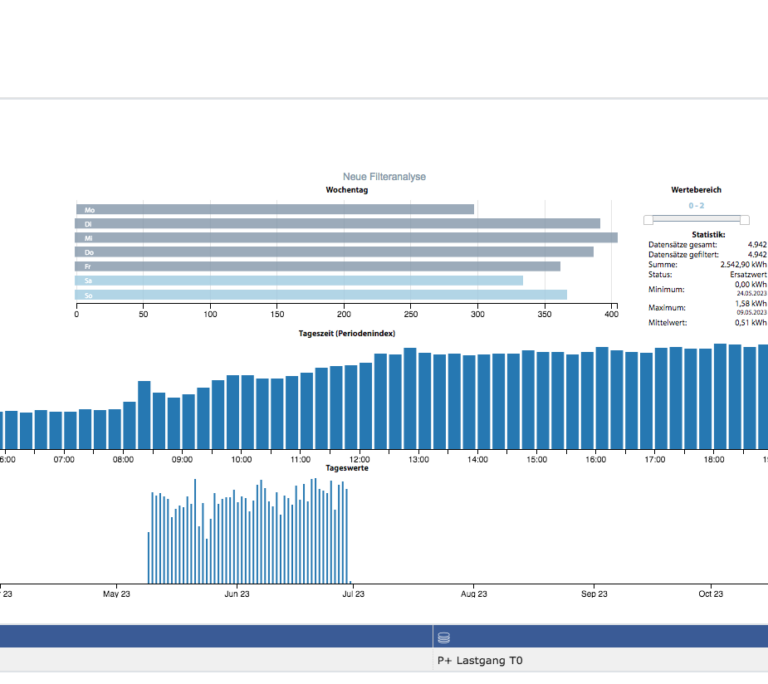

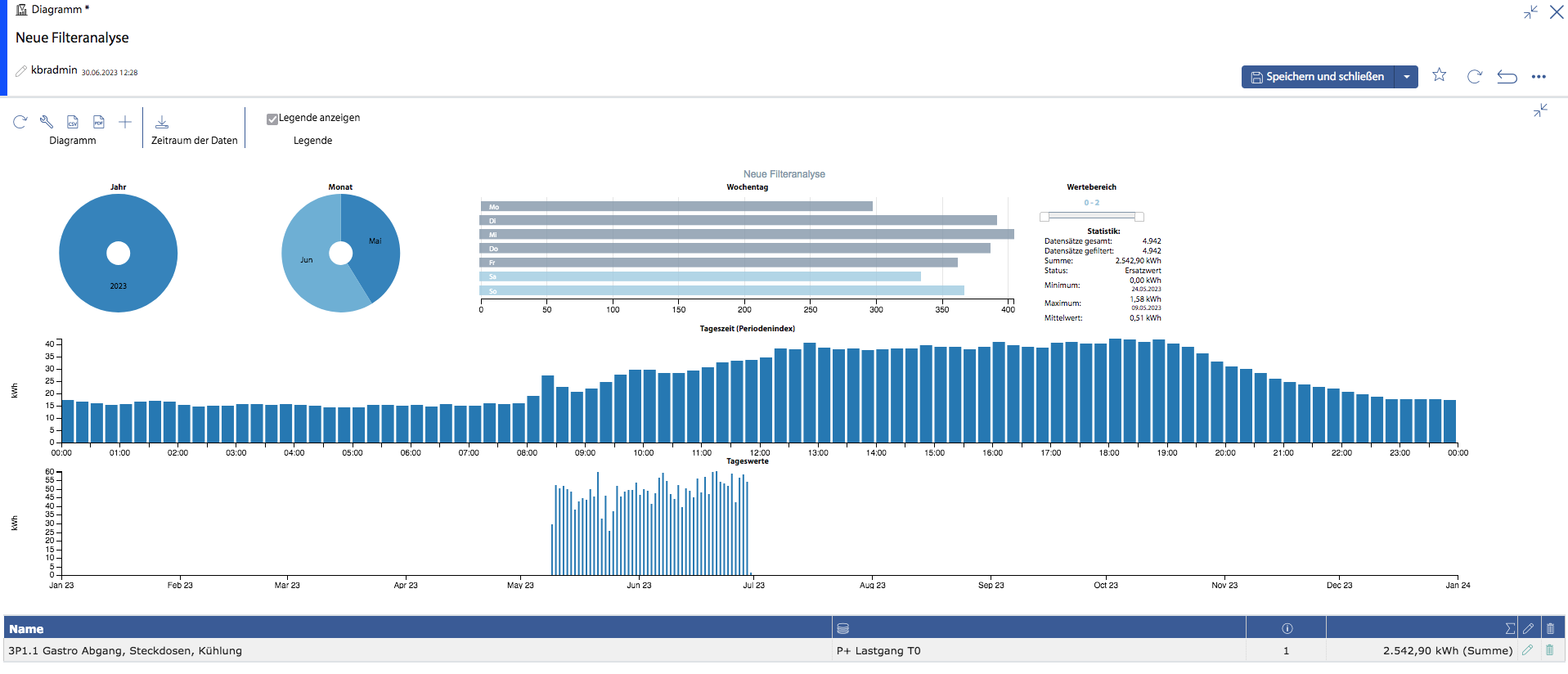

    Filteranalyse (Erweiterung: 2)

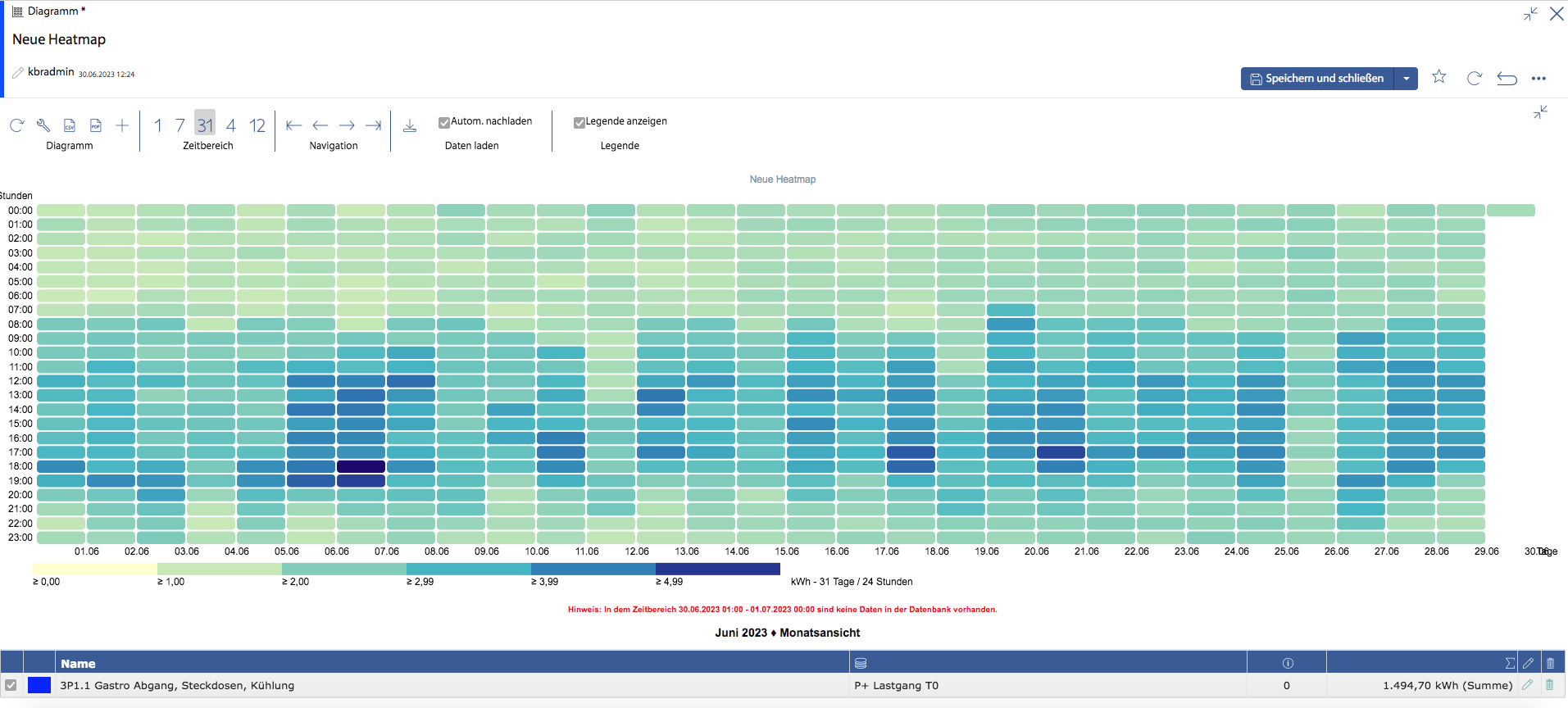

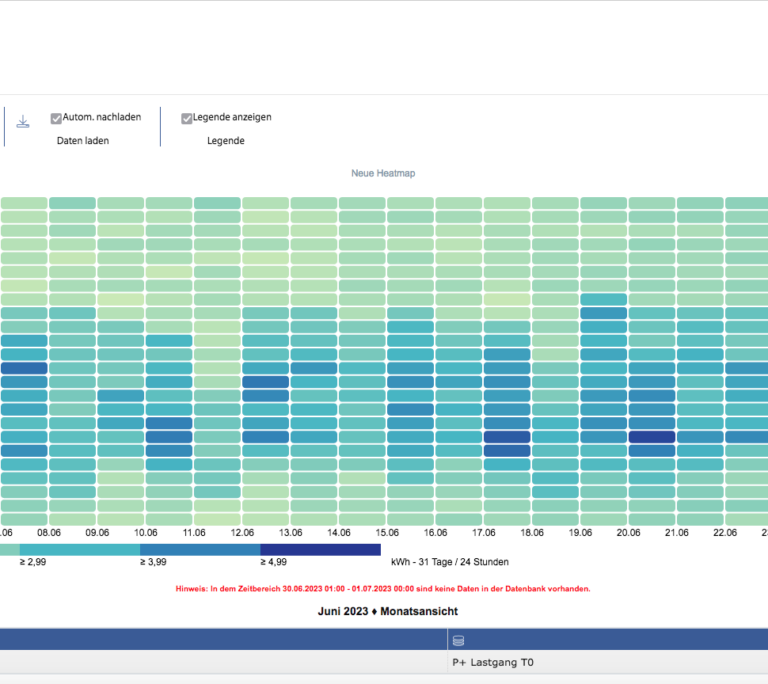

    Heatmap (Erweiterung: 2)

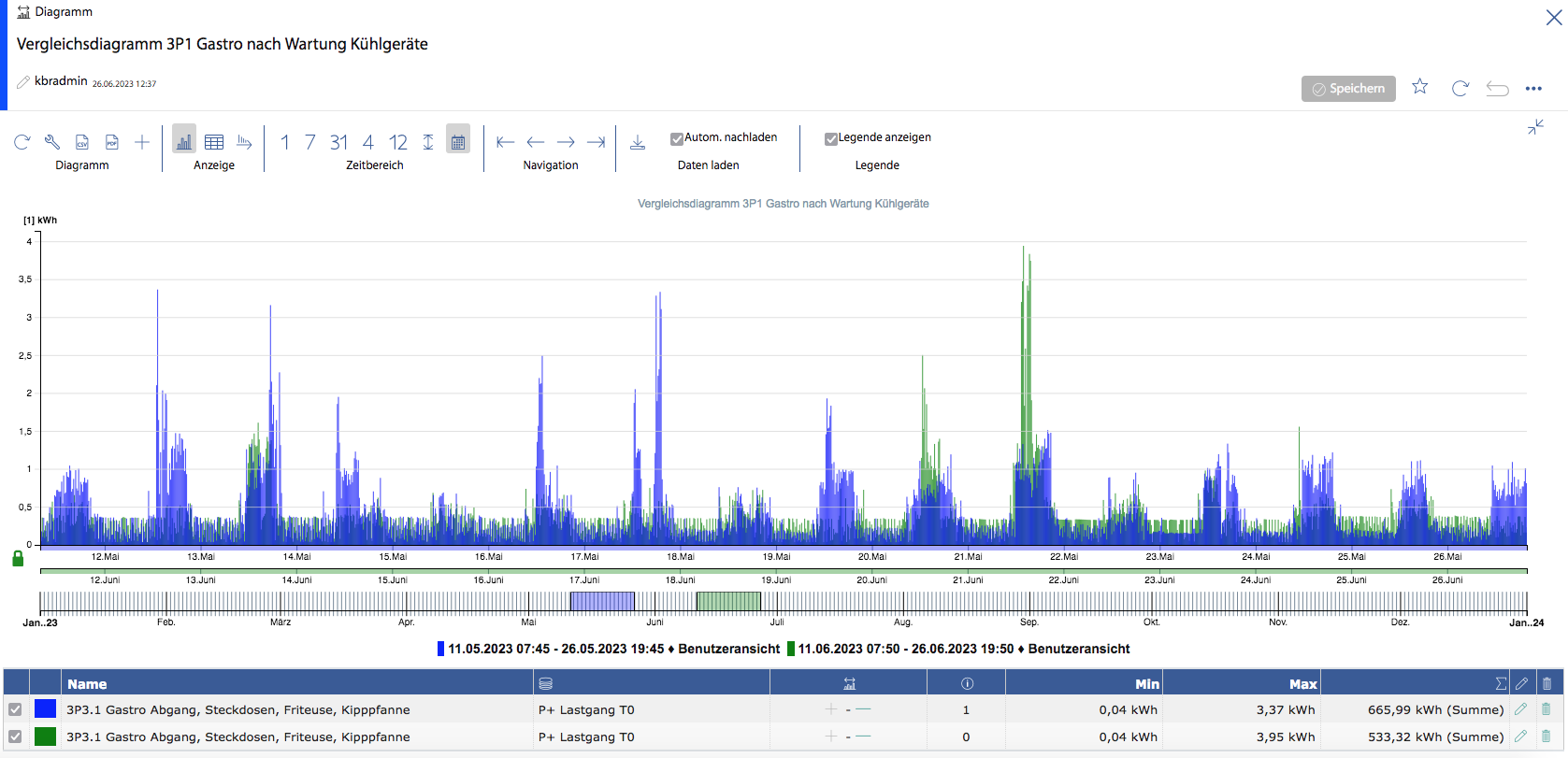

    Vergleichsdiagramm (Erweiterung: 2)

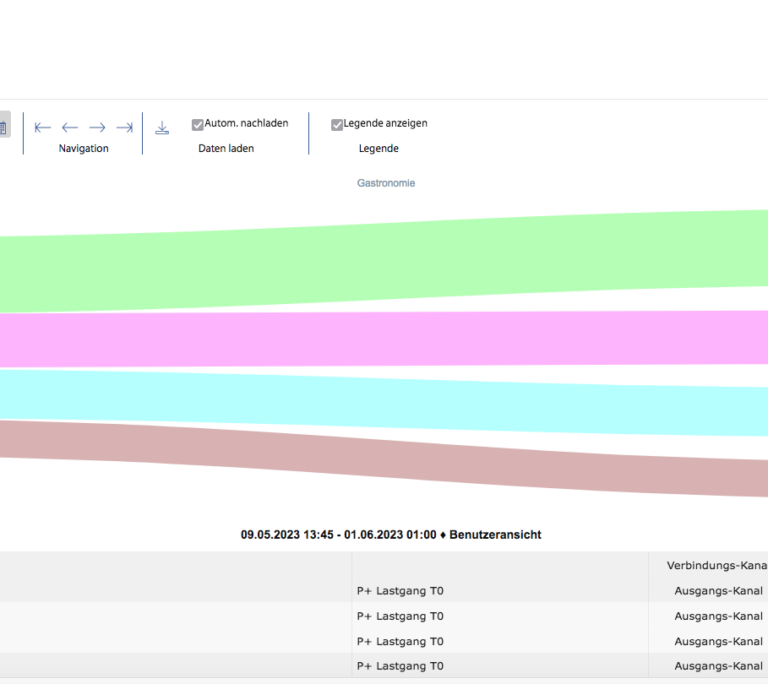

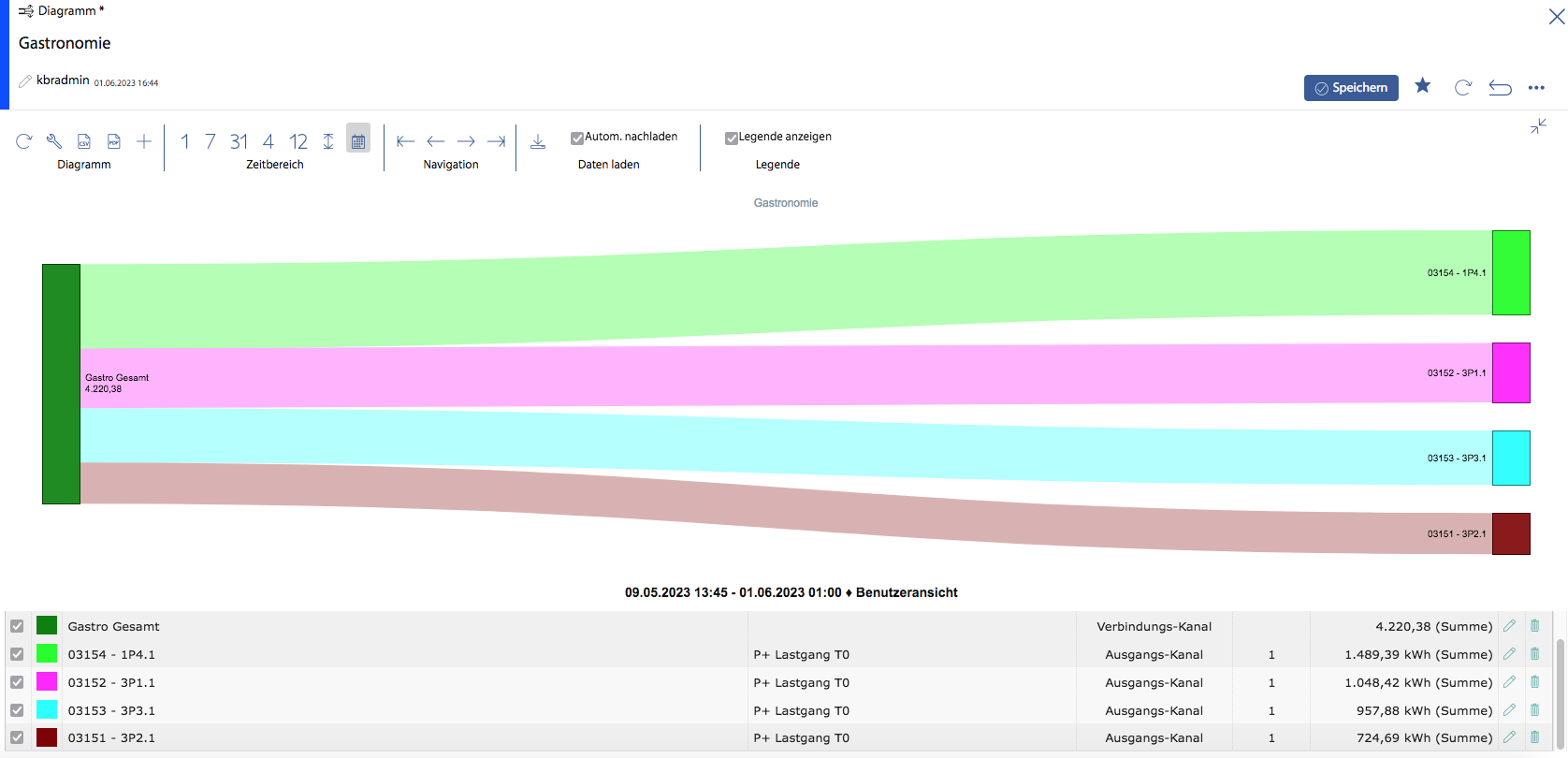

    Sankey-Diagramm (Erweiterung: 2)

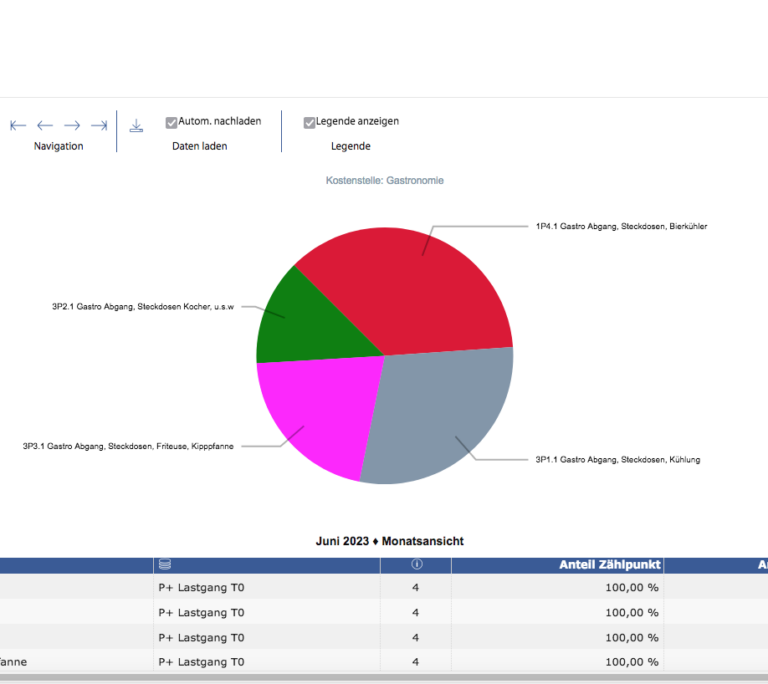

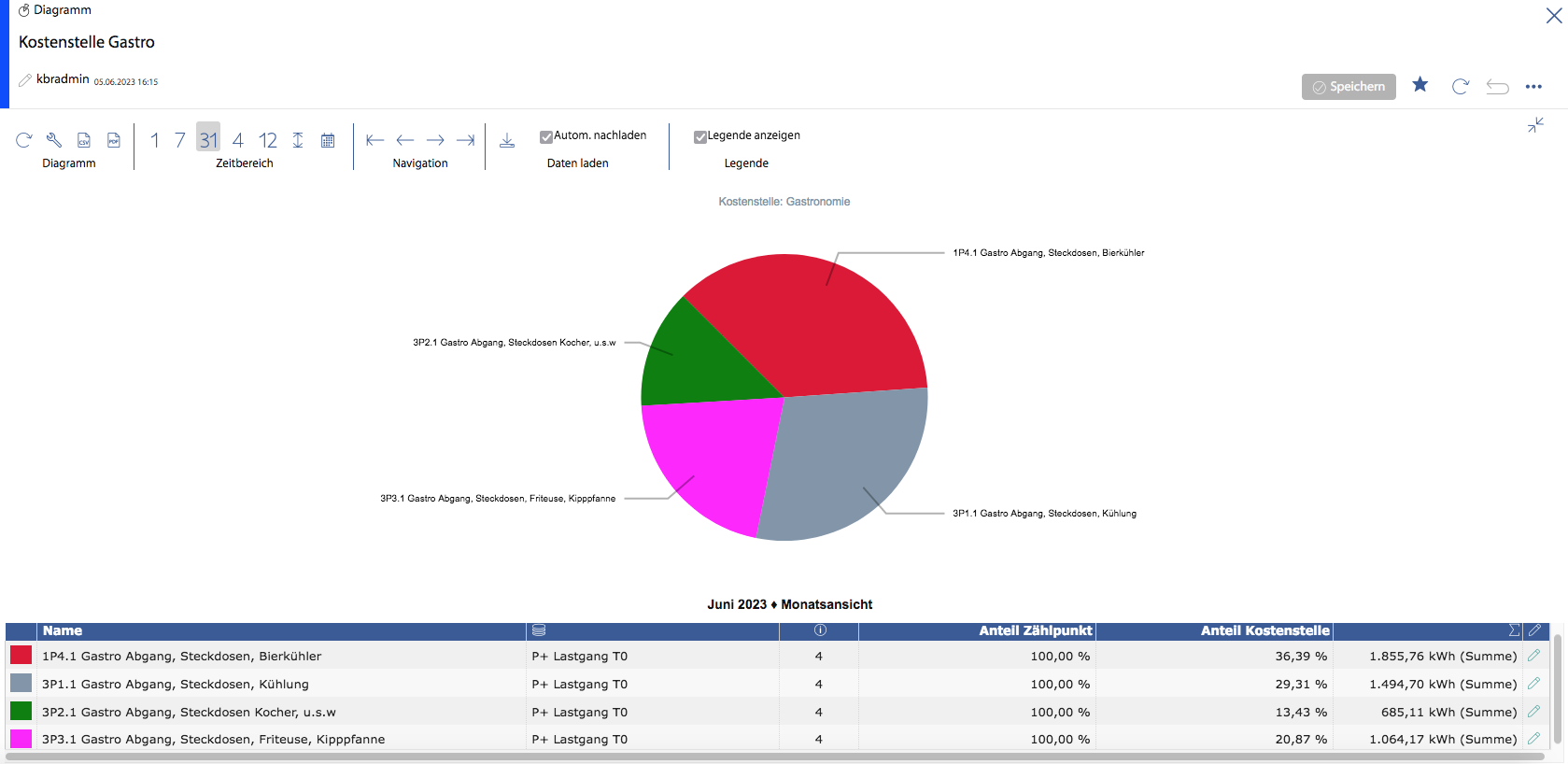

    Kreisdiagramm (Erweiterung: 2)
