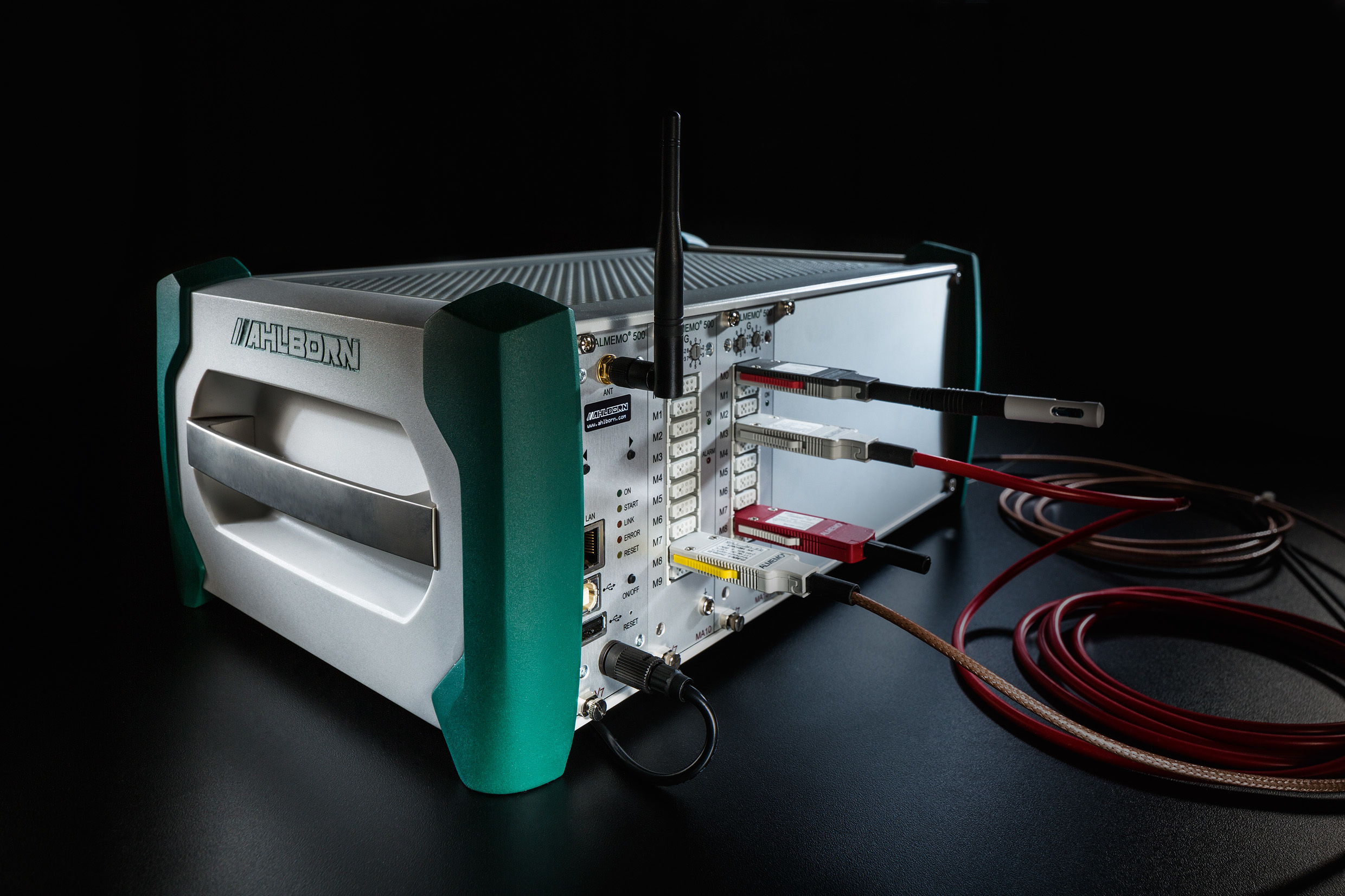

Multifunktionsdatenlogger Almemo 500, H0828-F0801

Der Mehrkanal-Multifunktionsdatenlogger verfügt über bis zu 90 Messeingängen und umfangreichen Funktionen für alle Einsatzgebiete. Die Bedienung ist über eine PC-Software oder bequem von dem Tablet aus möglich.

Besonderheiten

Präzisionsmessgerät und Datenlogger
bis zu 90 Messeingänge
Umfangreiche Funktionen für alle Einsatzgebiete
Bedienung am Tablet über App
Ausführungen und technische Daten siehe Datenblatt

Technik und Funktionen

ALMEMO^®-Datenlogger der neusten V7-Generation
Zugriff durch integrierten Webservice und Access-Point, zwei WLAN-Zugriffsmodi: Access Point oder Client (zur Integration in ein bestehendes Netzwerk)

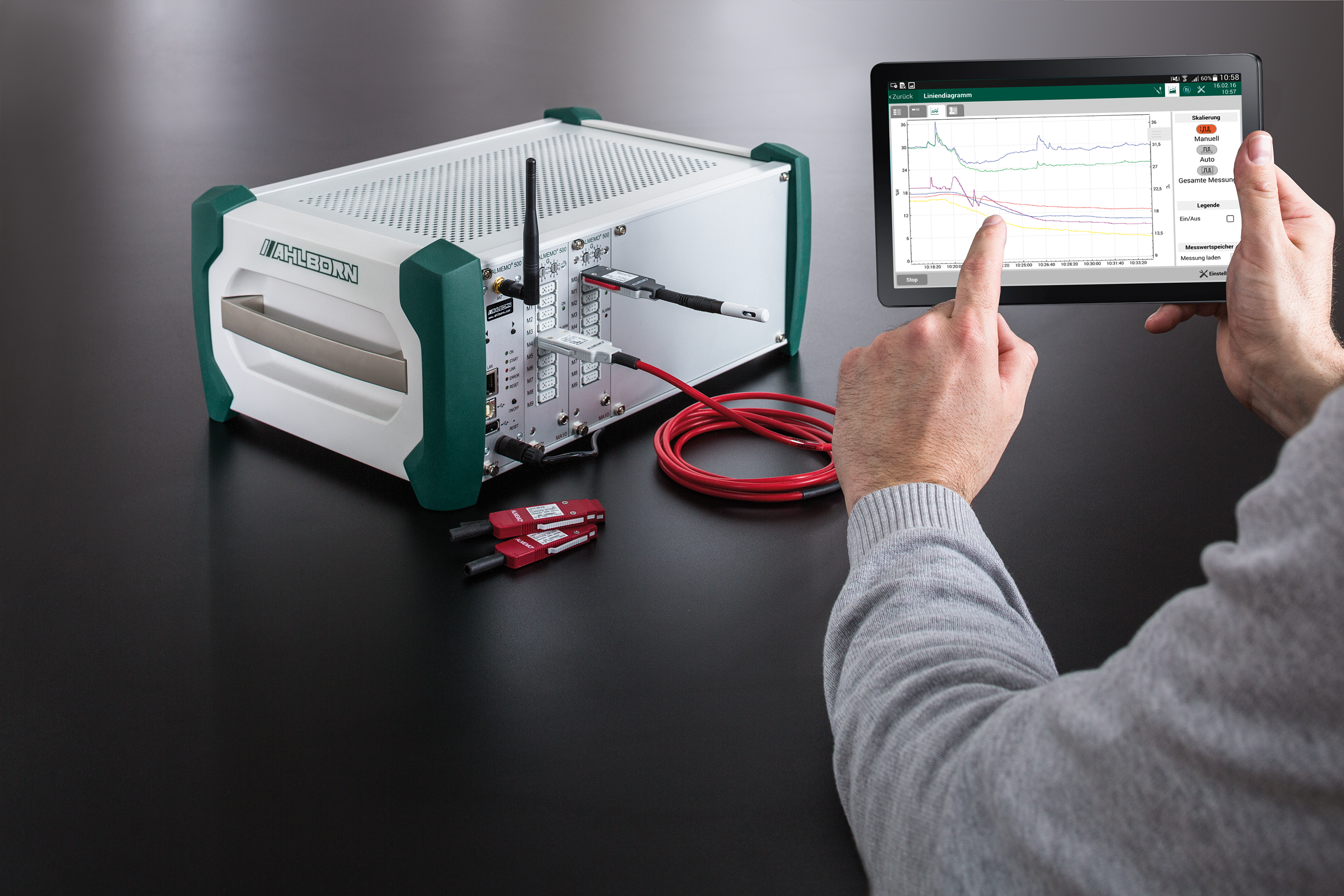

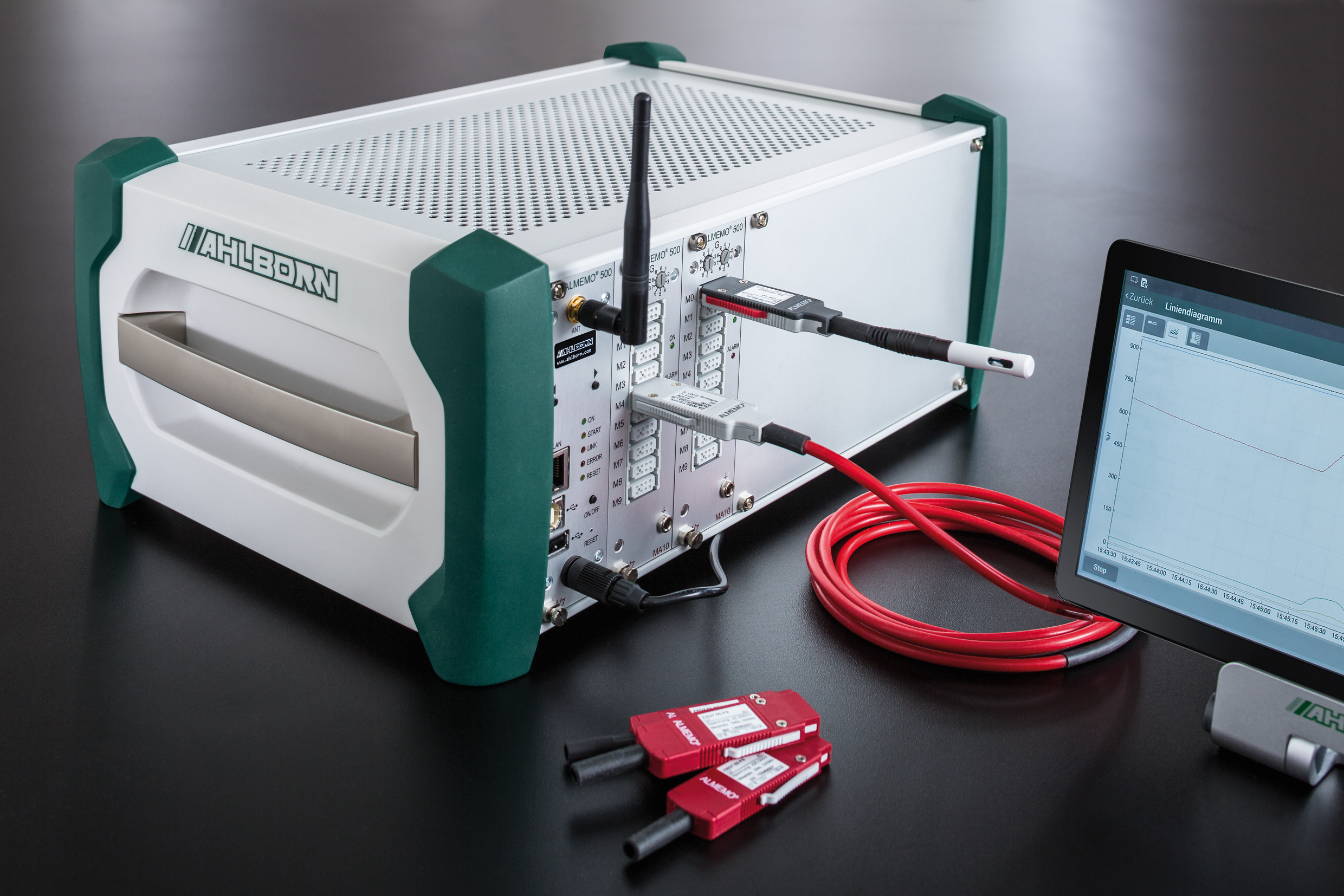

Bedienung einfach und intuitiv über ein mitgeliefertes 8-Zoll-Tablet und vorinstallierter App
Visualisierung der Messdaten und Konfiguration des Datenloggers über die App, Anmeldung mehrerer User gleichzeitig möglich, integrierte Benutzer- und Rechteverwaltung
Anschluss der neuen ALMEMO^® D7-Fühlergeneration:
Messraten bis zu 1000 M/s, gleichzeitigen Betrieb von schnellen und langsamen Fühlern, Messwerte mit 8 Stellen, bis zu 10 Kanäle pro Fühler, Kommentare bis 20 Stellen, Dimensionen bis 6 Stellen, Messwertdämpfungen für bis zu 4 Kanäle/Fühler
Darstellung der Messwerte als nummerische Einzelmesswertanzeige, Messwertliste oder frei konfigurierbare Anzeigen
Grafische Messwertdarstellung als Liniendiagramm zur Darstellung von bis zu 20 Messwertverläufen, integrierte Sidebar für Schnellumschaltung zwischen drei Darstellungsmodi
Messfunktionen: Messwert, Minimalwert, Maximalwert, Nullsetzen, Sollwertabgleich, Dämpfung, Mittelwert über Zeit oder Messstellen, Grenzwertüberwachung, Vergleichsstellen- und Temperaturkompensation
Darstellung gespeicherter Messwertverläufe sowohl offline als auch während einer laufenden Messung

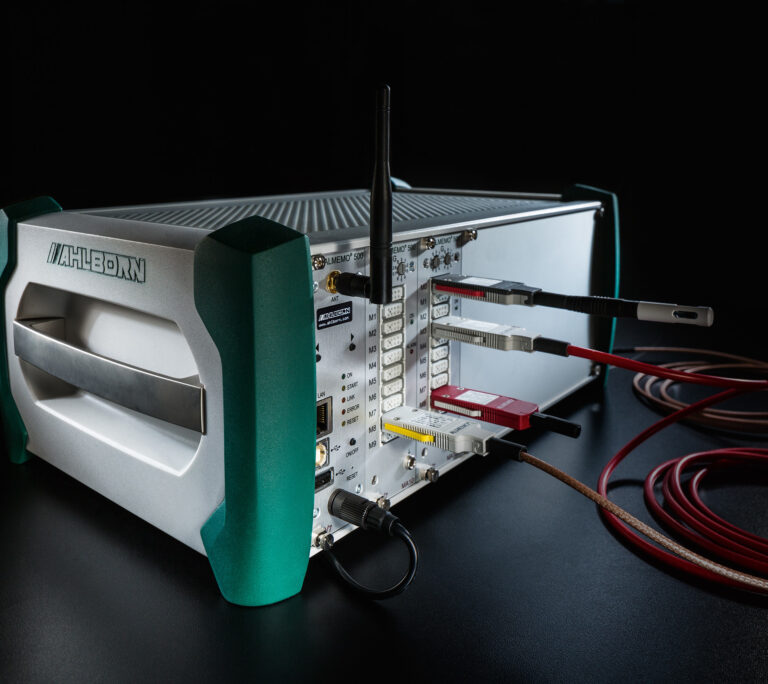

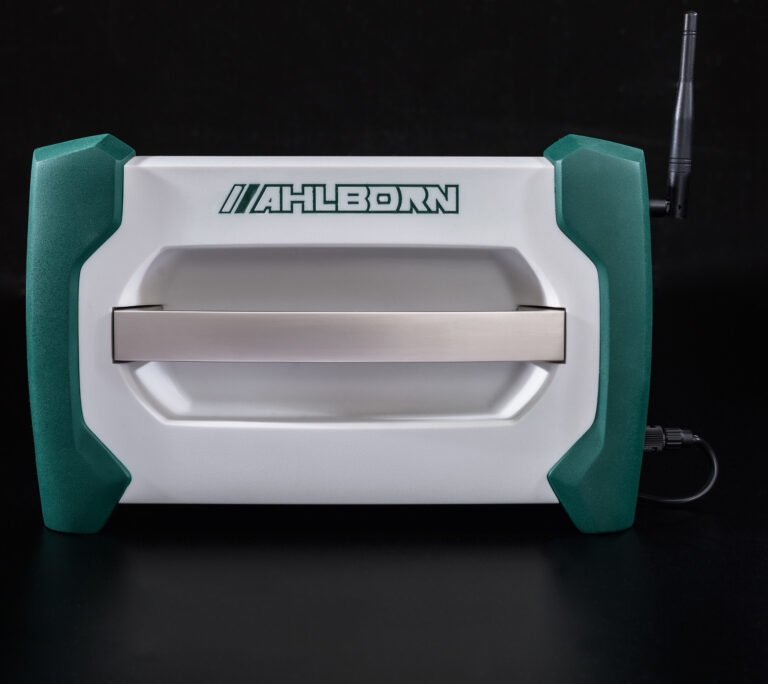

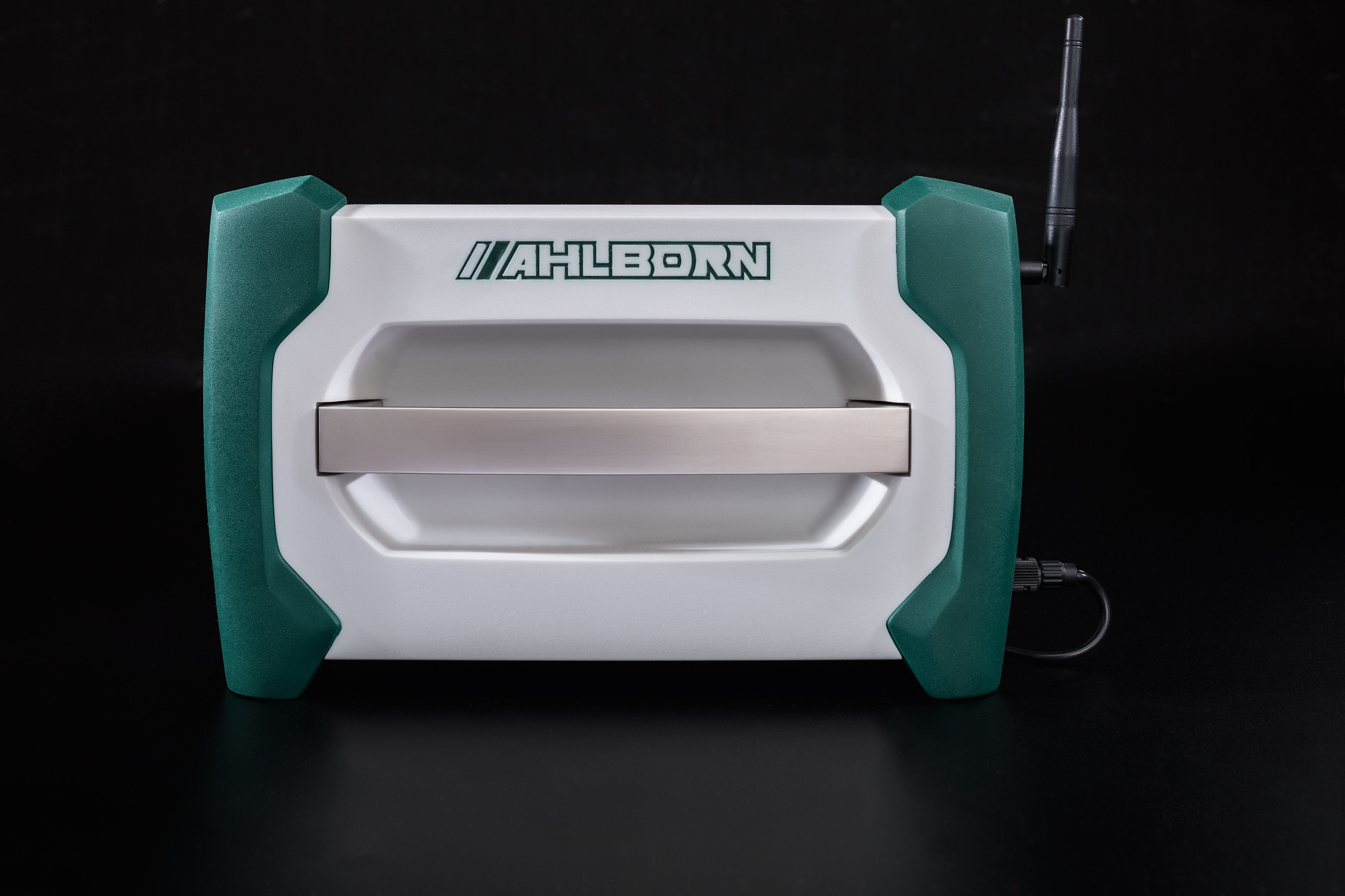

Modernes Tischgehäuse in den Breiten 63 und 84 TE, Seitenteile in 2K-Technik, stapelbar, oder als 19“ Baugruppenträger

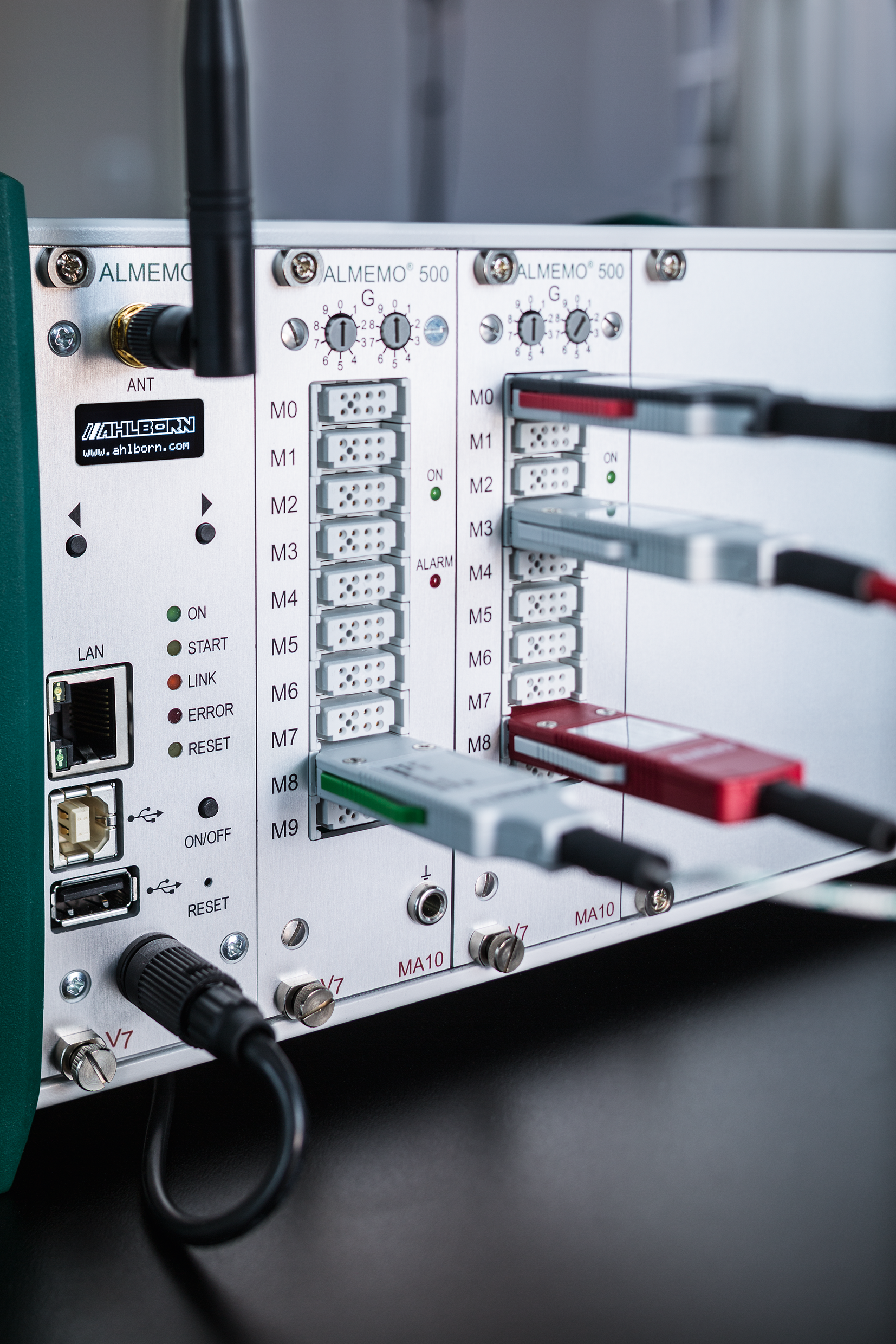

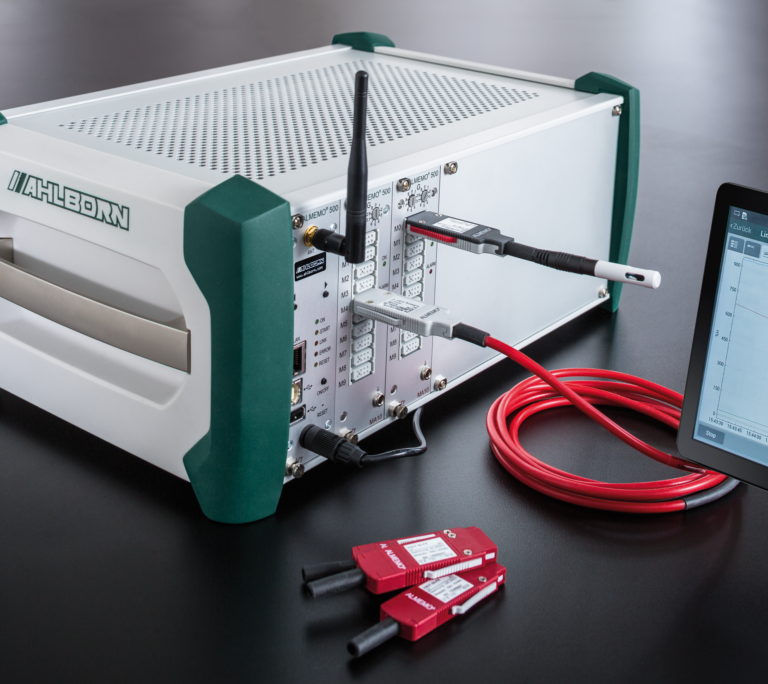

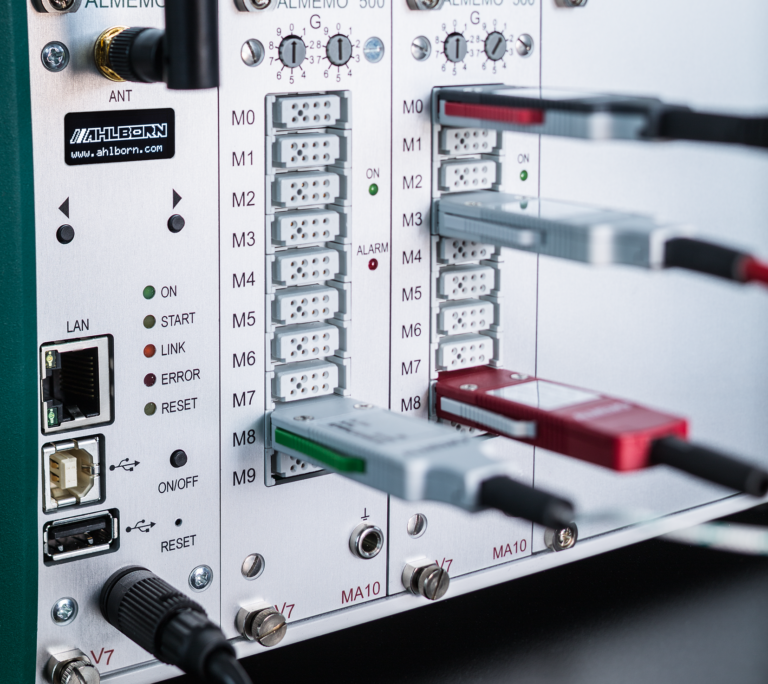

standardmäßig 20 ALMEMO^®-Eingangsbuchsen galv. getrennt für den Anschluss von bis zu 20 ALMEMO^® Fühlern aller Generationen, bis zu 200 Fühlerkanäle, erweiterbar auf bis zu 90 ALMEMO^®-Eingangsbuchsen, bis zu 900 Fühlerkanäle
2 USB Buchsen für den Anschluss externer Speichermedium und PC, Ethernet und WLAN für Zugriff auf Webservice über App

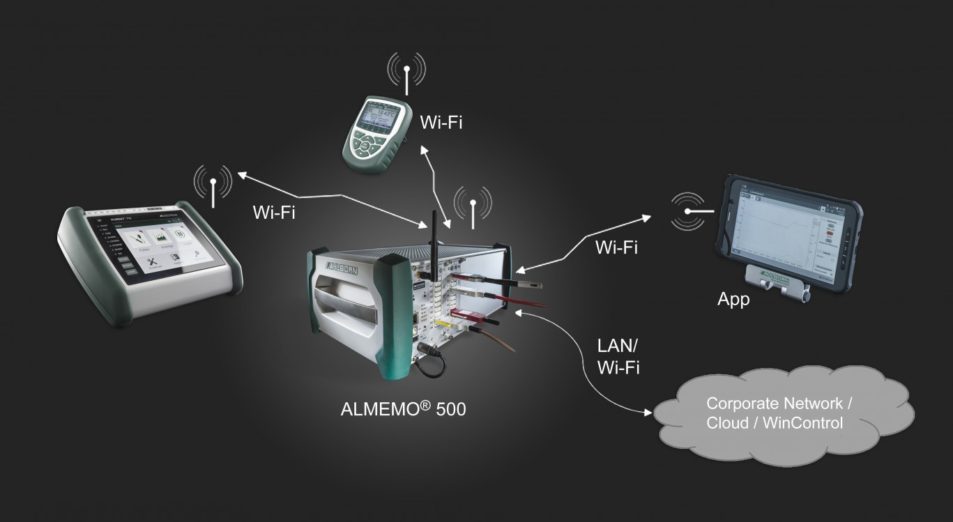

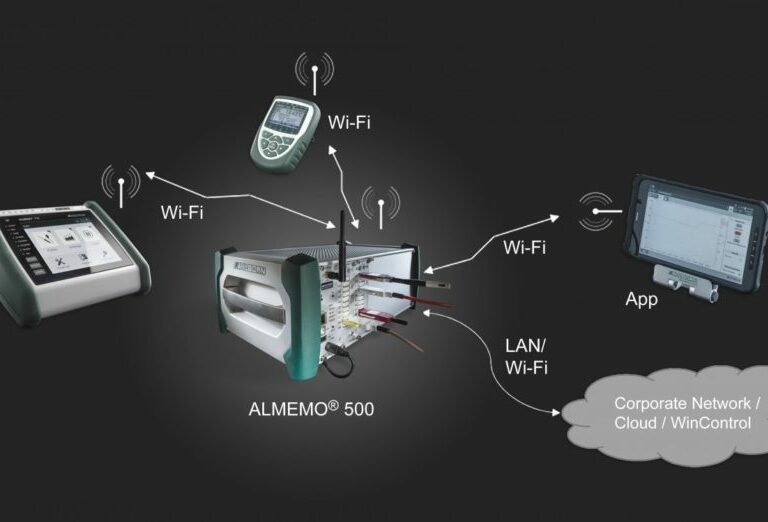

Vernetzung über integrierten Access Point, mittels LAN oder WLAN, oder über USB mittels WinControl
Schneller hochauflösender AD-Wandler
Integrierte 4-GB SD-Karte, Speicherung von bis zu 600 Mio. Messwerten, als Linear- oder Ringspeicher konfigurierbar, Speichererweiterung über USB-Port möglich
Sprachauswahl deutsch, englisch, andere optional
Programmiermenüs zur übersichtlichen Parametrierung von z.B. Zyklen, Zeiten, Speicher und Stromversorgung
OLED-Display (0,82“ ) und LED-Anzeigen zur Visualisierung von Netzwerkparameter und Systemmeldungen direkt am Gerät
Option KL: Mehrpunktjustage, kundenspezifische. Linearisierung
Akkueinschübe (Zubehör) für ausfallsichere Langzeitmessungen oder mobile Anwendungen

PC-Software

Die WinControl-Software dient zur Erfassung, Darstellung und Verarbeitung von Messdaten des Almemo 500.

Verbindet man den Datenlogger mit einem PC, so liefert Ihnen die WinControl alle aufgezeichneten Daten in einer Übersichtlichen Fensterstruktur zur Sichtung, Analyse oder zur Weiterverarbeitung (Export).

Die Systemstruktur bietet eine zweifache Sicherheit (Datenlogger, PC) um den Verlust von Daten vorzubeugen.

Die Software setzt sich unter anderem aus folgenden Funktionen zusammen:

Weitere Informationen zu den verschiedenen Softwarevarianten finden Sie unter dem Reiter Downloads.

Hauptfenster/Gesamtansicht

Das Hauptfenster bildet den Rahmen für alle Arbeiten mit AMR WinControl. Alle Aktionen laufen innerhalb dieses Fensters ab und können darin oder mit ihm zum Symbol verkleinert werden und im Hintergrund weiterarbeiten.
Die Messdaten können folgendermaßen dargestellt werden: Numerische Messwert- anzeige, Balkendiagramm, Windrose, Rundinstrumente, Liniendiagramm, XY- Diagramm, Tabelle, Dateiübersicht.
Fenster lassen sich auf verschiedenen Arbeitsflächen verteilen, welche über Register umgeschaltet werden können.
Die Bedienung des Programms erfolgt über Menübefehle. Es werden immer nur die Befehle angezeigt, die in der jeweiligen Situation auch ausgeführt werden können. Für eine schnellere Bedienung stehen kontextsensitive Menüs, Tastaturbefehle und Symbole in der Werkzeugleiste zu Verfügung.
Ausführliche Hilfe erhalten Sie über Funktionsbeschreibungen in der Statuszeile, Hinweise in der Werkzeugleiste und ein kontextsensitives Hilfesystem.

Überwachungsfunktionen

Das Auslösen eines Alarmes kann aufgrund von Ausfällen und Grenzwertverletzungen erfolgen.
Die Alarmbehandlung kann für jede Messstelle individuell aktiviert werden.
Die Alarmmeldungen werden optisch und/oder akustisch ausgegeben.
Ursache und die Dauer der auslösenden Ereignisse werden in einer Ereignislistedokumentiert.
Alarmmeldungen können einzeln oder alle gemeinsam bestätigt werden.
Die Alarmerinnerung verhindert, dass Alarme nach der Bestätigung vergessenwerden, wenn die Ursache nicht behoben ist.
Für die auslösende Größe kann ein Liniendiagramm mit einstellbarer Vorgeschichteerzeugt werden.
Im Falle eines Alarmes können E-Mails versendet, ALMEMO® Ausgangsrelaisgeschaltet und Programme oder Scripte ausgeführt werden.
Alarmmeldungen können über Netzwerk weitergeleitet werden.
In Abhängigkeit von Grenzwerten können Programmsteuerbefehle (KwikScript)ausgeführt werden.

Datenexport

Die Messwertdateien können sowohl Online als auch zu einem beliebig späteren Zeitpunkt in den folgenden Formaten gespeichert werden: Excel (XLS / XLSX), ASCII (TXT / CSV), WK1, FAMOS, QS-STAT, DIAdem.
Per ODBC können Messdaten in SQL-Datenbanken exportiert werden. Es werden alle Datenquellen unterstützt, für die ein ODBC-Treiber auf dem System installiert und eingerichtet ist.
Die Linien- und XY-Diagramme und die Tabellen können in die Zwischenablage kopiert und zum Beispiel in einen Protokolltext eingefügt werden.
Online können die Messwerte per dynamischen Datenaustausch (DDE) an andere Applikationen wie z.B. EXCEL übergeben werden.
Weiterhin können Liniendiagramme per OLE in Textdokumente (z. B. ein Word- Text) eingebettet werden.

OPC-Export: Prozessleitsystemanbindung

„Openess Productivity and Collaboration”
OPC ist ein etablierter Industriestandard für herstellerunabhängige Zugriffsverfahren.
AMR WinControl als OPC Client beschreibt globale Variablen, die ein OPC Serverzur Verfügung stellt, mit aktuellen Messwerten.
Daten können an mehrere OPC Server parallel übermittelt werden.
Daten aus AMR WinControl können mit Hilfe von OPC online in LabViewTMvisualisiert werden.

Liniendiagramm, Messcursoren und Statistikfunktion

Das Liniendiagramm zeigt den zeitlichen Verlauf der Werte während der Messung oder für gespeicherte Dateien.
Einmal gemachte Einstellungen für das Liniendiagramm können als Vorlage gespeichert und auf andere Dateien mit zwei Klicks angewendet oder ein neues Diagramm daraus erstellt werden.
Die Zoomfunktion und das Verschieben der Achsen mit der Maus ermöglichen bequemes Navigieren durch die Daten.
Zwei Messcursoren helfen bei der Analyse der erfassten Daten.
Die integrierte Statistikfunktion berechnet Differenzen, Minimum, Maximum, Mittelwert und Standardabweichung des durch die Cursoren begrenzten Bereichesund stellt diese in einer Tabelle dar.
Das Diagramm und die Tabelle können ausgedruckt, oder in die Zwischenablage kopiert werden.

Webserver

AMR WinControl bietet volle Webserverfunktionalität zur Veröffentlichung von Webseiten (HTML) im Intranet/Internet; Zusatzfunktionen ermöglichen die Ausgabe von AMR WinControl Fensterinhalten direkt in Webseiten
Darstellung von Momentanwerten und Messwertverläufen (Linien- und XY- Diagramme, Projektbilder) im Internet oder Intranet
Visualisierung von Prozessen und Anlagen
Visuelle Fernüberwachung
Bestätigung von Alarmen über den Browser (nur mit Alarmfunktion und Kennwort-schutz)
Verbindung von Präsentation und Echtzeitdaten in Webseiten
Betriebssystemunabhängige Messwertdarstellung, nur ein Browser (MS InternetExplorer, Firefox, Chrome, Opera, …) wird benötigt
Darstellung von Diagrammen und Messwerten auf Smartphones und Tablets.
Sicherheit durch SSL / TLS und Benutzerauthentifizierung
Einfachste Handhabung: Aus Fensterinhalten generierte Bilder können bereitsnach dem Start des Programms ohne weitere Einstellungen übertragen werden. Für anspruchsvolle Aufgaben müssen vorher nur die HTML-Seiten angepasst und mit dem Webserver verbunden werden.
Verschiedene Bildformate und spezielle Parameter erlauben Transparenzeffekte, verlustfreie Skalierung und automatische Aktualisierung. Die leistungsfähigen Echtzeitkompressionsalgorithmen reduzieren die zu übertragende Datenmenge dabei auf ein Minimum.
Alle Gestaltungsmöglichkeiten von HTML, DHTML und CSS können ausgenutzt werden, die Kombination mit JavaScript ist möglich.
Grafiken, Texte und Messwertanzeigen verschmelzen zu einem nahtlosen Ganzen
Der Webdesigner bestimmt weitgehend unabhängig von AMR WinControl dasErscheinungsbild der Messwertanzeigen.
Der Anwender erhält aktuelle Messdaten ohne Sicherheitsrisiko, da weder Javaverwendet noch Plug-Ins installiert werden müssen.

Projektbilder

Die Projektbilder ermöglichen die Visualisierung von Messaufbauten und Prozessen mit selbst gestalteten Grafiken und/oder Fotographien (Bitmaps).•Die Darstellung der erfassten Messwerte erfolgt in frei positionierbaren Messwertfeldern – Größe und Farben (inkl. Grenzwertverletzung) sind frei wählbar.
In frei positionierbare Textfeldern können Beschriftungen und Erklärungen eingearbeitet werden.
Über dynamische Textfelder können Texte in Abhängigkeit von Messwerten oder Zuständen angezeigt werden.
Alle geöffneten Diagramme (Liniendiagramme, Balkendiagramme, …) und Anzeigen können als Live-Element eingefügt und beliebig angeordnet werden.
Schaltflächen (Taster und Schalter) und Eingabefelder können im Projektbild frei positioniert werden und ermöglichen die Änderung von Werten für Berechnungenoder die Steuerung eines Prozesses (Schalten von Relais oder Ventilen, etc.).
Das Design der Schaltflächen kann durch Bilder beliebig verändert werden und ermöglicht dadurch eine vollständige Integration in die Visualisierung des Messaufbaus.
EskönnenbeliebigvieleProjektbilderauchgleichzeitiggeöffnetseinundermöglichen so u. a. die Präsentation von Gesamt- und Detailansichten eines Projektes.

Tablet App

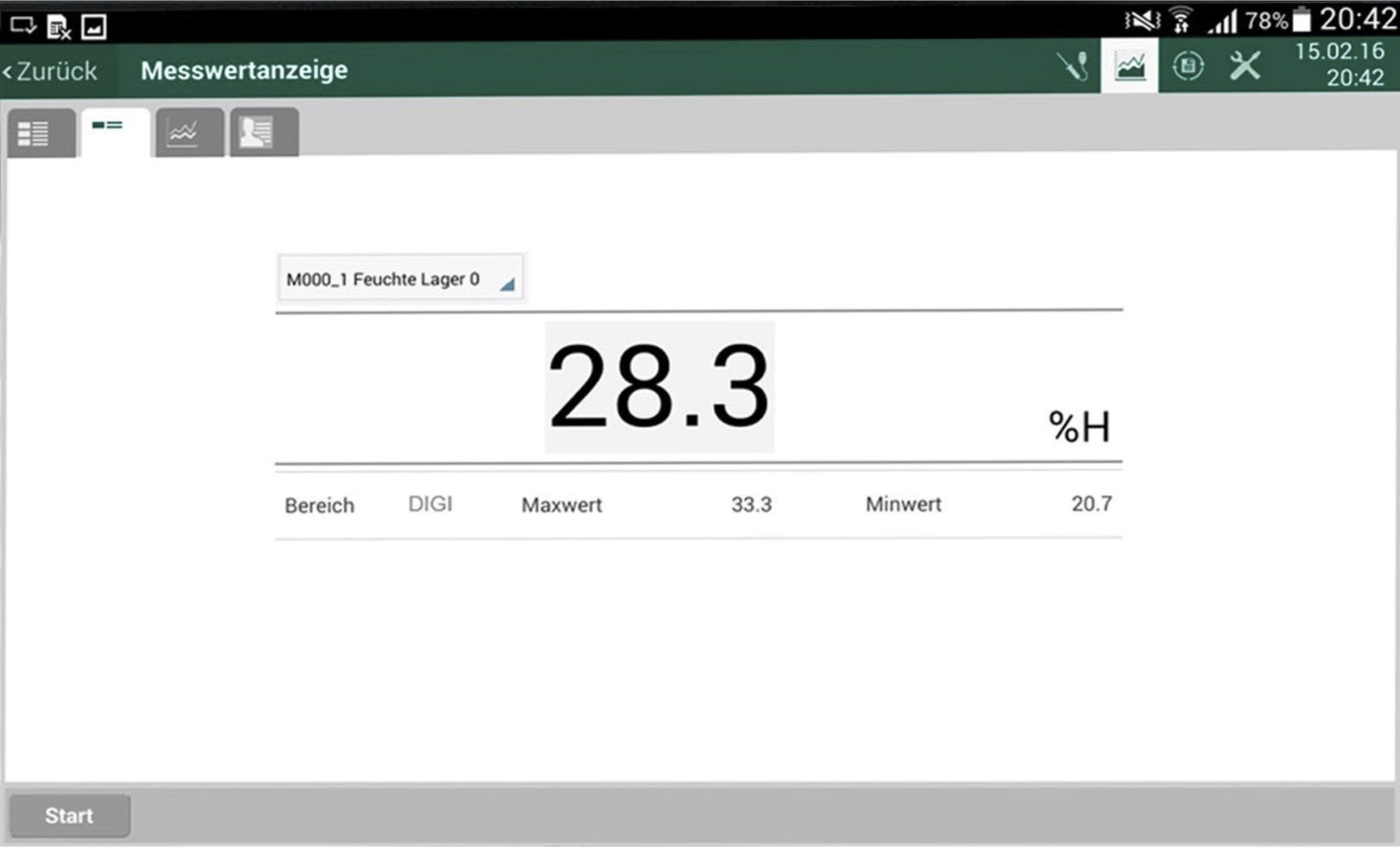

In der ALMEMO 500 App stehen unterschiedlichste Mess- wertanzeigen zur Auswahl.

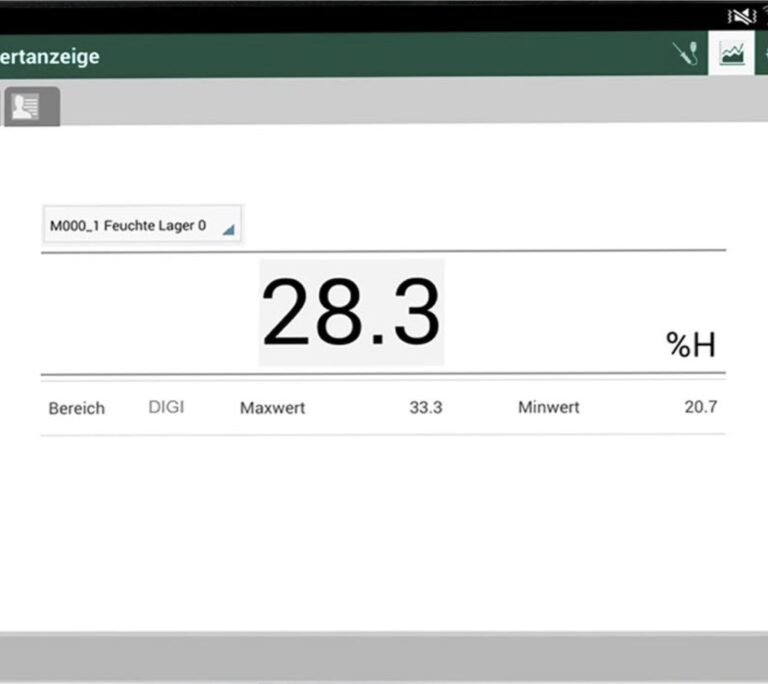

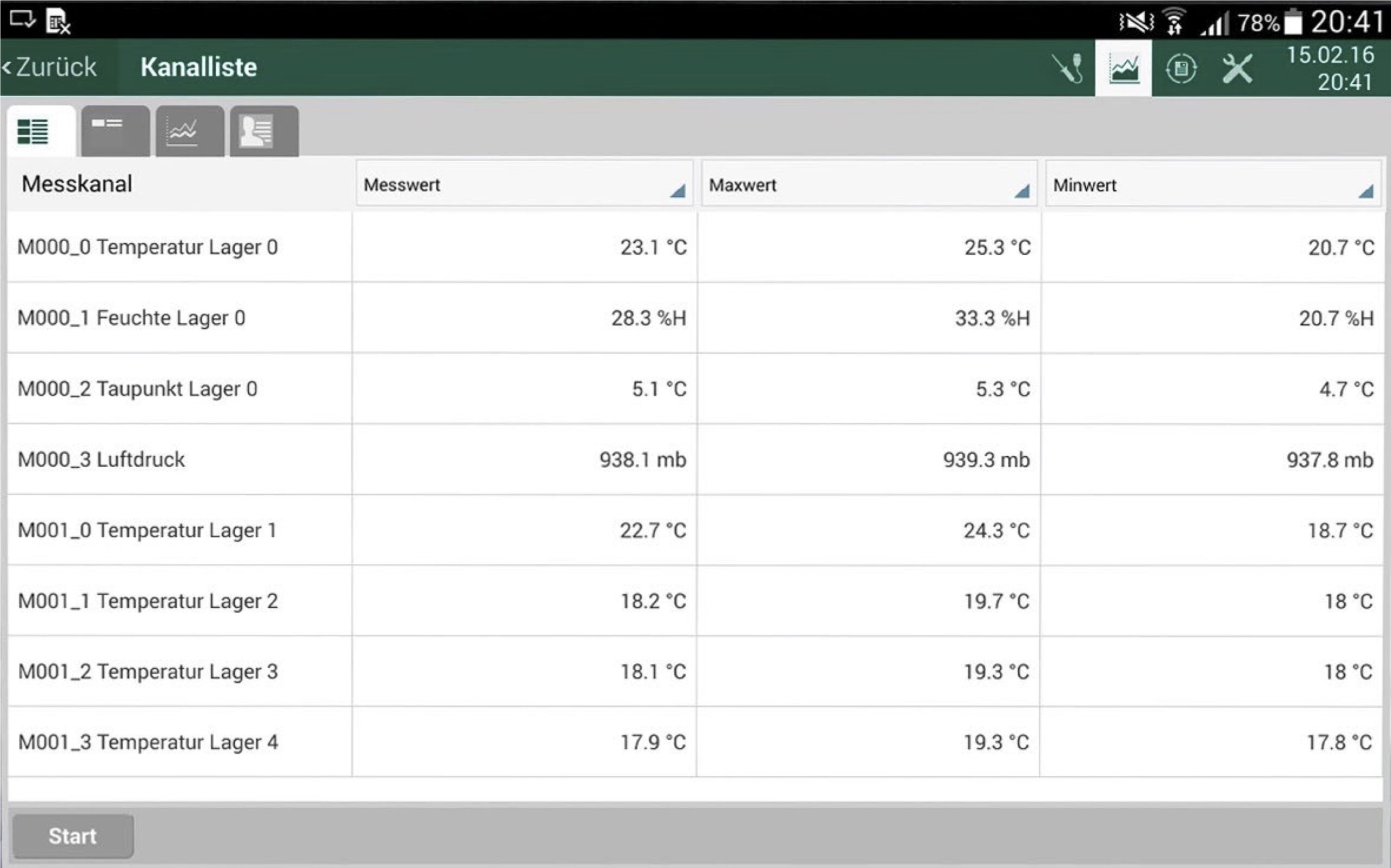

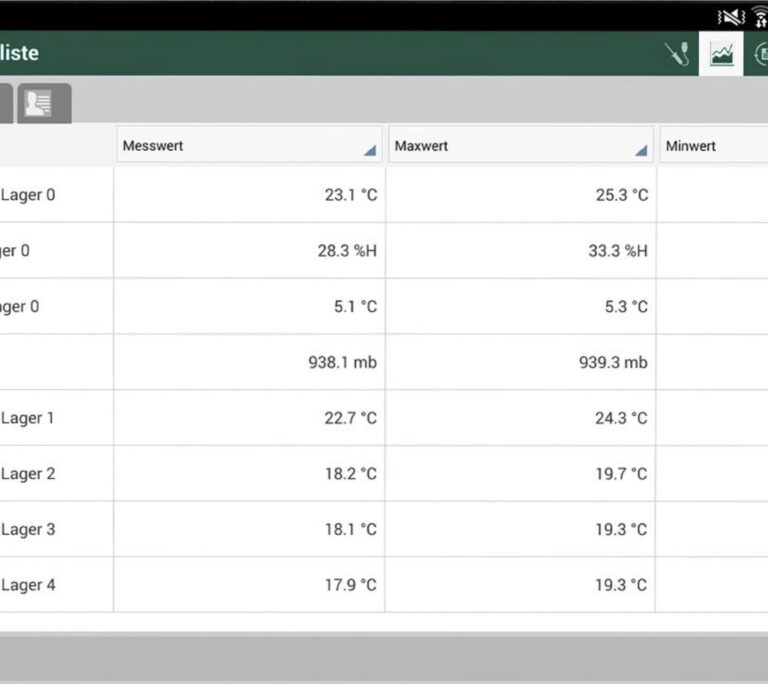

Die Messwerte können als nummerische Einzelmesswert- anzeige, Messwertliste oder frei konfigurierbare Mess- wertanzeigen visualisiert werden.
Die Messfunktionen umfassen u.a. Messwert, Minimal- wert, Maximalwert und Mittelwert.

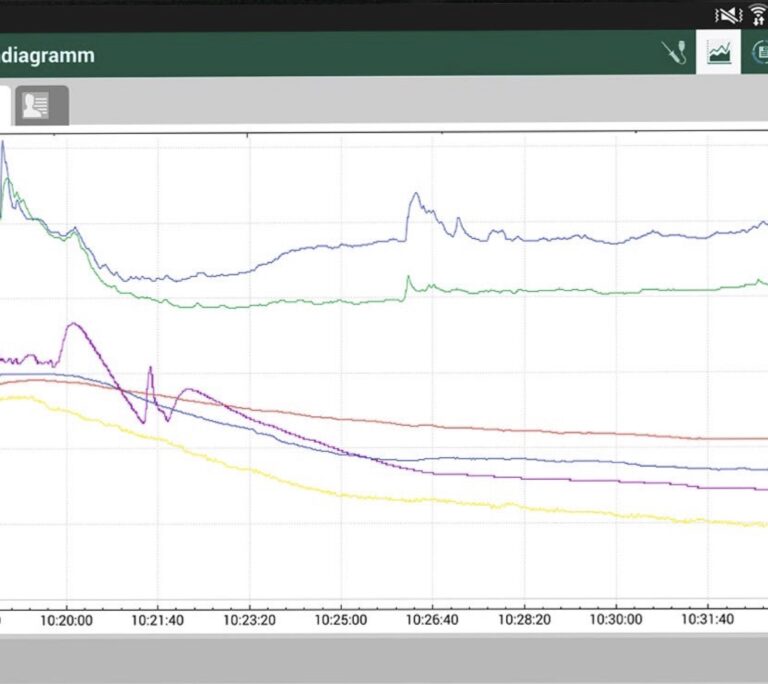

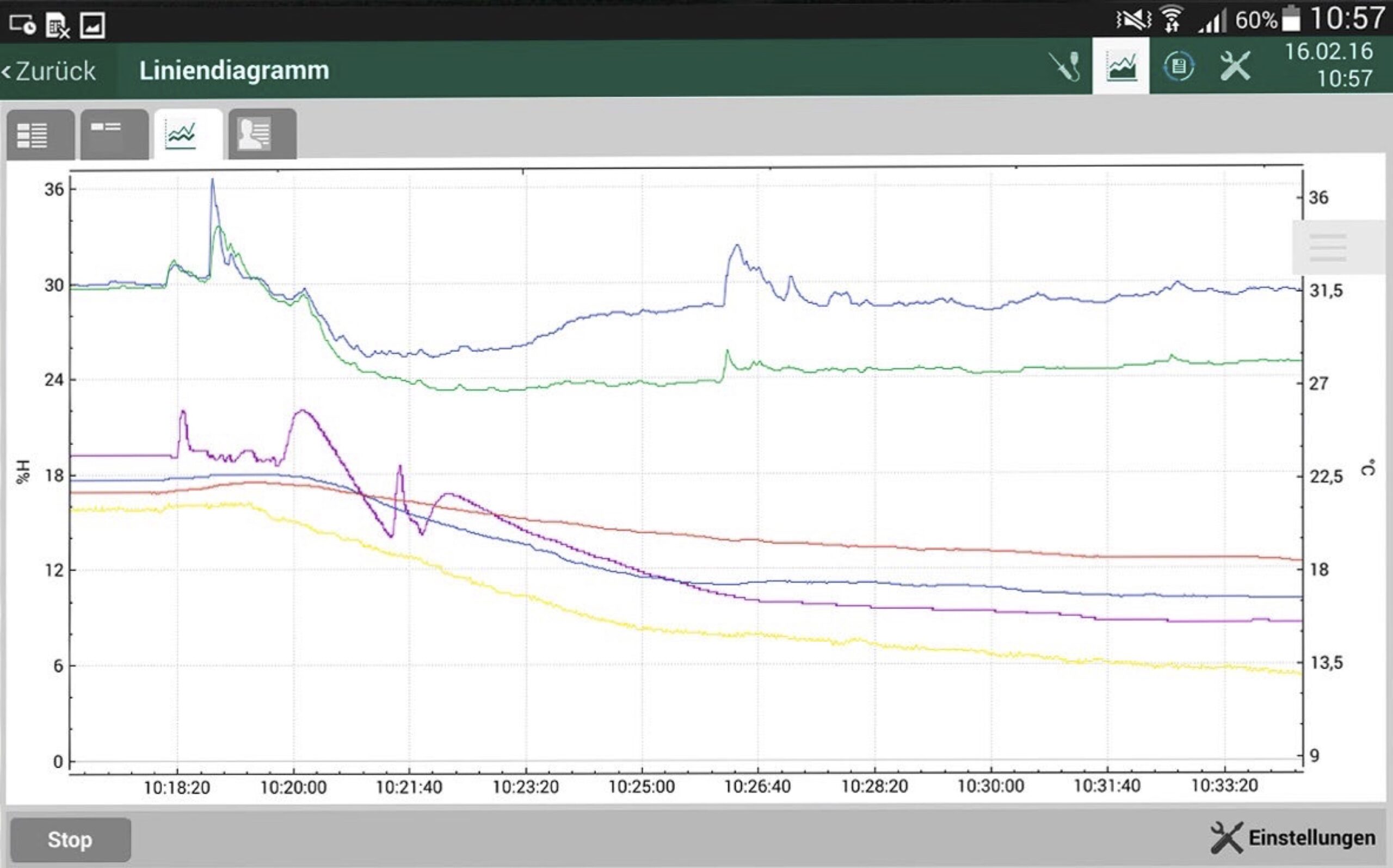

Zur grafischen Messwertdarstellung bietet das Liniendia- gramm die Möglichkeit, bis zu 20 Messwertverläufe dar- zustellen.
Eine integrierte Sidebar erlaubt dem Anwender eine schnelle Umschaltung zwischen drei unterschiedlichen Darstellungsmodi: Automatik, Manuell und Gesamte Messung.
