Multimax D6 – Energieoptimierung
Energiekosten für die Leistungsbereitstellung können nicht verhindert, allerdings signifikant verringert werden. Reduzierung der Bezugsleistung, Erreichen der atypischen Netznutzung oder des individuellen Netzentgeltes. Das Energieoptimierungssystem multimax überwacht, steuert und optimiert das Energiebezugsverhalten von Stromverbrauchern. Dabei erfolgt die Optimierung des Betriebsprozesses mit Rücksicht auf Verbrauchereigenschaften und Energieversorgungskonditionen.
>>> hier finden Sie einen detailierten Fachbericht zum Thema “ Spitzenlastreduzierung“
Technische Daten
| Eingänge | |
| Impulseingänge (Arbeits- und Synchronisationsimpuls) | 5 |
| Sollwertumschaltung (Für potenzialfreien Kontakt) | 3 |
| Ausgänge | |
| Relaisausgänge | über multisio D4-4RO-ISO |
| Maximum-Vorwarnrelais | Standardausführung |
| Schnittstelle | |
| serielle Schnittstelle | |
| KBR eBus | Standardausführung |
| KBR Modulbus | Standardausführung |
| KBR Display | Standardausführung |
| Softwareunterstützung | |
| visual energy starter / OPC Server | ja |
| visual energy | ja |
| Stromversorgung | |
| Betriebsspannung | 85 - 265 V AC/DC, 50 / 60 Hz |
| Leistungsaufnahme | 15 VA |
| Mechanische Daten | |
| Zentraleinheit: | 6 TE (90 x 105 x 61 mm) |
| Gewicht: | ca. 650 g |
| Display: | 96 x 96 mm (Ausschnitt 92 x 92 mm) |
| Gewicht: | ca. 200 g |
| Optimierungslinien | |
| Maximalausbau | 32 Linien |
| (bis 80 Verbraucher) | |
| Unterstationen | |
| Ausgangsbausteine zur Zu- und Abschaltung der Verbraucher: | |
| 4 Ausgänge potentialgetrennt | multisio D4-4RO-ISO |
| 4 Ausgänge nicht potentialgetrennt | multisio D2-4RO |
| 2 Ausgänge zur analogen Ansteuerung der Verbraucher | multisio D2-2AO |
| Eingangsbaustein zur Rückmeldung des Verbraucherzustandes: | |
| 4 Eingänge potentialfrei | multisio D2-4DI |
| 3 Eingänge mit Leistungserfassung der Verbraucher | multimess D4 |
| Schaltverhalten | |
| Selbstoptimierend (Kreisschaltung gleicher Stufen) | Standardausführung |
| Priorität für jeden Optimierungsaus- und -eingang einstellbar | Standardausführung |
| Optimierungskriterien | |
| Sollwertregelung (Sollwerte frei programmierbar) | 3 |
| Sollwerte über Zeitprogramme steuerbar | Standardausführung |
| Stufenleistung mit Einschaltwahrscheinlichkeit | Standardausführung |
| Prioritätenschaltung (Kreisschaltung bei gleicher Priorität) | Standardausführung |
| Messperioden-Sperrzeit, Mindest-Einschaltzeit, | Standardausführung |
| minimale und maximale Ausschaltzeit | |
| Atypische Netznutzung | Standardausführung |
| Überwachungsfuktionen | |
| Maximumvorwarnung bei drohender Leistungsüberschreitung | Standardausführung |
| Automatische Notabschaltung ausgewählter Verbraucher im Störfall | Standardausführung |
| Sollwertnachführung bei Leistungsüberschreitung | Standardausführung |
| Zählerimpuls- und Synchronimpulsüberwachung | Standardausführung |
| Periodenunabhängige Überwachung der maximalen Momentanleistung | Standardausführung |
| Kommunikationsüberwachung zwischen | Standardausführung |
| Zentraleinheit und Unterstation | |
| Anzeigen | |
| Anzeigentyp | LCD, über Display |
| multimax F96-DS | |
| Messung | |
| Kombiniertes Impuls-Abstandsmessverfahren mit Trendrechnung | Standardausführung |
| Impulssummierfunktion für mehrere Zähler | Standardausführung |
| Direktmessend über Zusatzmodul multimess 1D4 (Wandlermessung) | Standardausführung |
| Speicher | |
| Lastprofilspeicher | Standardausführung |
| Wirkarbeitsspeicher für Hoch- und Niedertarif | Standardausführung |
| Speicher für Schalthandlungen | Standardausführung |
| Ereignisspeicher (Netzausfälle, Fehler, Programmiereingriffe, etc.) | Standardausführung |
| Speicher am Gerät auslesbar | Speicher via KBR eBus auslesbar | Standardausführung |
| Zeitfunktionen | |
| 10 interne Zeitprogramme | Standardausführung |
| (Globale eBus-Master Zeitprogramme werden verarbeitet) | |
| Kalenderfunktion | Standardausführung |
| Sommer-/Winterzeitumschaltung | Standardausführung |
| Schaltjahrerkennung | Standardausführung |
| Passwortschutz | |
| Zifferncode | Standardausführung |
Besonderheiten
- Energiekosteneinsparung durch Absenken der Strom- bzw. Gas-Leistungsspitze
- Optimierter Energiebezug durch intelligente Lastverteilung
- Zahlreiche Überwachungsfunktionen für mehr Betriebssicherheit
- 10 interne Zeitprogramme für unterschiedliche Aktionen
- Rückmeldung der momentanen Leistung der Verbraucher zur exakten Optimierung
- Optimierungsrechner für 32 Linien (bis 80 Verbraucher) über dezentrale Unterstationen
- eBus-Schnittstelle
Weitere Pluspunkte
- Optimieren besser als Schalten: multimax ermöglicht bedarfsgerechtes Steuern der Verbraucher durch analoge Signalausgänge
- Das modulare System bietet grenzenlose Einsatzmöglichkeiten
- Integrierte Programme sorgen für das Einhalten der atypischen Netznutzung oder für die zeitliche Steuerung von Anlagen Die bekannte Rückmeldung (Ein/Aus) von Verbrauchern bedeutet weniger Schalthandlungen
- Die Meldung der tatsächlichen momentanen Leistungsaufnahme der Verbraucher sorgt für höhere Einsparung und noch weniger Eingriffe in den Produktionsprozess
- Durch das Verknüpfen mehrerer Rückmeldungen können selbst sensible Verbraucher in die Optimierung einbezogen werden (z. B. thermische Großgeräte)
Erweiterungsmodule
multisio D4-4RO-ISO
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: —
-
Ausgänge: 4 Relais, potentialgetrennt
Einsatzbereich:
- Zu- und Abschalten von gewünschten Verbrauchern über den Multimax D6.
- Verhindert das Zuschalten von ausgewählten Verbrauchern über den Multimax D6.
multisio D6-ESBS-4RO-ISO
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: —
-
Ausgänge: 4 Relais, potentialgetrennt
Einsatzbereich:
- Zu- und Abschalten von gewünschten Verbrauchern über den Multimax D6.
- Verhindert das Zuschalten von ausgewählten Verbrauchern über den Multimax D6.
- Durch den E-Bus Anschluss kann das multisio D6 entfernt von dem Multimax D6 platziert werden und somit abgelegene Verbraucher schalten.
multisio D2-4RO
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: —
-
Ausgänge: 4 Relais, nicht potentialgetrennt
Einsatzbereich:
- Zu- und Abschalten von gewünschten Verbrauchern über den Multimax D6.
- Verhindert das Zuschalten von ausgewählten Verbrauchern über den Multimax D6.
multisio D2-2AO
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: —
-
Ausgänge: 4 Analog
Einsatzbereich:
- Steuerung von Verbrauchern über den Multimax D6.
- Ausgabe von Werten auf ein Fremdsystem.
multimess D4-BS
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: 3 x Volt, 3 x Ampere
-
Ausgänge: —
Einsatzbereich:
- Energieerfassung von einem 3-Pasigen oder 1-Phasigen Abgängen
- Erfassung von der momentanen Leistungsaufnahme
multisio D2-4AI
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: 4 Analog
- Ausgänge: —
Einssatzbereich:
- Erfassung von Analogsignalen jeglicher Energieform
multisio D2-4CI
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: 4 Strom 0-5A
- Ausgänge: —
Einssatzbereich:
- Erfassung von Strömen bis 5A
multisio D2-4DI
- Speicher: Keiner, wird in das Grundgerät geschrieben
- Eingänge: 4 Digital
- Ausgänge: —
Einssatzbereich:
- Erfassung von 4 potentialgetrennten Impulsen.
Downloads
- Produktdatenblatt
- multimess-Geraetematrix_de.pdf (89,9 KB)
- Hochlastfenster.pdf (540,4 KB)
Anfrage & Beratung
Für dieses Produkt bieten wir:
Verkauf
Technischen Support
Einweisungen / Schulungen
Kalibration
Reparatur
Ersatzteilbeschaffung
Software-Update
Nutzen Sie einfach dieses Formular oder rufen Sie uns an: 040-32844537
Bilder

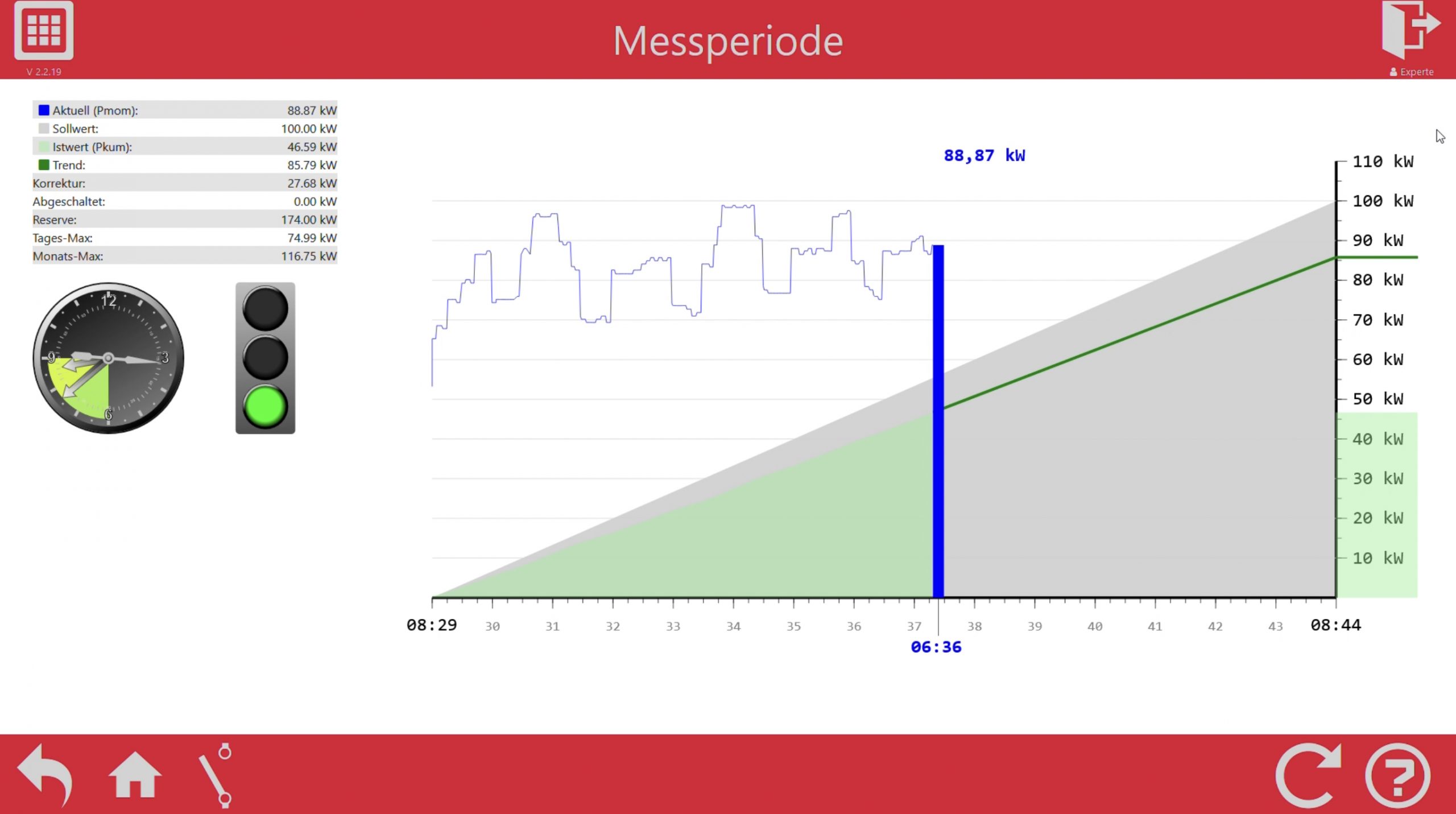

Bildschirm zur Überwachung des 15min Lastganges und der errechneten Trendanalyse

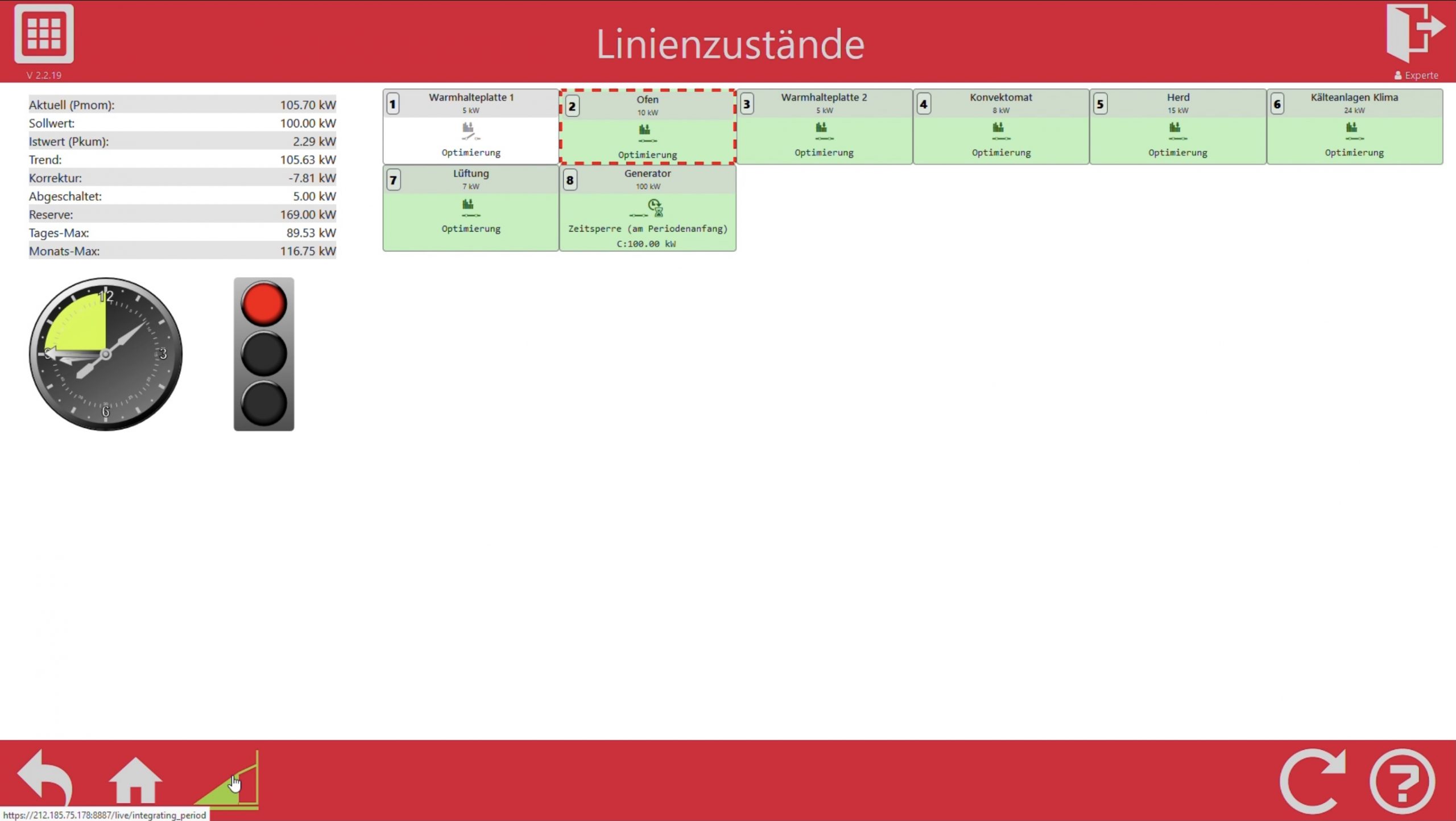

Kontrollfenster für den aktuellen und geplanten Schaltzustand der Lastlinien

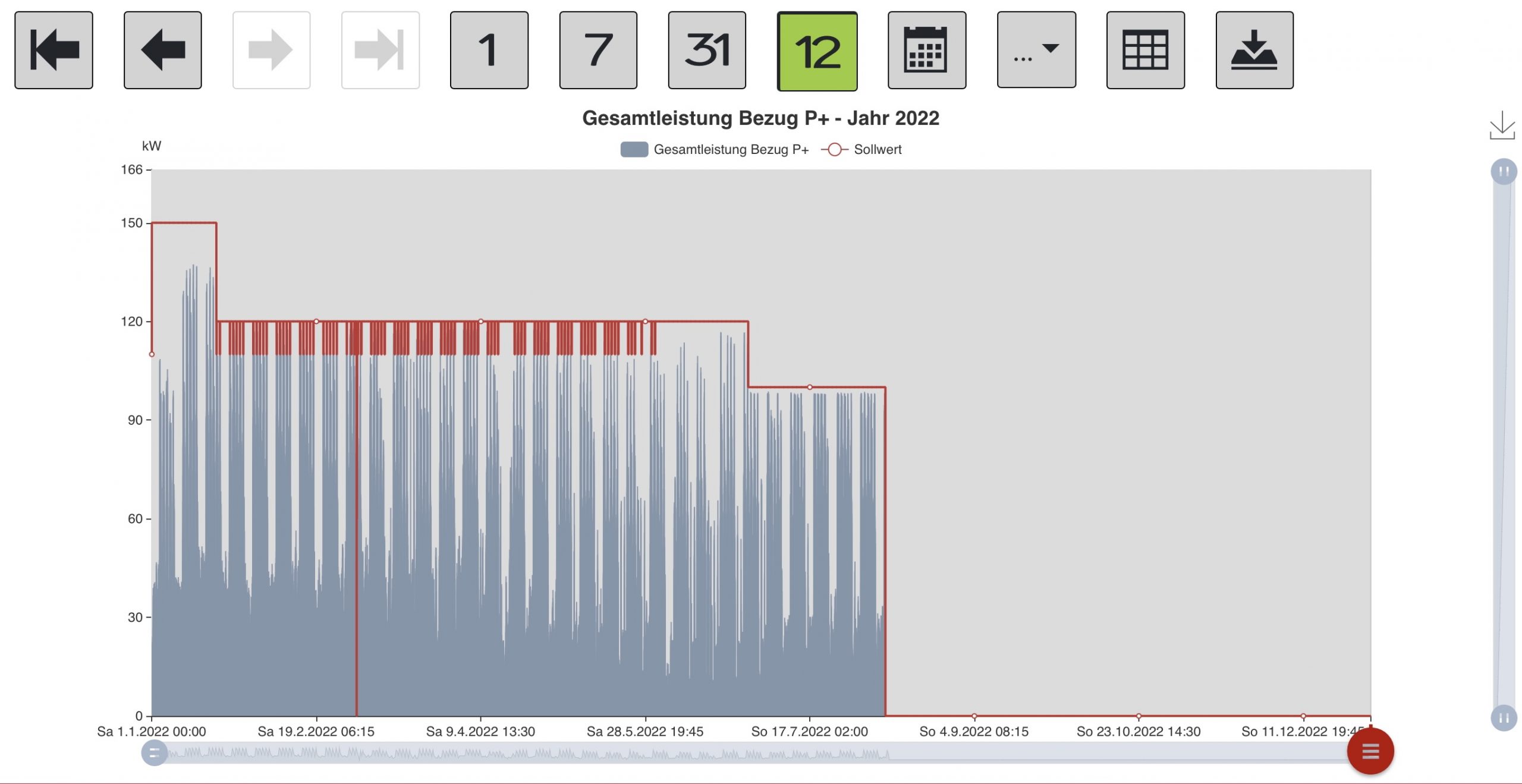

Optimierter Lastverlauf durch Einsatz des Energieoptimierungssystems
