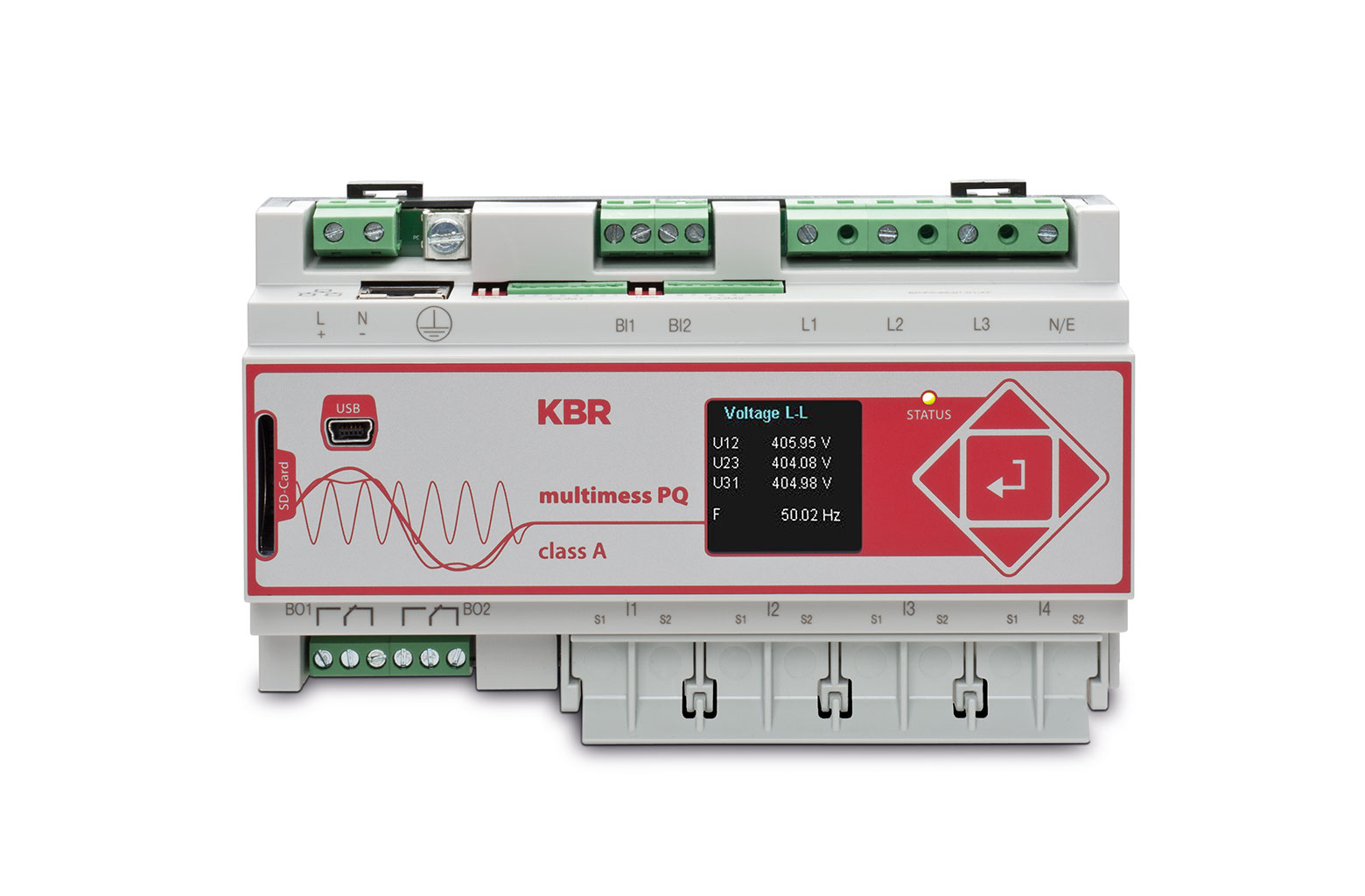

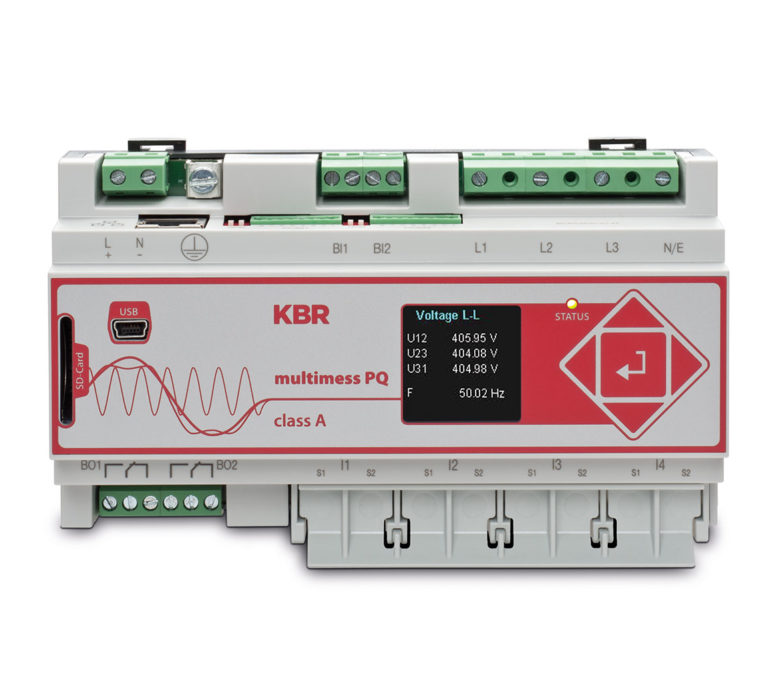

multimess D9-PQ Netzanalysator, I0813-J2001

Der multimess D9-PQ Netzanalysator hilft Ihnen, bei Störungen in elektrischen Anlagen sowie an Maschinen, die Ursache zu analysieren. Durch die vom Messgerät permanente Überwachung und Kontrolle der Netzqualität können mögliche Störungen weitestgehend frühzeitig erkannt werden.

Mit dem Power Quality Analysator und Störschreiber multimess D9-PQ für Nieder- und Mittelspannungsnetze können alle Messaufgaben in elektrischen Netzen erfüllt werden. Es kann sowohl als Power Quality Interface nach Netzqualitätsnormen EN 50160, sowie als Messeinrichtung für alle physikalisch definierten Messgrößen in Drehstromnetzen verwendet werden. Für das Energiedatenmanagement liefert es zudem die benötigten Verbrauchswerte.

Technische Daten

Spannungseingänge
Kanäle	U1, U2, U3, UN/E/4
Elektrische Sicherheit DIN EN 61010	300V CAT IV
	600V CAT III
Eingangsreferenz	PE
Impedanz -> PE	10 M \|\| 25pF
Nenneingangsspannung Un	230VAC
Messbereichsendwert	..480VAC L-E
Wellenform	e AC / DC
Maximaler Crest-Faktor @ Un	3
Bandbreite	...20kHz
Nenn-Netzfrequenz fn	0Hz / 60Hz
Frequenzbereich der Grundwelle	fn ± 15%
	42,5..50..57,5Hz
	51,0..60..69,0Hz
Genauigkeit
Grundwelle, effektiv (r.m.s.)	±0,1% Un (0°C...45°C)
	±0,2% Un (-25°C...55°C)
	@ 10%...150%Un
Grundwelle, Phase	±0,01°
	@ 10%...150%Un
Harmonische n = 2..50, effektiv (r.m.s.)	±5% des Messwerts
	@ Uh 1% Un
	±0,05% Un
	@ Uh < 1% Un
Harmonische n = 2..50, Phase	±n 0,01°
	@ Uh 1% Un
Zwischenharmonischen = 1..49, effektiv (r.m.s.)	±5% des Messwerts
	@ Uih = 1% Un
	±0,05% Un
	@ Uih < 1% Un
Netzfrequenz	10mHz
	@ 10%...200%Un
Flickermeter DIN EN 61000-4-15:2011	Klasse F2
Resteinbruchsspannung	±0,2% Un
	@ 10%..100%Un
Dauer des Einbruch	±20ms
	@ 10%..100%Un
Restspannungsanstieg	0,2% Un
	@ 100%..150%Un
Dauer des Anstiegs	20ms
	@ 100%..150%Un
Dauer der Unterbrechung	±20ms
	@ 1%..100%Un
Spannungsunsymmetrie	0,15%
	@ 1%..5% Messwert
Rundsteuerspannung (< 3kHz)	±5% des Messwerts
	@ Us = 3%..15% Un
	±0,15% Un
	@ Us = 1%..3% Un
Stromeingänge
Option	C30 / C31
Kanäle	I2, I3, IN/4
Elektrische Sicherheit DIN EN 61010	300V CAT III
Eingangstyp	Differential, isoliert
Impedanz	4m
Nenneingangsstrom In	5 AAC
Messbereichsendwert	10 AAC / 100 AAC
Überlastungskapazität permanent	10:00 AM
1s	30 A
10ms	100 A
1ms	500 A
Wellenform	Jede AC
Maximaler Crest-Faktor @ In	4
Bandbreite	Hz...20kHz
Genauigkeit
Grundwelle, effektiv (r.m.s.)	< 0,1% MW 5%...100% / < 0,2% MW 5% ...10%
Grundwelle, Phase	0,1° 5%...100% / ±0,2° 5%...10%
Harmonische n = 2..50, effektiv (r.m.s.)	5% 5%...100% / 10% 5%...10%
Harmonische n = 2..50, Phase	±n 0,1° 5%...100% / ±n 0,2° 5%...10%
Zwischenharmonische n = 1..49, effektiv (r.m.s.)	±5% 5%...100% / ±10% 5%...10%
Speicherung der gemessenen Daten
Interner Speicher	1024 MB
SD-Speicherkarte	1 GByte bis 32 GByte
Binäreingänge (BI)
Bereich	250 VAC(/DC)
H Pegel	> 35 V
L Pegel	< 20 V
Signalfrequenz	C ... 70 Hz
Eingangswiderstand	> 100k
Elektrische Isolation	Optokoppler, elektrisch isoliert
Elektrische Sicherheit DIN EN 61010	300V CAT II

Besonderheiten

Klasse A PQ – Messgerät

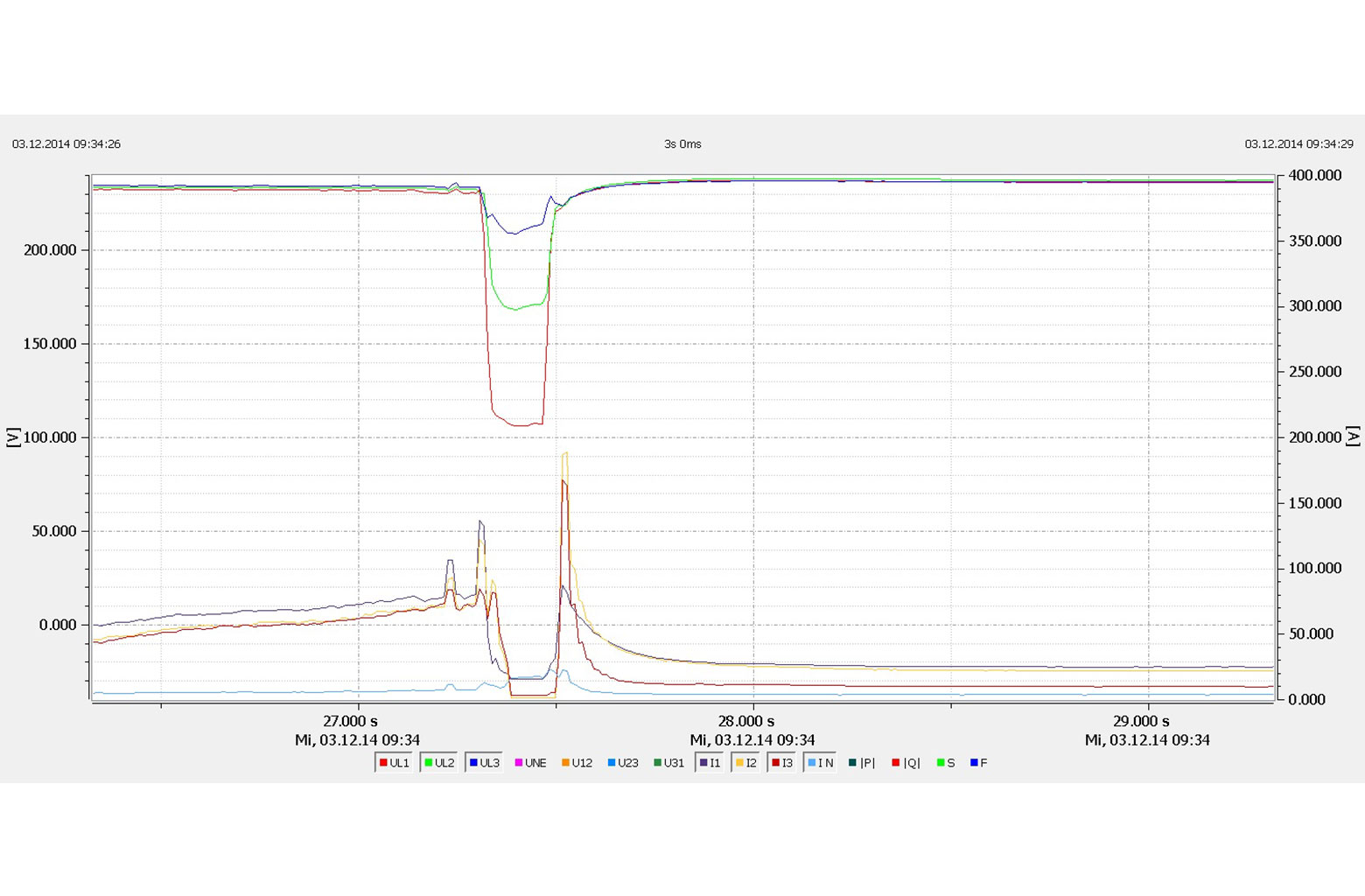

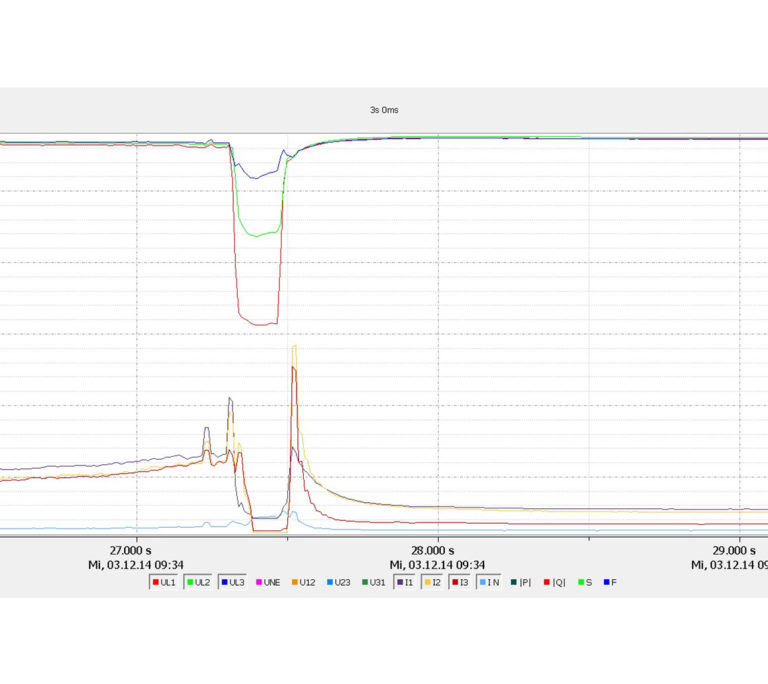

Zeichnet alle Daten auf, die vor, während und nach dem Auftreten von Fehlern und Störungen anfallen

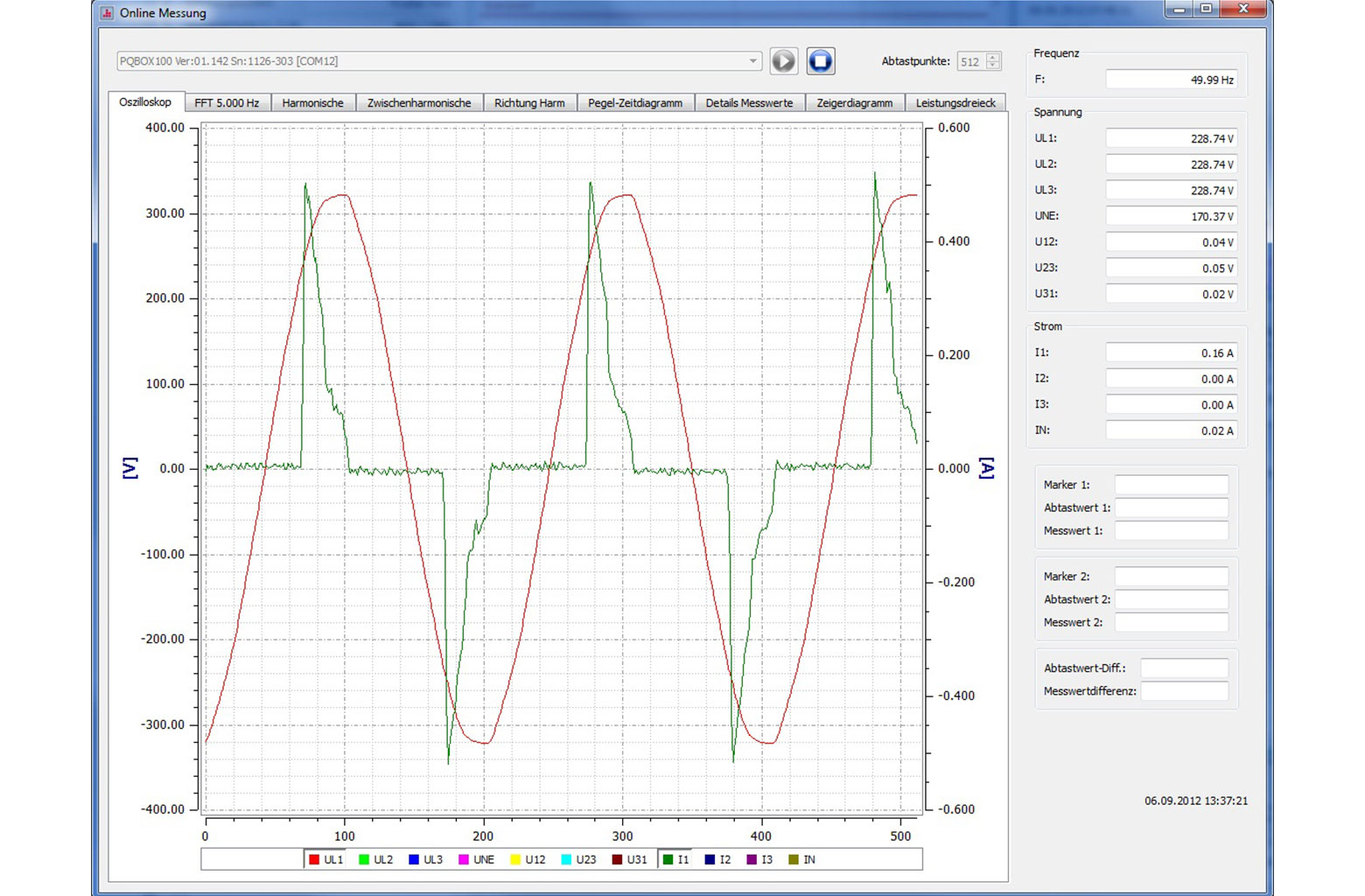

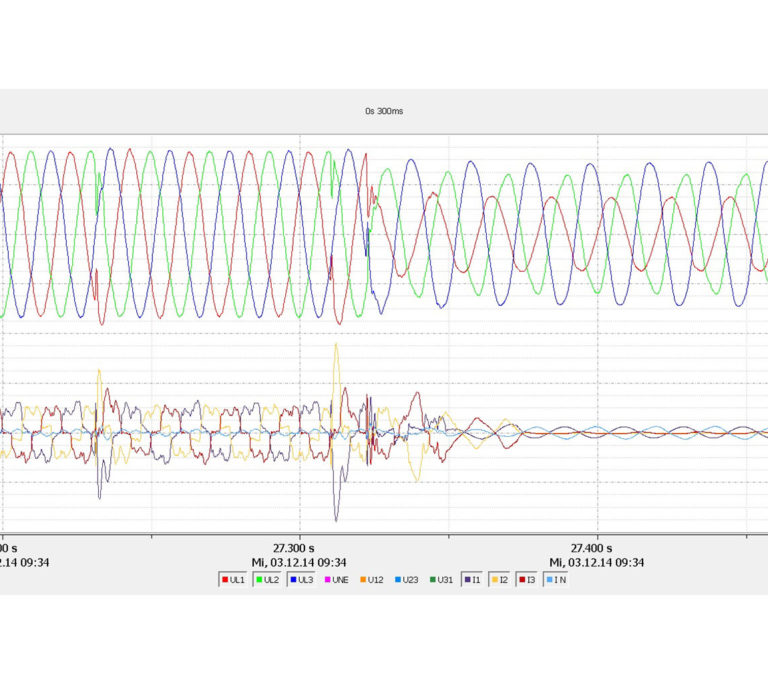

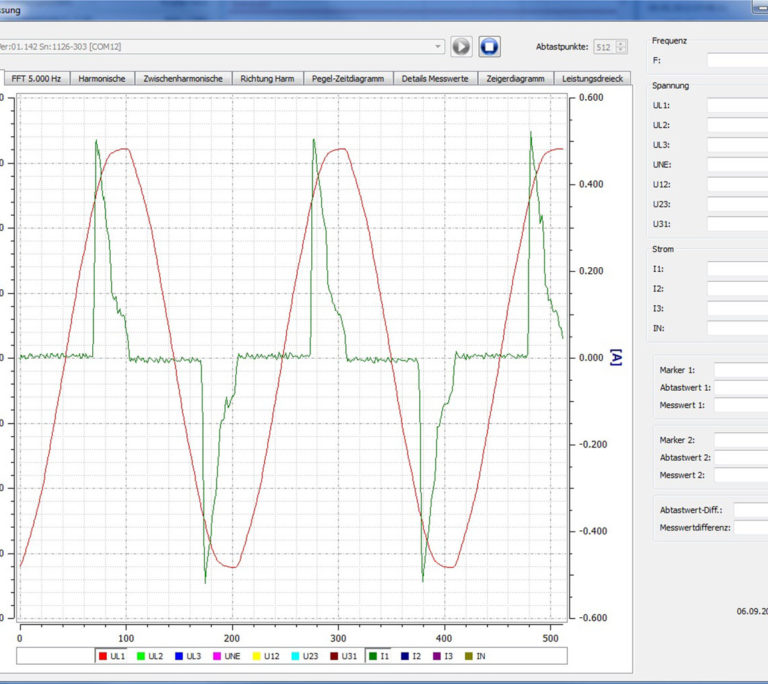

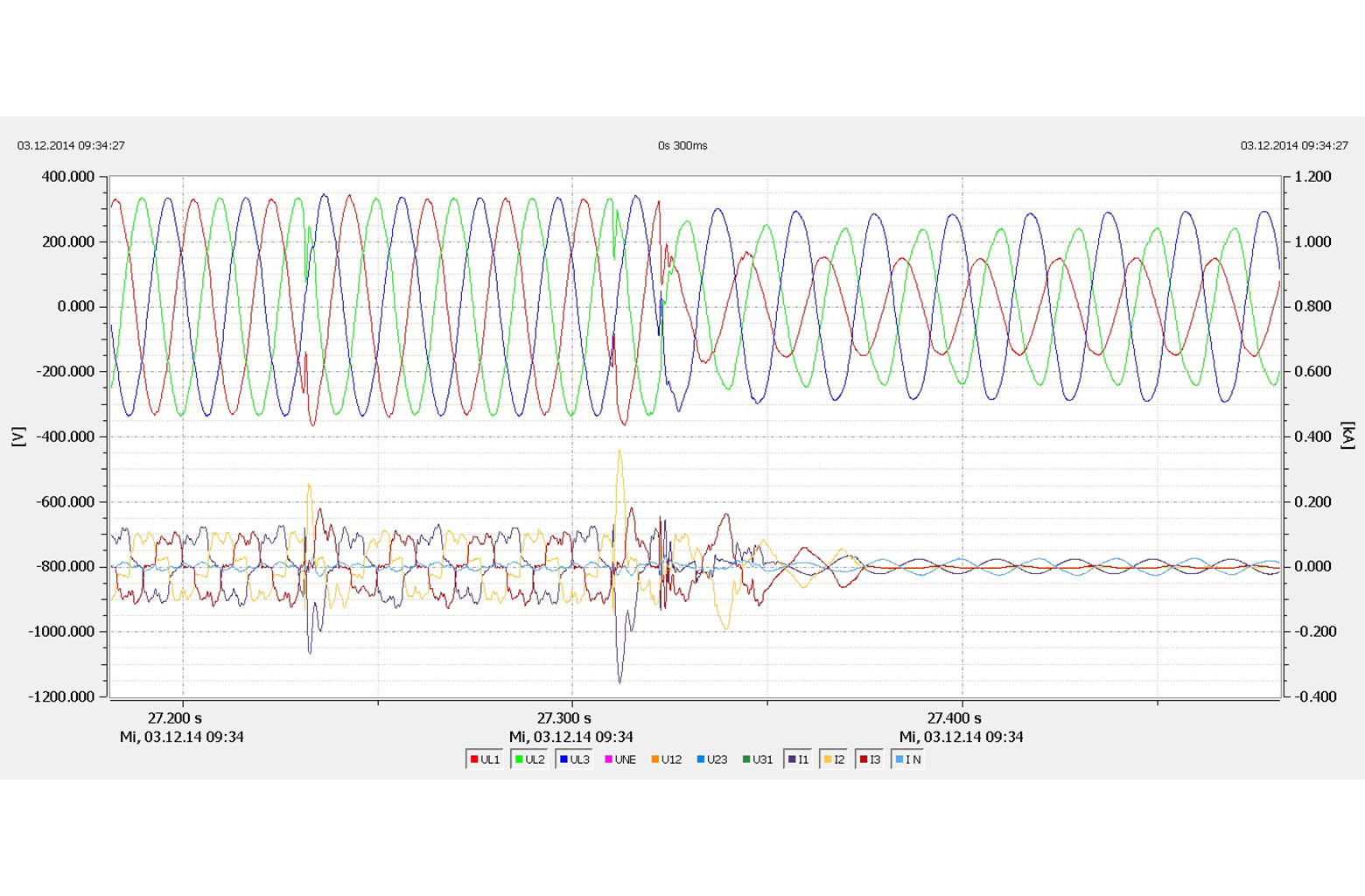

Automatische Oszilloskop und 10ms Mitschriebe, ausgelöst durch frei einstellbare Trigger Schwellen
Erfassung der Spannungsqualitätsvorfälle nach DIN EN 50160; IEC61000-2-2; -2-12; -2-4

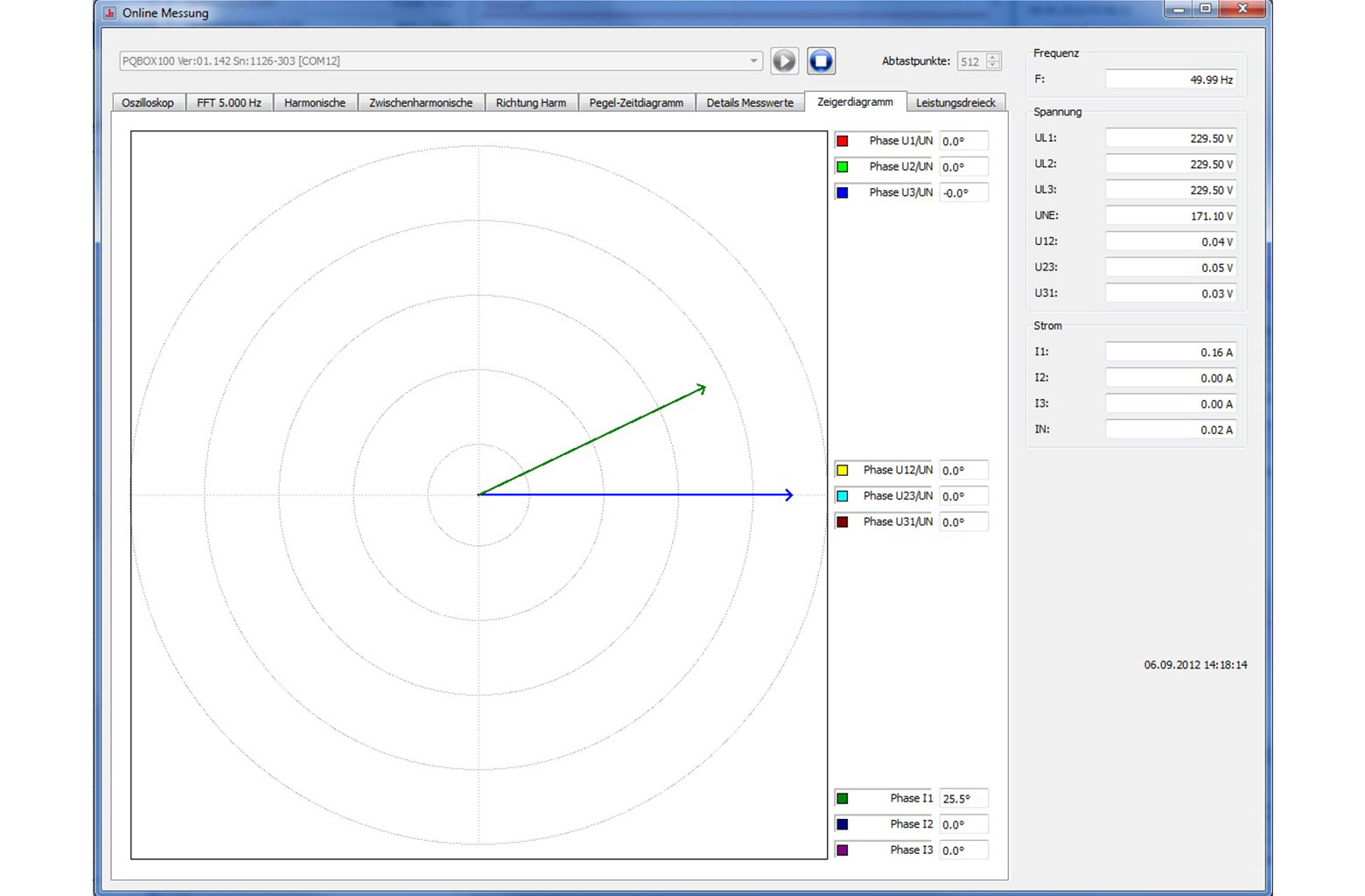

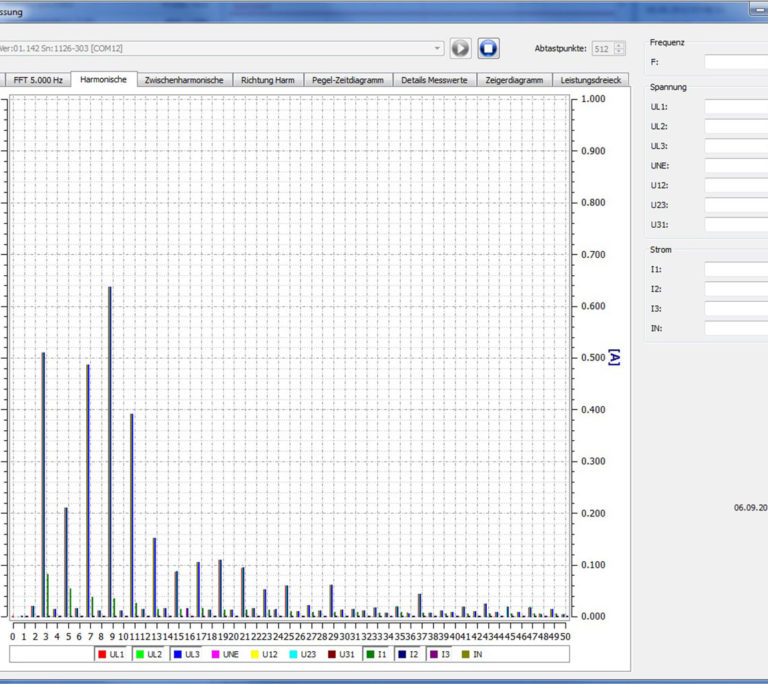

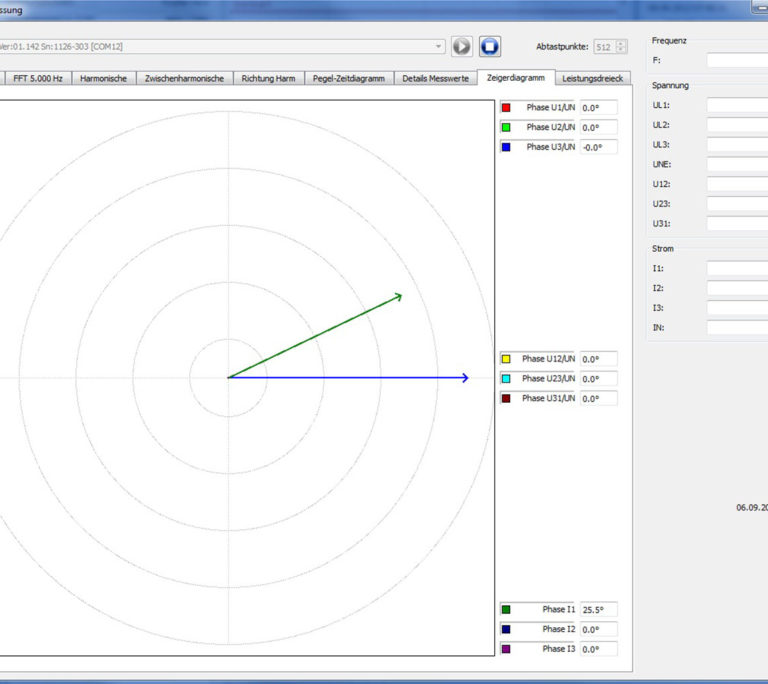

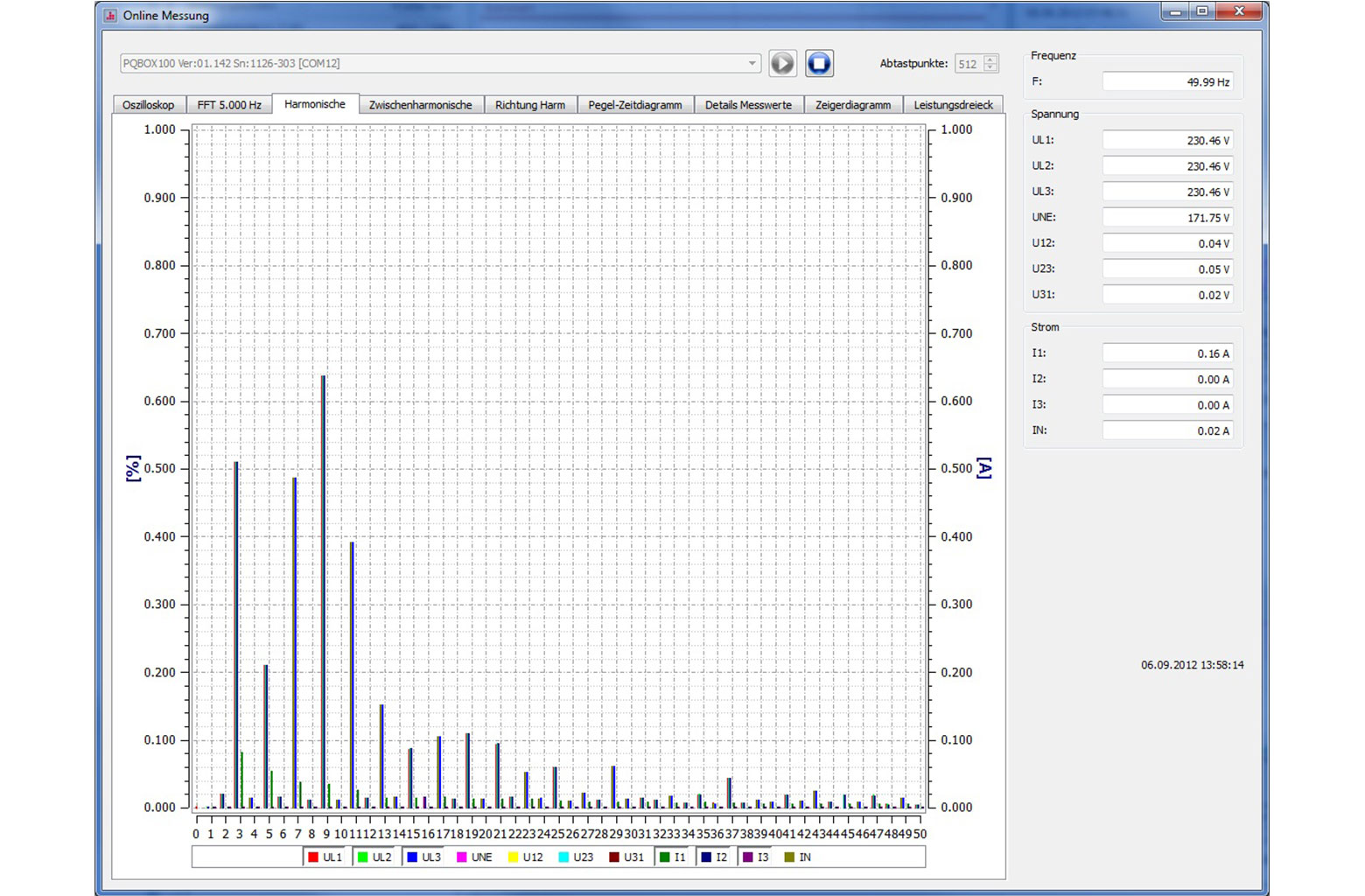

Daten über die kostenlos mitgelieferte Software auswertbar
EN 50160 Bericht
Schnittstellen: Modbus Ethernet, 2x Modbus RS 485 zur Übergabe an Energiemanagment oder Leitstelle

Stromversorgung

Stromversorgung
Merkmal	US8	US9
AC	90...264 V	-
DC	100...300 V	...72 V
Leistungsaufnahme	10 W	10 Watt
	< 20 VA
Frequenz	40...70Hz	-
Externe Sicherung Merkmale	6:00 AM	6:00 AM
	B	B
Energiespeicher	2 Sekunden	2 Sekunden
