Präzisions-Durchflussmesssystem

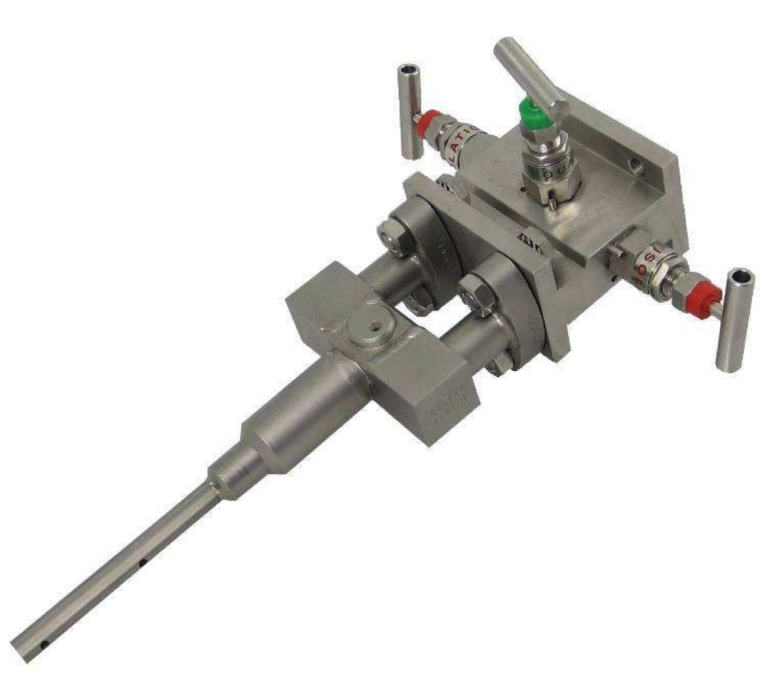

Die deltaflow Staudrucksonde ist ein Präzisons-Durchflussmesssystem nach dem Differenzdruckprinzip für Dampf, Gas und Flüssigkeiten in Rohrleitungen.
Durch das spezielle Sondenprofil werden bei dieser Differenzdruck- Durchflussmessung höchste Genauigkeit, exzellente Prozesstauglichkeit auch unter schwierigsten Bedingungen bei geringstem Druckverlust erreicht.
Vorteile der deltaflow Durchflussmessung
- Geringerer Druckverlust dadurch geringere Energieverluste
- Einfacherer Einbau, kein Trennen der Rohrleitung notwendig
- Geringeres Gewicht auch bei großen Durchmessern
- Sehr hohe Genauigkeit (deltaflow ab 0,4%)
- Sehr hohe Messdynamik, je nach Anwendung bis 1:30
- Höhere Unempfindlichkeit gegen Verschmutzung und Kondensate
- Geringe Anschaffungskosten auch bei großen Durchmessern
- Bewährte Grundlagen. Die Durchflussmessung erfolgt mit der deltaflow Staudrucksonde nach den selben Grundlagen wie bei den klassischen Primärelementen (Blende, Venturi, Düse), die Einbindung in Messwertrechner oder in PLS funktioniert also problemlos.
Der SYS-MMF
Die deltaflow Staudrucksonde im Zusammenhang mit dem multivariablen systec Transmitter SYS-MMF misst nicht nur den Differenzdruck, sondern auch noch den Absolutdruck P1 und die Prozesstemperatur über das PT100, das sich optional in der deltaflow integrieren lässt. Der SYS-MMF errechnet dann intern den p&T kompensierten Massenstrom (bzw Normvolumenstrom) bei Gasen und Dämpfen.
Einfacher, kompakter und preiswerter ist eine Differendzruck-Messung kaum darstellbar. Das SYS-MMF verfügt über ein 4-20mA-Ausgang über den die Messwerte an übergeordnete Systeme (z.B. Energiekontrollsystem
Die systec Staudrucksonden sind bereits mehrere zehntausend mal im Einsatz und bewähren sich praktisch in allen Industriezweigen. Dampfmengen- und Kesselspeisewassermessungen in Kraftwerken, Druckluftabrechnung in der Automobilindustrie, motornahen Luftmassen- und Abgasmessungen, Gichtgasmengenmessungen in Stahlwerken, ZIP-Dampfmengenmessungen in Brauereien, Jet-Durchflussmessungen in Raffinerien, Erdgasmengenmessungen an Kavernenspeichern und Ferngasleitungen.
Wenn man bedenkt, dass eine deltaflow im Dampf mehrere kW Energie gegenüber einer Blende sparen kann, wird schnell klar, dass hier nicht nur Geld gespart sondern auch die Umwelt geschont wird.

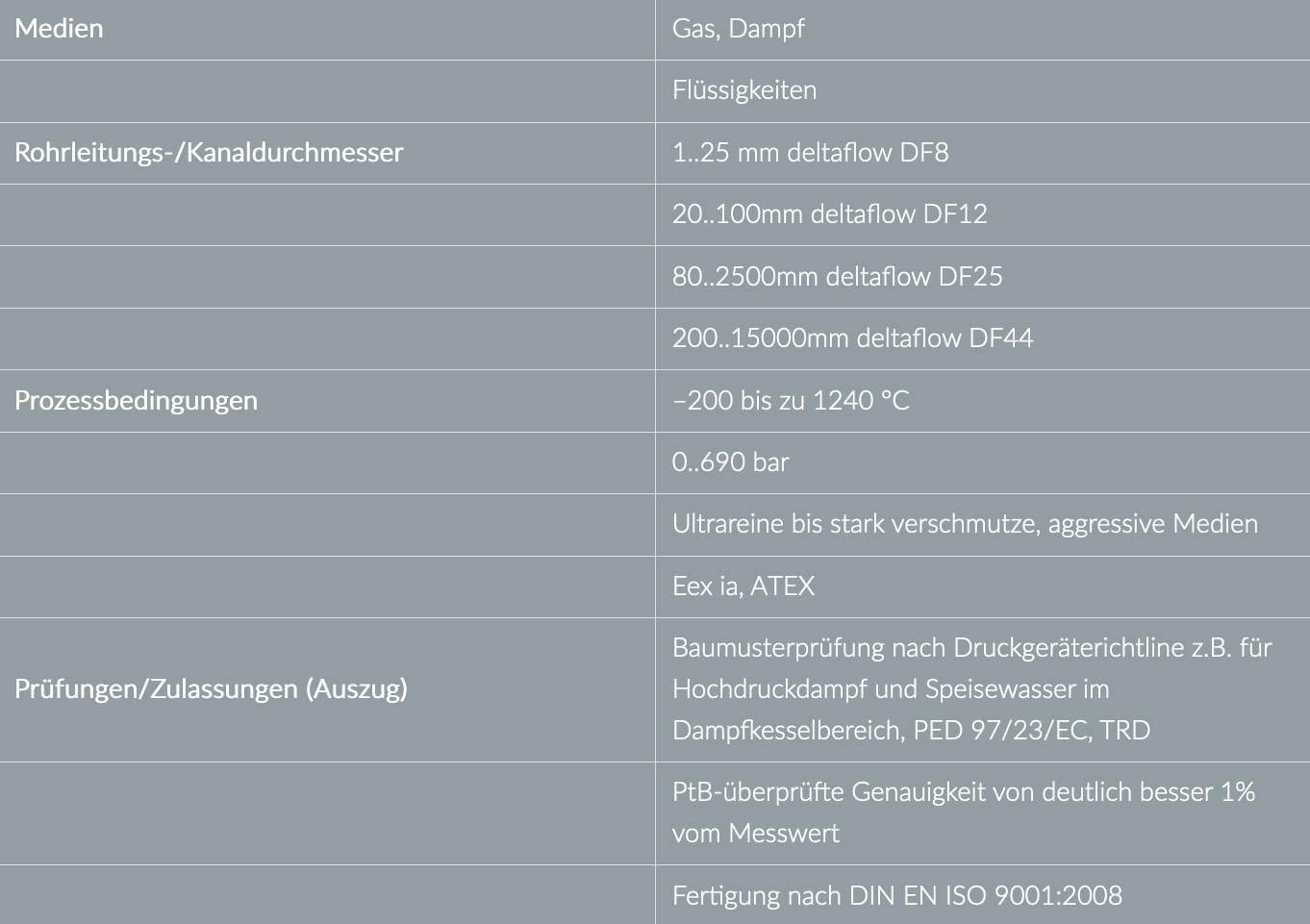

Eckdaten
Downloads
- Produktdatenblatt
- deltaflow_df12_datenblatt-WMT.pdf (4,2 MB)
- MMF-Datenblatt_Wmt.pdf (1,8 MB)
Anfrage & Beratung
Für dieses Produkt bieten wir:
Verkauf
Technischen Support
Einweisungen / Schulungen
Kalibration
Reparatur
Ersatzteilbeschaffung
Software-Update
Nutzen Sie einfach dieses Formular oder rufen Sie uns an: 040-32844537
Bilder

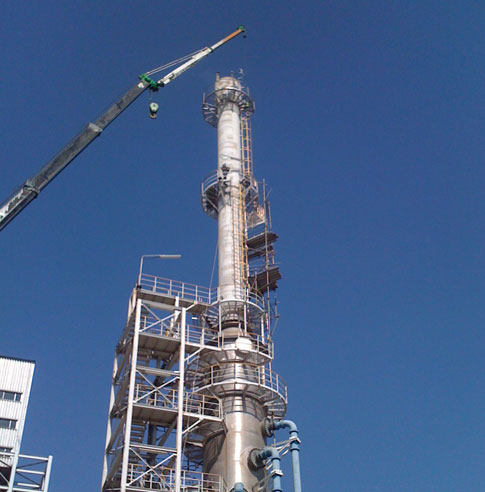

Raffinierie-Abgasmessung

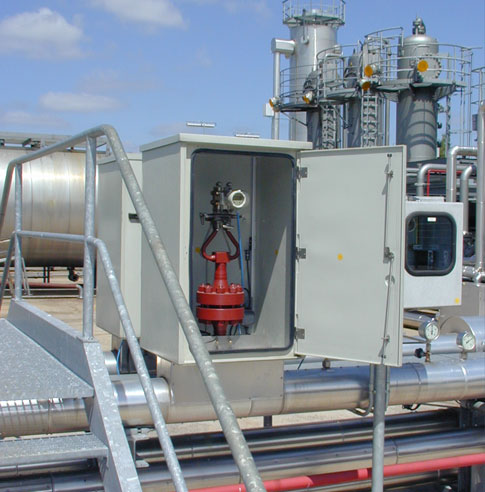

Hochdruckerdgasmessung
