SDN GPP/GAPP Durchflusswächter, I0717-J2601
Die thermischen Strömungswächter von lassen sich überall dort einsetzen, wo Strömung überwacht werden muss. Die Sensoren sind standardmäßig einteilig aus dem sehr beständigen Edelstahl V4A (1.4571) gefertigt. Für besonders angreifende Medien sind Sensoren aus Sonderwerkstoffen wie Bronze, Hastelloy, Titan oder auch PTFE erhältlich. Die Strömungswächter laufen zuverlässig in der Automatisierungsindustrie, der chemischen Industrie und überall dort, wo eine sichere, robuste und wartungsarme Überwachung von Strömung gefordert ist.
Merkmale
• Inline-Kompakt mit Digitalanzeige
• bis 40 l/min
• Durchfluss- und Temperaturüberwachung für Wasser und Wasser-Glykol-Gemische
• Programmierbar
• 2x Schalt-Ausgang
oder
• Analog-Ausgang 4-20mA. linear
Technische Daten
| Ausführung | SDN 552... GPP | SDN 552... GAPP | ||||
| Medium | Wasser / Glykol (0,5, ..., 25, 30%) | |||||
| Arbeitsbereich [l/min] | 1...10 | 2...20 | 4...40 | 1...10 | 2...20 | 4...40 |
| Rohraußendurchmesser [mm] | 10 | 15 | 18 | 10 | 15 | 18 |
| Rohranschluss | Schneidringverschraubung nach DIN 2391 / ISO 3304 | |||||

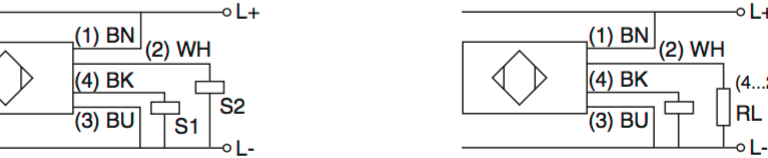

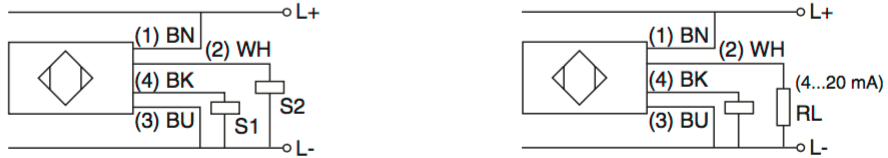

| Ausgang | 2x PNP NC/NO, progr. | PNP NC/NO, progr. + 4...20 mA, linear | ||||
| Typ | SDN 552/1 GPP | SDN 552/2 GPP | SDN 552/3 GGP | SDN 552/1 GAPP | SDN 552/2 GAPP | SDN 522/3 GAPP |
| Betriebsspannung | 24 DC +-10% | 24 DC +-10% | ||||
| Stromaufname [mA] | <100 | <100 | ||||
| Schaltstrom [mA] | 200 | 200 | ||||
| Last RL [Ohm] | - | 200...500 | ||||
| Umgebungstemperatur [°C] | 0...+60 | |||||
| Mediumtemperatur [°C] | minus 10 ... +90 | |||||
| Temperaturgradient [K/min] | 400 | |||||
| Bereitschaftszeit [s] | 6...10 | |||||
| Reaktionszeit [s] | 1...8 | |||||
| Temperaturu berwachung [°C] | minus 10 ...+90, alternativer Schlatpunkt | |||||
| Druckfestigkeit [bar] | 20 | |||||
| Material | Gehäuse: PBT Sensor: Edelstahl 1.4571 / FKM | |||||
| Schutzart EN 60529 | IP 65 | |||||
| Anschluss | M12-Stecksystem |
