Strömungssensor SS 20.261, E0915-H5301

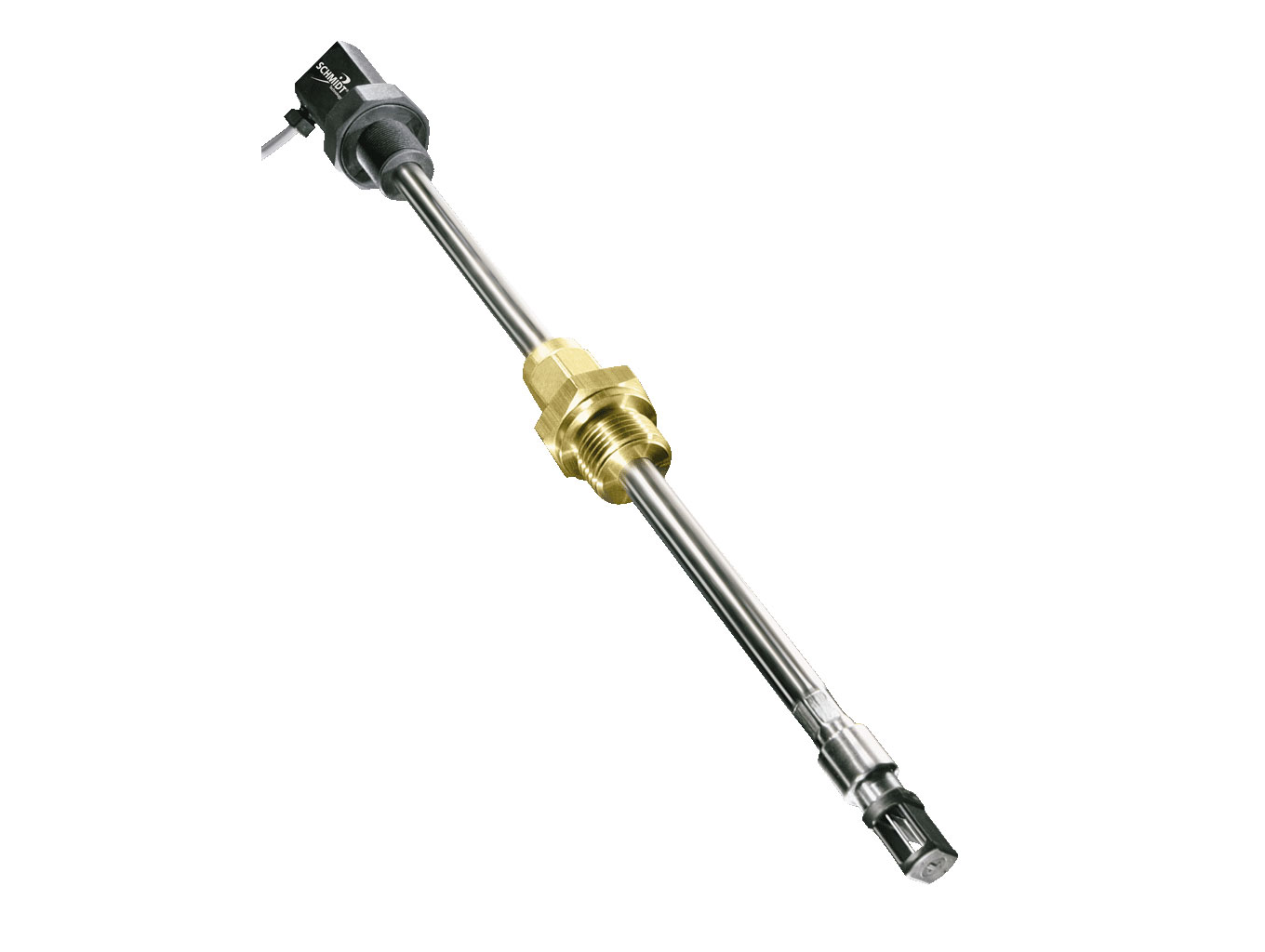

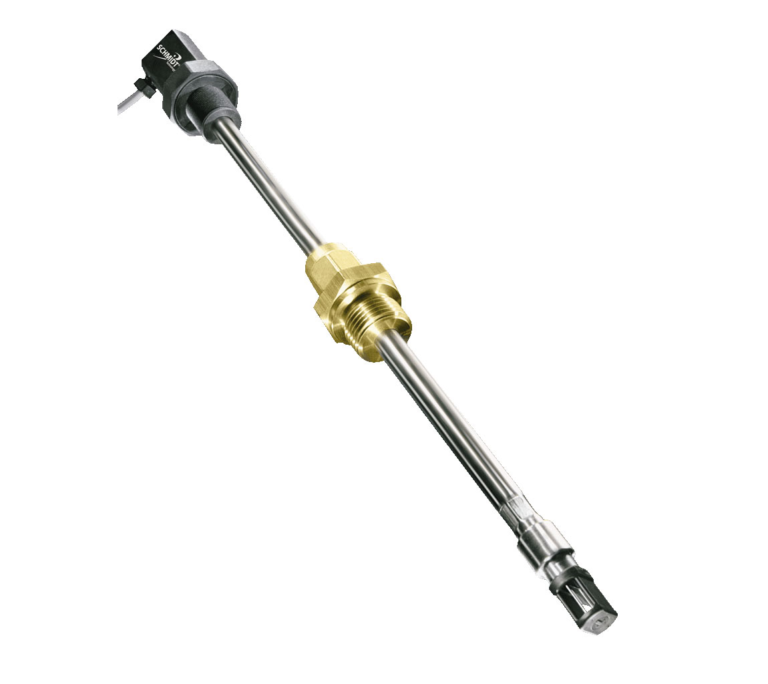

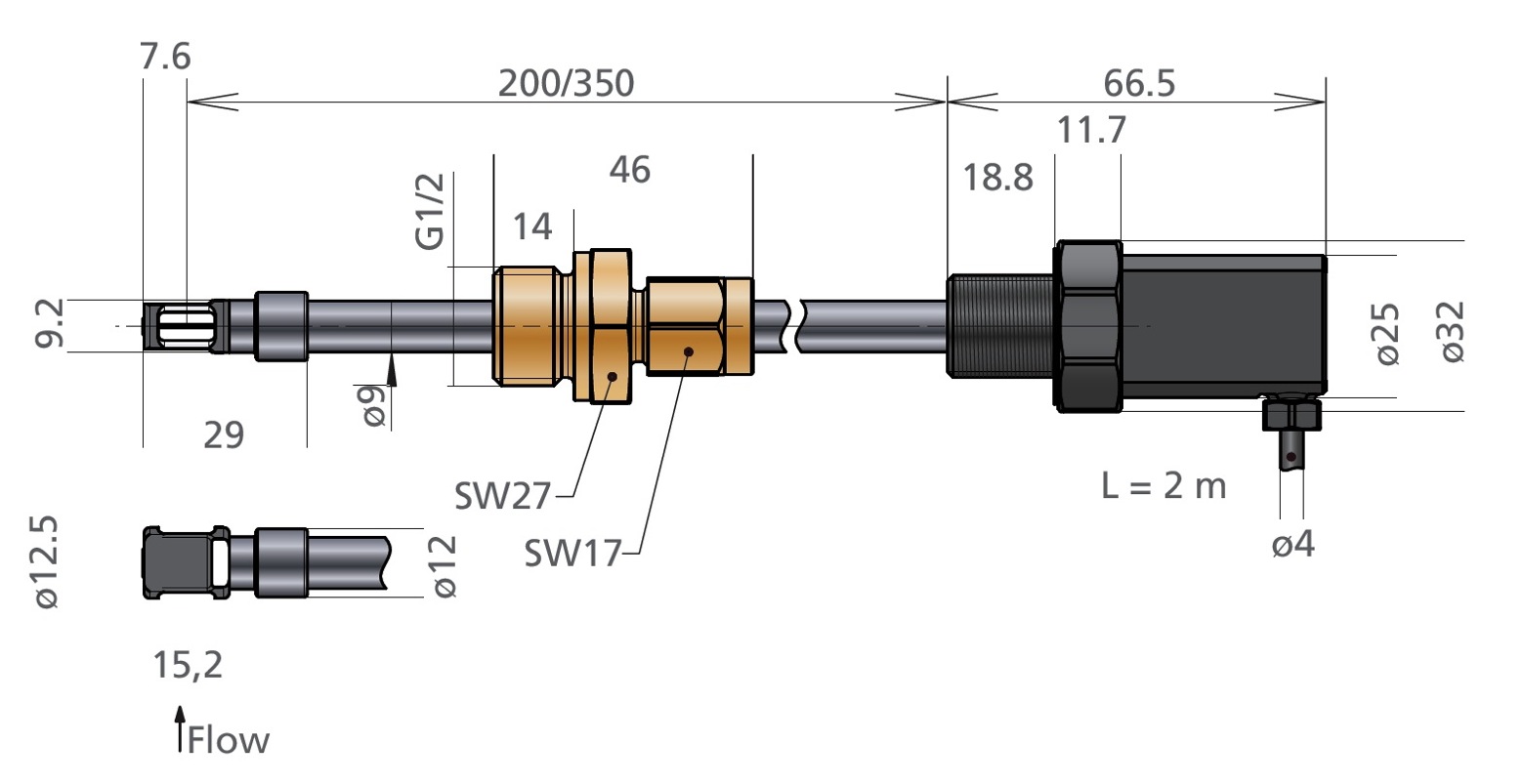

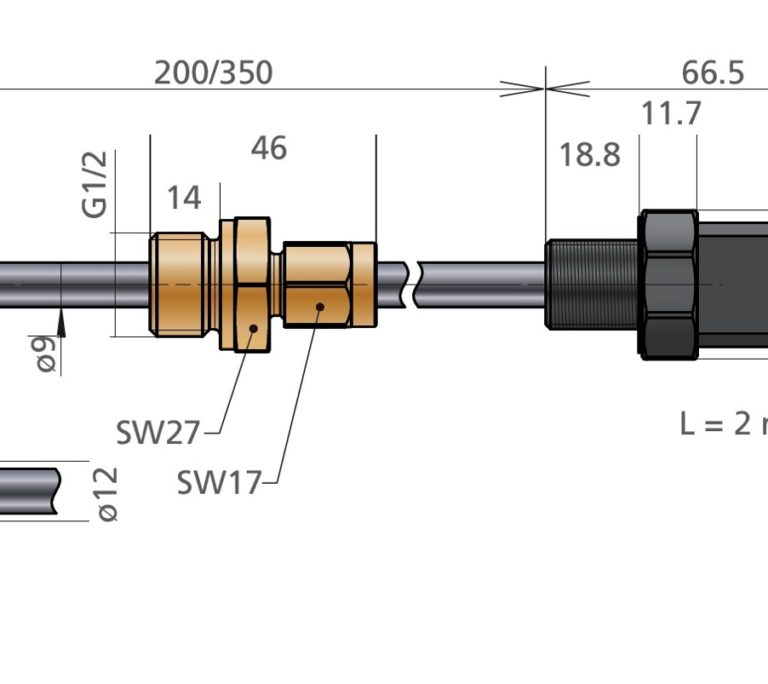

SCHMIDT ® Strömungssensor SS 20.261
Eine Messung statt vieler Messgrößen

Der thermische Strömungssensor SS 20.261 arbeitet nach dem Prinzip des Hitzdraht-Anemometers. Dies macht die Anwendung in Anlagen mit Überdruck sehr einfach, da keine weiteren Messgrößen wie Temperatur und Druck erfasst bzw. verrechnet werden müssen. Der Sensor misst bis zu einem Druck von 10 bar unabhängig die richtige Strömungsgeschwindigkeit. Die linearen Ausgangssignale von Strömung und Temperatur sind je ein Stromsignal 4 … 20 mA - von 0 m /s bis zu 40, 60 oder 90 m / s. Die Messwertausgabe erfolgt dabei als Normgeschwindigkeit, die einfach in den Volumenstrom des verwendeten Rohrdurchmessers umgerechnet werden kann.

Technik mit Köpfchen

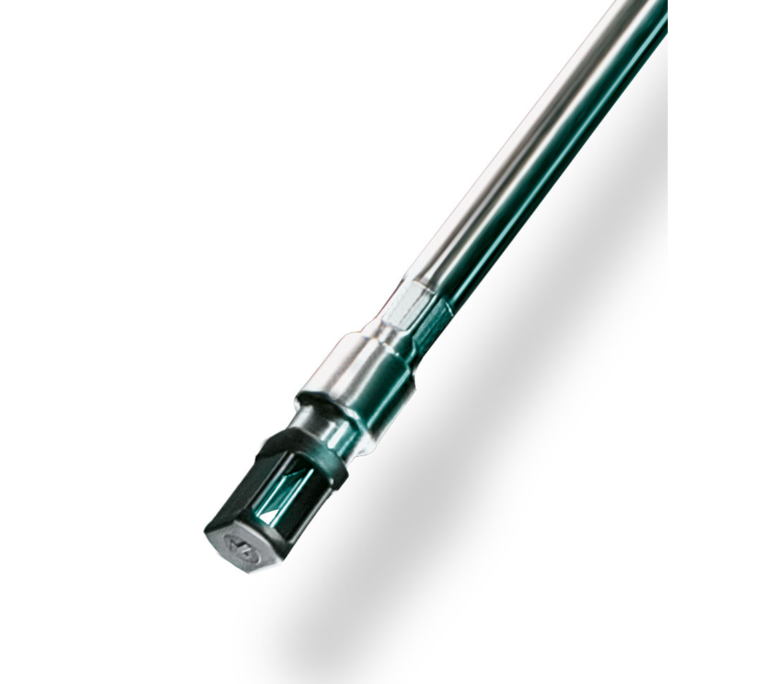

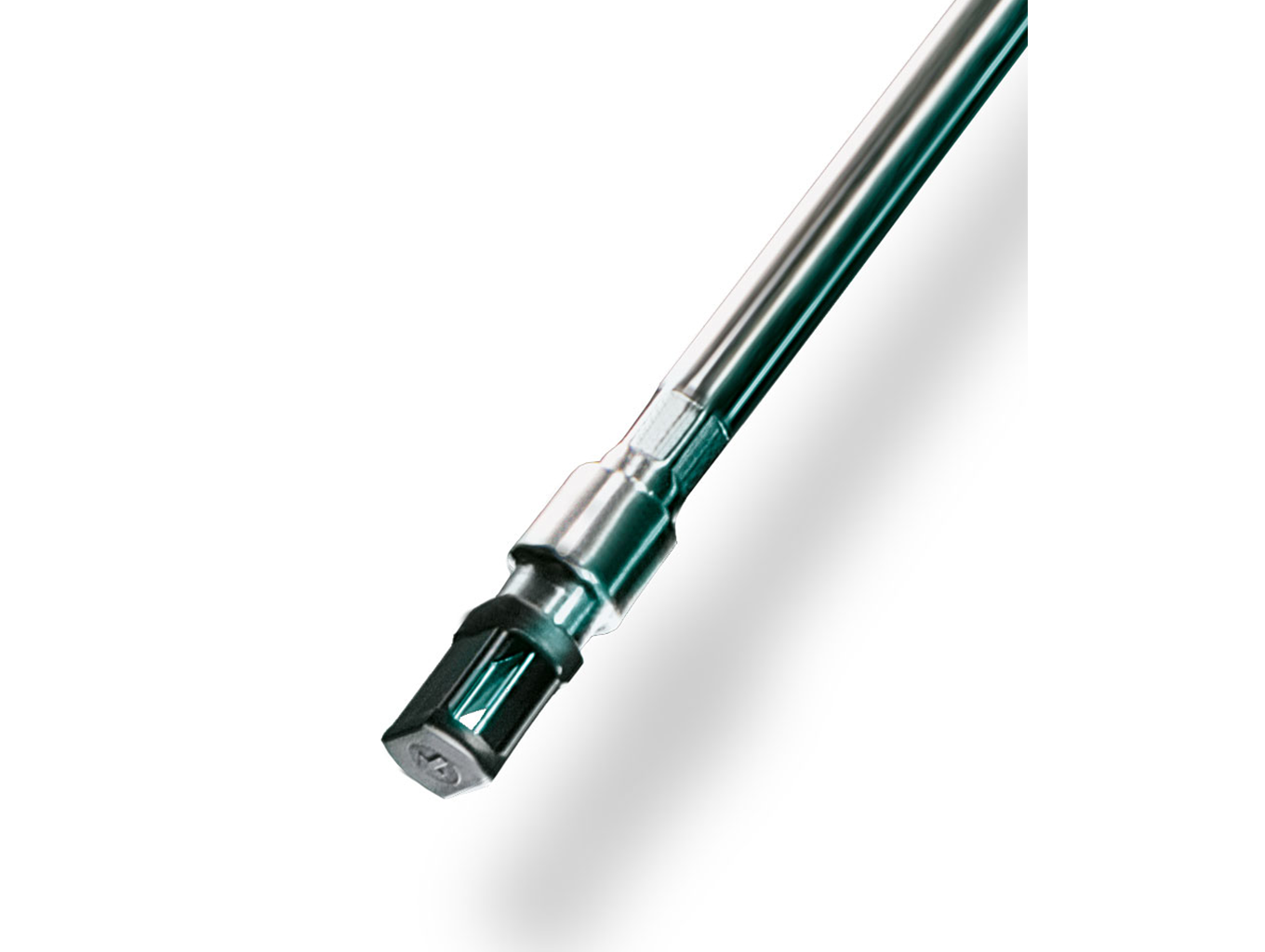

Aufgrund der Kammerkopf-Technik eignet sich der Sensor für einen sehr breiten Geschwindigkeitsbereich von 0,2 m / s bis 90 m / s. Eingebaut in Rohre mit einem Durchmesser zwischen DN 25 und DN 600 ist der Sensor in der Lage, Volumenströme von bis zu 74.000 Nm 3 / h präzise zu erfassen. Aber auch kleinste Volumenströme wie Leckagen sind in den Ruhezeiten der Anlage sehr genau messbar.

Einbauen, anschließen, messen

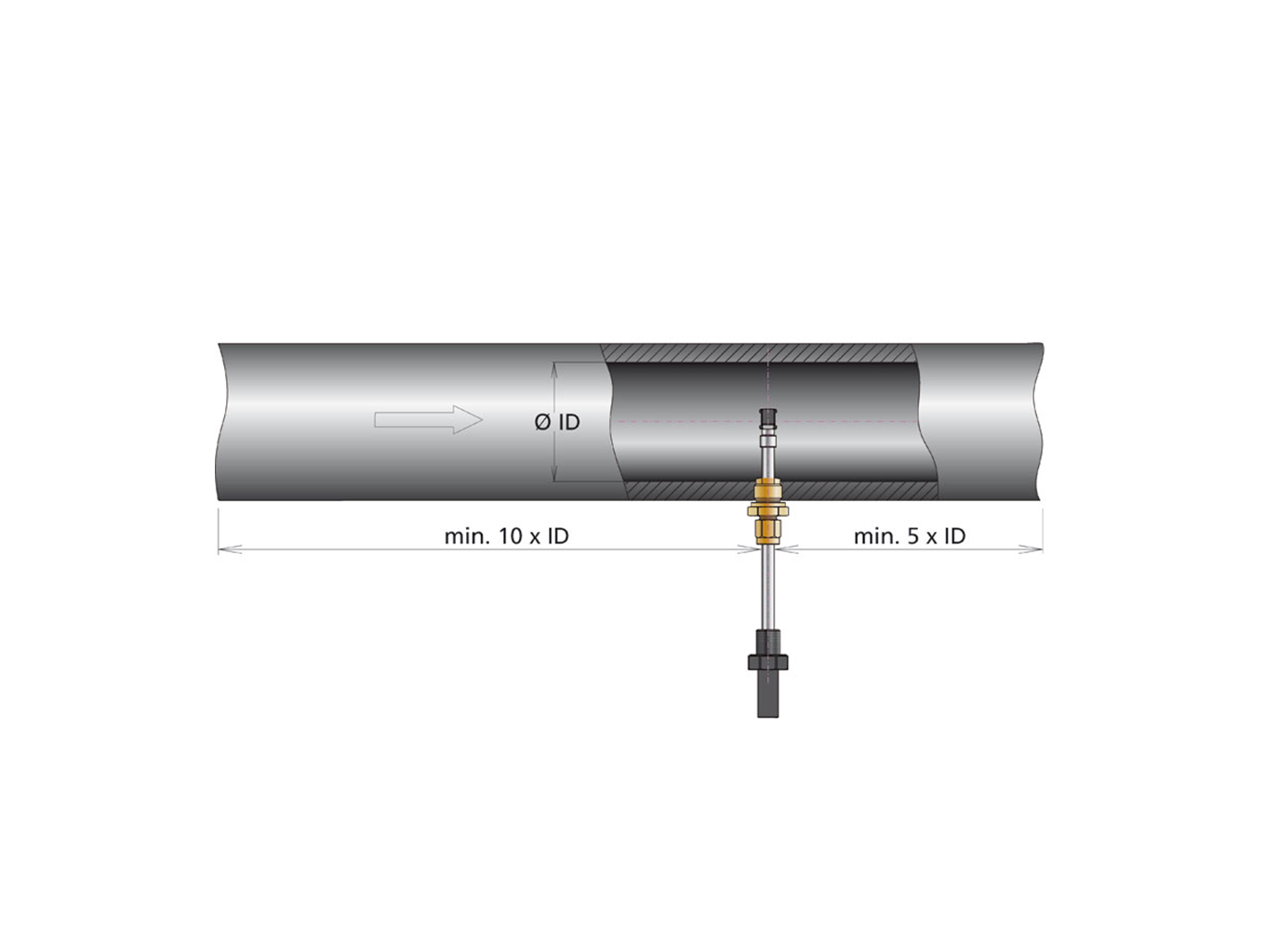

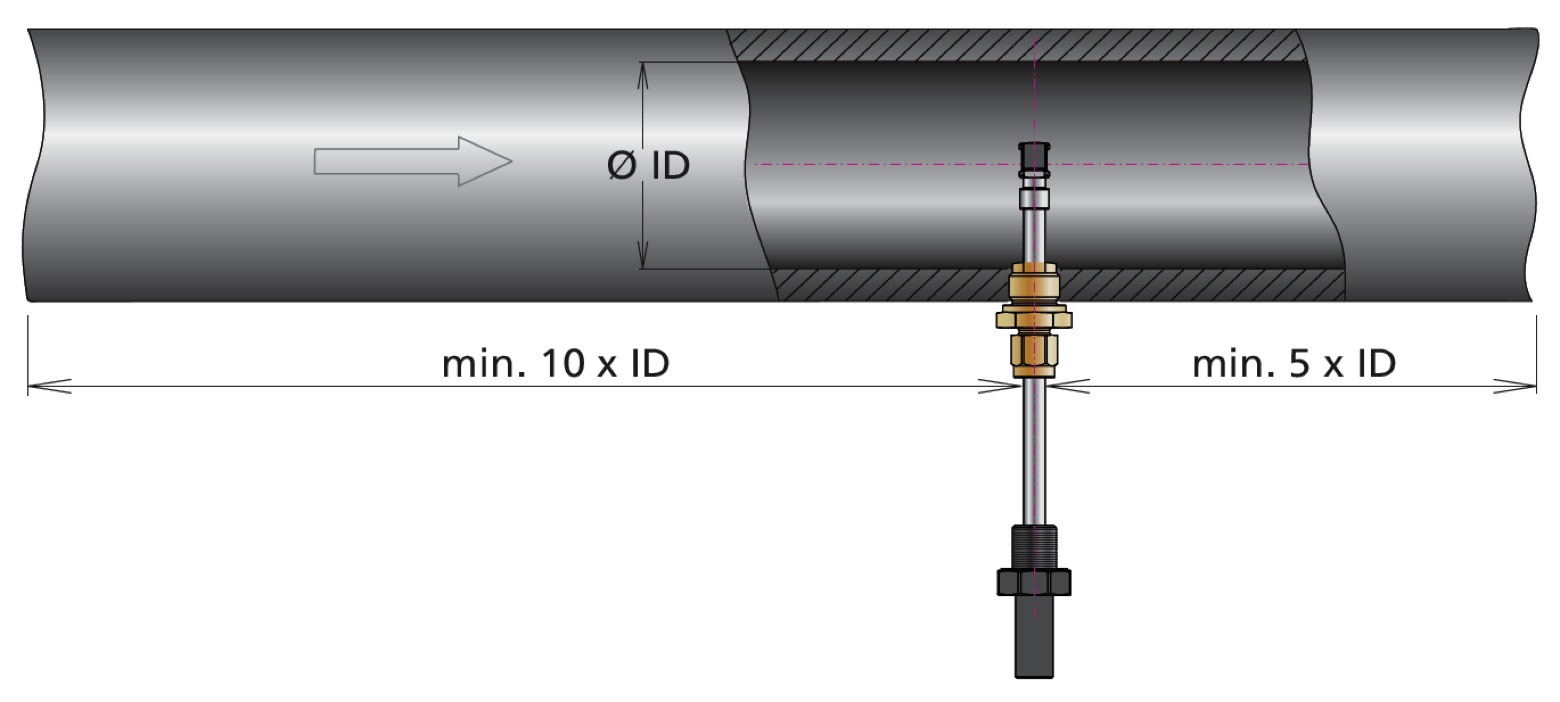

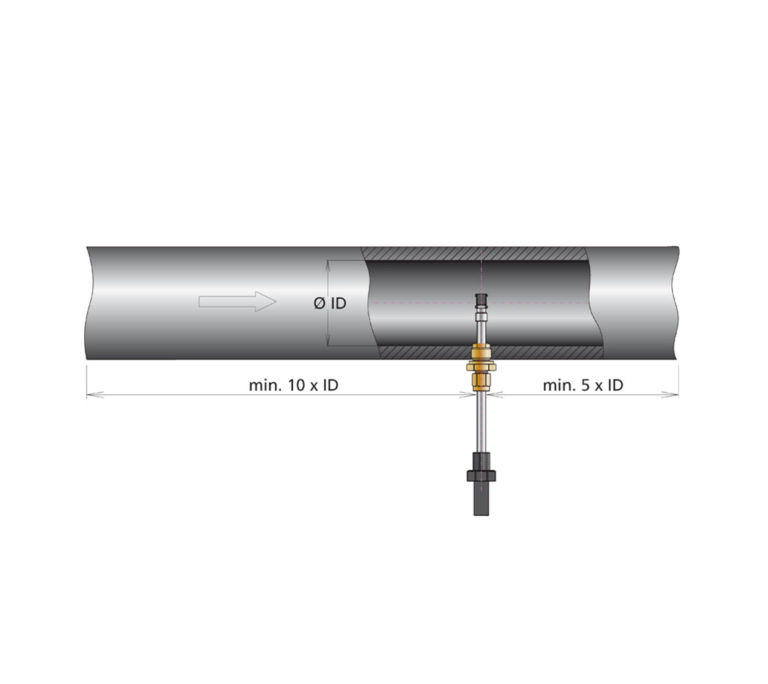

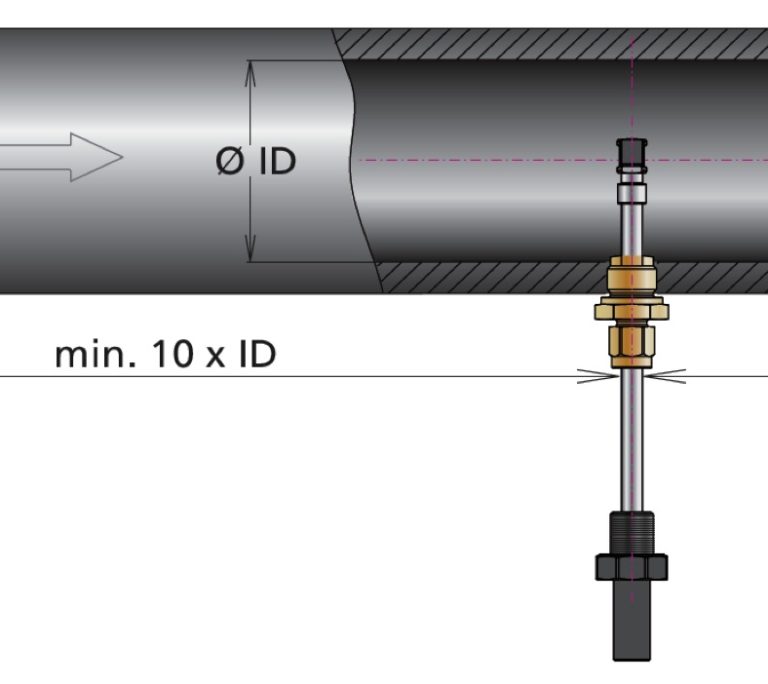

Für den richtigen Einbau des „Plug and Play“-Sensors ist eine optimale Positionierung im Rohr ebenso wichtig wie die Auswahl der Messstelle. Der Sensor wird in einem Rohrabschnitt mit möglichst gleichförmiger Strömung ohne Turbulenzen platziert. Deshalb sollte die Einlaufstrecke min. 10 x Rohrdurchmesser sowie die Auslaufstrecke ca. 5 x Rohrdurchmesser entsprechen. So werden Beeinflussungen von Ventilen, Rohrbögen usw. vermieden. Der Einbau selbst ist denkbar einfach: Sensor auf die Einschweißmuffe schrauben - die Sensorspitze in der Rohrmitte justieren - die Durchgangsverschraubung anziehen - elektrisch anschließen - fertig.

Vorteile

• Direktes Messen der Norm-Strömungsgeschwindigkeit bis zu 90 m / s ohne zusätzliche Druck- oder Temperaturkompensationen bzw. Berechnungen
• Wartungsfrei ohne bewegliche Teile
• Integrierte Temperaturmessung
• Hochpräzisionsabgleich inkl. ISO-Kalibrierprotokoll (optional)
• Kompakte Bauform und einfache Montage
• Integrierte Auswurfsicherung (bei unbeabsichtigtem Lösen der Durchgangsverschraubung unter Druck)
• Für Rohrdurchmesser von DN 25 bis DN 600 geeignet
• LED-Status-Anzeige
• Überdruck bis 10 bar

Einfach messen mit dem SCHMIDT ® Strömungssensor SS 20.261
Die präzise Volumenstrom-Messung in Druckluft-Anlagen dient der ...

• Energie-Einsparung und Erhöhung der Energie-Effizienz durch eine kontinuierliche Leckage-Erkennung und optimale Kompressor-Steuerung
• Abrechnung von Druckluft-Verbrauch und Contracting
• Anlagen-Überwachung zur Vermeidung von Produktionsausfällen und zur kostengünstigen, zustandsorientierten Instandhaltung

Andere Gase messen?

Für viele Industrie-Bereiche ist die mengenmäßige Erfassung von unterschiedlichsten Gasen von Interesse, da es nicht nur bei der Druckluft um Kosten-Minimierung geht.
In vielen Bereichen müssen Verbrauch kontrolliert und Leckagen erfasst werden, z. B.:

• Elektronik-Fertigung
• Beaufschlagung von Schutzgasen
• Trocknungsprozesse mit Inertgasen u. v. m.

Applikationsbeispiele

• Verpackungsmaschinen
• Spritzgussmaschinen
• Textilmaschinen
• Pneumatische Förderanlagen
• Lackierung
• Montage von Druckluftwerkzeugen
• Dämmstoffherstellung

Messwert-Anzeige-Module:

• MD 10.015
• MD 10.020
